绘制步骤指示符作为自定义控制

Question

我正在尝试创建步骤指示符控件，该控件将显示当前的步骤用户。我在运球上发现了一些我想要创造的概念：

​

​

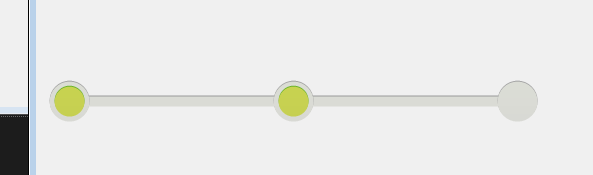

使用非常简单的代码，我能够创建如下结果：

​

下面是我的代码：

using System.Drawing;
using System.Drawing.Drawing2D;
using System.Windows.Forms;

namespace StepIndicator
{
    public class StepIndicatorOne : Control
    {
        public StepIndicatorOne()
        {
            MinimumSize = new Size(300, 50);
            SetStyle(ControlStyles.DoubleBuffer, true);
            SetStyle(ControlStyles.AllPaintingInWmPaint, true);
            SetStyle(ControlStyles.UserPaint, true);
            SetStyle(ControlStyles.ResizeRedraw, true);
        }

        protected override void OnPaint(PaintEventArgs e)
        {
            base.OnPaint(e);

            var g = e.Graphics;
            g.SmoothingMode = SmoothingMode.AntiAlias;

            int steps = 3;
            int radiusBig = 20;
            int radiusSmall = 15;
            int bgHeight = 10;

            var gradientRect = new Rectangle(ClientRectangle.X + (ClientRectangle.Width - radiusBig*2)/(steps - 1),
                                             ClientRectangle.Y + ClientRectangle.Height/2 - radiusBig - 1, radiusBig*2, radiusBig*2);

            var lightGrayBrush = new LinearGradientBrush(ClientRectangle, Color.FromArgb(224, 227, 214), Color.LightGray, LinearGradientMode.Vertical);
            var darkGrayBrush = new LinearGradientBrush(gradientRect, Color.DarkGray, Color.Gray, LinearGradientMode.Vertical);
            var lightGreenBrush = new LinearGradientBrush(ClientRectangle, Color.FromArgb(206, 217, 79), Color.FromArgb(191, 201, 82), LinearGradientMode.Vertical);
            var darkGreenBrush = new LinearGradientBrush(ClientRectangle, Color.YellowGreen, Color.ForestGreen, LinearGradientMode.Vertical);

            g.FillRectangle(darkGrayBrush, ClientRectangle.X + radiusBig, ClientRectangle.Y + ClientRectangle.Height/2 - bgHeight/2 - 1,
                            ClientRectangle.Width - radiusBig*2, bgHeight);

            g.FillRectangle(lightGrayBrush, ClientRectangle.X + radiusBig, ClientRectangle.Y + ClientRectangle.Height/2 - bgHeight/2,
                            ClientRectangle.Width - radiusBig*2, bgHeight);

            for (int i = 1; i <= steps; i++)
            {
                g.FillEllipse(darkGrayBrush, ClientRectangle.X + ((ClientRectangle.Width - radiusBig*2)/(steps - 1))*(i - 1),
                              ClientRectangle.Y + ClientRectangle.Height/2 - radiusBig - 1, radiusBig*2, radiusBig*2);
                g.FillEllipse(lightGrayBrush, ClientRectangle.X + ((ClientRectangle.Width - radiusBig*2)/(steps - 1))*(i - 1),
                              ClientRectangle.Y + ClientRectangle.Height/2 - radiusBig, radiusBig*2, radiusBig*2);
            }

            for (int i = 1; i <= steps - 1; i++)
            {
                g.FillEllipse(darkGreenBrush,
                              ClientRectangle.X + ((ClientRectangle.Width - radiusBig*2)/(steps - 1))*(i - 1) + radiusBig - radiusSmall,
                              ClientRectangle.Y + ClientRectangle.Height/2 - radiusSmall - 1, radiusSmall*2, radiusSmall*2);
                g.FillEllipse(lightGreenBrush,
                              ClientRectangle.X + ((ClientRectangle.Width - radiusBig*2)/(steps - 1))*(i - 1) + radiusBig - radiusSmall,
                              ClientRectangle.Y + ClientRectangle.Height/2 - radiusSmall, radiusSmall*2, radiusSmall*2);
            }

        }
    }
}

我的问题是：

是否有可能像设计时那样创建绿色形状(带圆圈和孔的绿色条形)，但上面有边框？

我可以用边框画矩形，用边框画椭圆，但如何将这两种形状组合起来，并在其周围加上边框(将这两种形状组合成一条)--我唯一的选择是创建复杂的路径吗？

我知道winforms gdi+不能使用内部阴影，，但是还有其他一些选项可以为内部辉光创造漂亮的外观效果吗？

现在，我用-1偏移量和更深的颜色画出相同的形状，但效果不是我想要的。

我知道最好的解决方案可能是切换到WPF并在那里绘制，我甚至在SO - Implementing a wizard progress control in WPF上找到了样例控件，但是我必须在Winforms中保持。

Answer 1

对复杂路径使用GraphicsPath。对内部阴影使用路径渐变。
