简化多边形-剪刀库Angus Johnson

Question

我试图简化谷歌地图上绘制的复杂多边形(API v3 Javascript)。我的目标是接收一系列简单的多边形。问题是，我画的一些数字是可以分析的，而有些则不能。

例如：

1)图8--垂直多边形(var areaPolygon)，坐标为：

{42.15093256154524, 24.746017456054687}
{42.149087174176515, 24.740352630615234}
{42.14049586965896, 24.754257202148437}
{42.1333673840616, 24.747648239135742}
{42.13795007405907, 24.73846435546875}
{42.145841707270215, 24.74867820739746}
{42.15093256154524, 24.749107360839843}
{42.15093256154524, 24.746017456054687}

它工作得很好-- SimplifyPolygon返回两个简单的多边形

2)图8--水平多边形(var areaPolygon)，坐标为：

{42.145523515284395, 24.744129180908203}
{42.15016895950386, 24.749279022216797}
{42.14603262169405, 24.7646427154541}
{42.14978715502878, 24.769277572631836}
{42.15055076167604, 24.758892059326172}
{42.14393253136682, 24.75193977355957}
{42.141705086714666, 24.747648239135742}
{42.14348704870535, 24.74472999572754}
{42.145523515284395, 24.744129180908203}

• 它不工作- SimplifyPolygon返回相同的复杂多边形

这是我的代码：

function analyzePolygon(areaPolygon) {

//areaPolygon is google.maps.Polygon
var subj_polygon = new ClipperLib.Polygon();
var result_polygons = new ClipperLib.Polygons();

//LatLng coordinates to integer coordinates
for(var i = 0; i < areaPolygon.getPath().getArray().length ; i++) {
    subj_polygon.push(new ClipperLib.IntPoint(Math.round(areaPolygon.getPath().getArray()[i].lat()*100000000000000), Math.round(areaPolygon.getPath().getArray()[i].lng()*100000000000000)));
}

var cpr = new ClipperLib.Clipper();

result_polygons = cpr.SimplifyPolygon(subj_polygon, ClipperLib.PolyFillType.pftNonZero);

//for each simple polygon - make a request and populate markers of the objects which are in these bounds
for(var j=0; j < result_polygons.length; j++) {

    var rpStringify = JSON.stringify(eval(result_polygons[j]));
    var rpJSON = JSON.parse(rpStringify);
    var arrayPolygon = [];
    for (var i = 0; i < rpJSON.length; i++) {

        var tempObject = JSON.stringify(eval(rpJSON[i]));
        var objectJSON = JSON.parse(tempObject);
        var tempArr = [2];
        tempArr[0] = objectJSON.X/100000000000000;
        tempArr[1] = objectJSON.Y/100000000000000;
        arrayPolygon[i]= tempArr;
    }

    loadPinsPolygon(arrayPolygon);
}

Answer 1

埃琳娜。

它不工作- SimplifyPolygon返回相同的复杂多边形

我不知道你所说的‘复多边形’是什么意思，但是如果你指的是一个自交多边形(见多边形)，那么SimplifyPolygon函数确实会像预期的那样删除自交。你得到的是一个简单的多边形，尽管在前面的交点处有两个顶点在相同的坐标上。

​

​

但是，如果您真的想要两个离散多边形，那么您必须修改库中的底层代码(请参阅这里讨论)。

Answer 2

如果StrictlySimple设置为真，那么Clipper 6也可以在多边形线段上产生真正简单的多边形(不是跨越该段，而是触摸它)。我还没有对此进行测试，但我参考了安格斯·约翰逊的评论：https://sourceforge.net/p/polyclipping/discussion/1148419/thread/813a62c8/

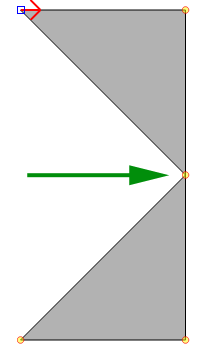

下面是这样一个多边形的例子。第五点是接触垂直线段。在这种情况下简化的结果是两个三角形。

​

​

Clipper 6的javascript版本并不是在发布后立即发布的，而是在一些延迟内出现的。
