用DrawEllipse (GDI+)绘制手写笔画点

Question

我正在开发一个绘制手写笔画的应用程序。笔画作为点的向量在内部存储，它们可以转换为std::vector<Gdiplus::Point>。各点如此接近，每个点的简单绘图应形成连续笔画的图像。

我使用Graphics.DrawEllipse (GDI+)方法来绘制这些点。下面是代码：

// prepare bitmap:
Bitmap *bitmap = new Gdiplus::Bitmap(w, h, PixelFormat32bppRGB);
Graphics graphics(bitmap);

// draw the white background:
SolidBrush myBrush(Color::White);
graphics.FillRectangle(&myBrush, 0, 0, w, h);

Pen blackPen(Color::Black);
blackPen.SetWidth(1.4f);

// draw stroke:
std::vector<Gdiplus::Point> stroke = getStroke();
for (UINT i = 0; i < stroke.size(); ++i)
{
    // draw point:
    graphics.DrawEllipse(&blackPen, stroke[i].X, stroke[i].Y, 2, 2);
}

最后，我只是将这个bitmap保存为PNG映像，有时会出现以下问题：

​

​

当我在笔画中看到这个“洞”时，我决定再次画出我的点，但这一次，通过将宽度和高度设置为1的椭圆使用redPen，将宽度设置为0.1f。因此，在上面的代码之后，我添加了以下代码：

Pen redPen(Color::Red);
redPen.SetWidth(0.1f);

for (UINT i = 0; i < stroke.size(); ++i)
{
    // draw point:
    graphics.DrawEllipse(&redPen, stroke[i].X, stroke[i].Y, 1, 1);
}

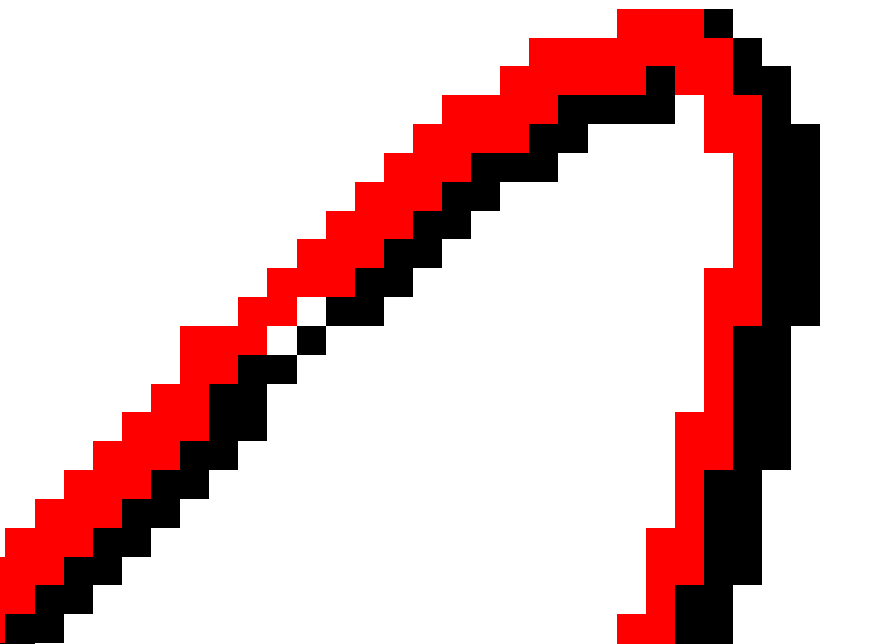

我得到的新斯托克是这样的：

​

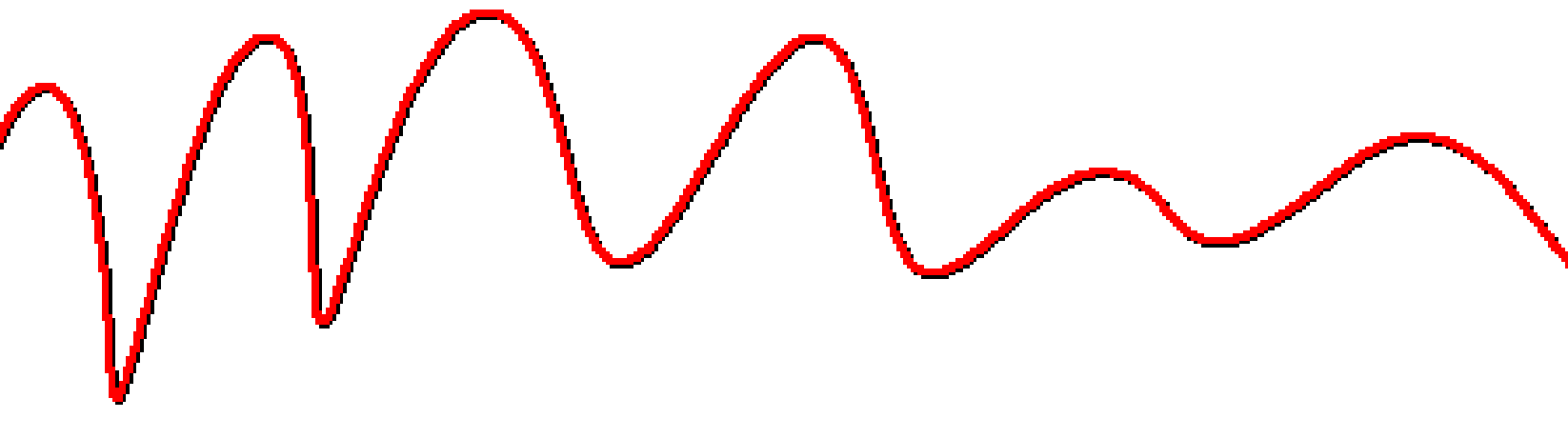

当我在绘制这个新的红色笔画时使用Graphics.DrawRectangle而不是DrawEllipse时，这种笔画(由绘制矩形绘制)不会有不同的宽度或洞：

​

​

我想不出任何可能的原因，为什么画圈会导致这种奇怪的行为。为什么当我使用Graphics.DrawRectangle时，笔划总是连续的，而且从来没有变形过？有人能解释一下这是怎么回事吗？我是不是遗漏了什么？

顺便说一下，我正在使用Windows (例如，万一它是一个已知的bug)。任何帮助都将不胜感激。

Answer 1

我做了一个错误的假设，如果我用Graphics.DrawEllipse画一个半径等于2px的圆，用宽度约为2px的笔画一个直径约为4-5Px的填充圆。

但我发现这样画圆圈时，实际上不能依赖笔的宽度。这种方法只适用于绘制这种形状的边框，因此，对于绘制填充椭圆，最好使用Graphics.FillEllipse。

另一个非常重要的事实是，上述两个函数都以指定“矩形左上角的参数坐标，指定椭圆”的边界，因此我应该从两个坐标中减去一半半径，以确保原始坐标指定这个圆圈的中间位置。

以下是新代码：

// draw the white background:
SolidBrush whiteBrush(Color::White);
graphics.FillRectangle(&whiteBrush, 0, 0, w, h);

// draw stroke:
Pen blackBrush(Color::Black);
std::vector<Gdiplus::Point> stroke = getStroke();
for (UINT i = 0; i < stroke.size(); ++i)
    graphics.FillEllipse(&blackBrush, stroke[i].X - 2, stroke[i].Y - 2, 4, 4);

// draw original points:
Pen redBrush(Color::Red);
std::vector<Gdiplus::Point> origStroke = getOriginalStroke();
for (UINT i = 0; i < origStroke.size(); ++i)
    graphics.FillRectangle(&redBrush, origStroke[i].X, origStroke[i].Y, 1, 1);

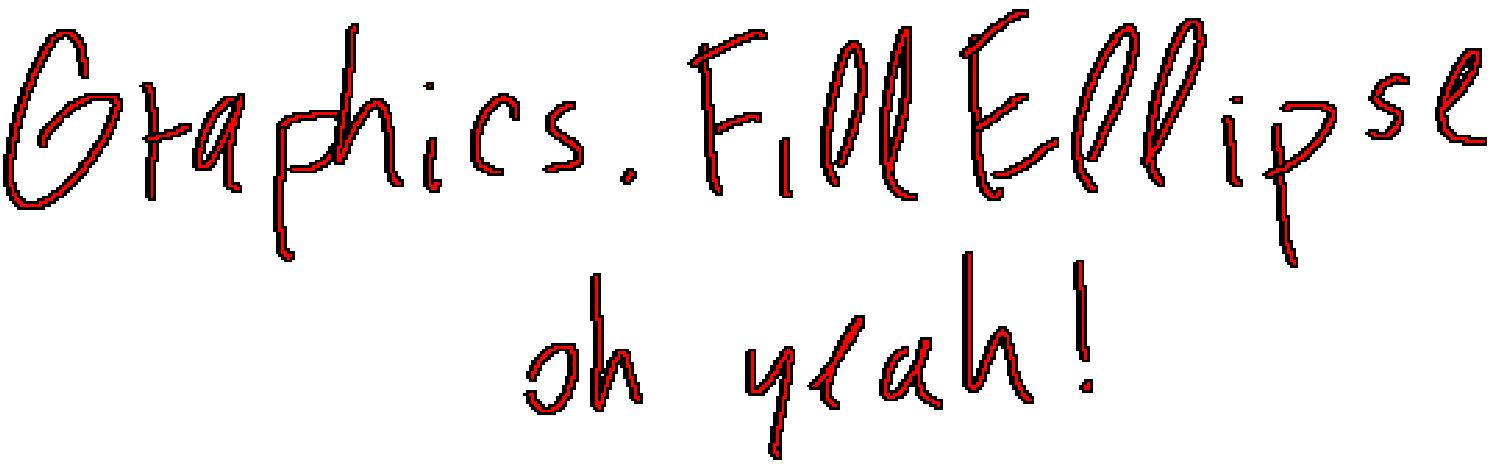

其结果如下：

​

​

因此，如果有人会遇到和我一样的问题，解决办法是：

​

​
