Question

我在以下点文件中使用GraphViz：

digraph G
{
    rankdir=LR;
    subgraph commits
    {
        "5c071a6b2c" -> "968bda3251" -> "9754d40473" -> "9e59700d33" -> "2a3242efa4";
    }
    subgraph annotations
    {
        "V1.0" [shape=box];
        "br/HEAD" [shape=box];
        "V1.0" -> "9e59700d33" [weight=0];
        "br/HEAD" -> "2a3242efa4" [weight=0];
    }
}

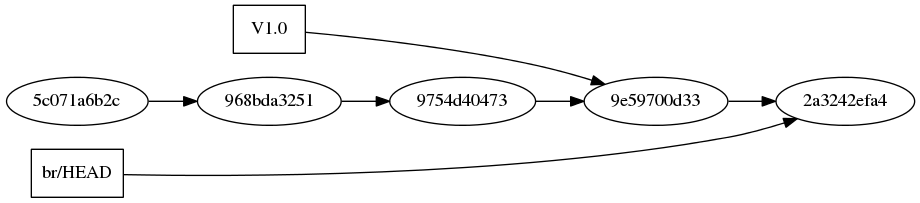

它给了我这样的东西：

​

但我想要这样的东西：

V1.0 br/HEAD | | \/ \/ 5c071a6b2c -> 968 3251 -> 9754d40473 -> 9e59700d33 -> 2a3242efa4

我怎么能这么做？

谢谢你的帮助，提前谢了。

Answer 1

这将使注释与提交保持一致：

digraph G
{
    rankdir=LR;
    subgraph commits
    {
        "5c071a6b2c" -> "968bda3251" -> "9754d40473" -> "9e59700d33" -> "2a3242efa4";
    }
    subgraph annotations1
    {
        rank="same";
        "V1.0" [shape=box];
        "V1.0" -> "9e59700d33" [weight=0];
    }
    subgraph annotations2
    {
        rank="same";
        "br/HEAD" [shape=box];
        "br/HEAD" -> "2a3242efa4" [weight=0];
    }
}

由于rank="same";影响整个子图，所以我不得不将注释拆分到两个不同的子图中。

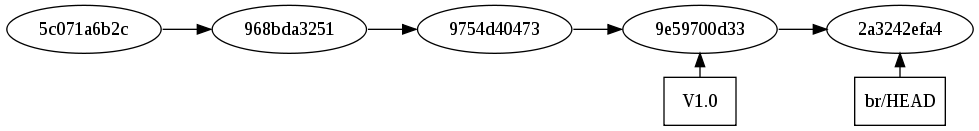

结果是：

​
