OpenGL可编程流水线点灯

Question

由于内置制服(如gl_LightSource )现在在OpenGL规范的最新版本中被标记为不受欢迎，我目前正在实现一个基本的照明系统(点灯现在)，该系统通过自定义的统一变量接收所有光线和材料信息。

我已经实现了一个点光的光衰减和镜面高光，它似乎工作良好，除了一个位置故障:我正在手动移动灯，改变它沿X轴的位置。然而，光源(从它投射到它下面的正方形平面上的光线判断)似乎不是沿着X轴移动，而是在X轴和Z轴上对角移动(可能也是Y，虽然它并不完全是定位错误)。

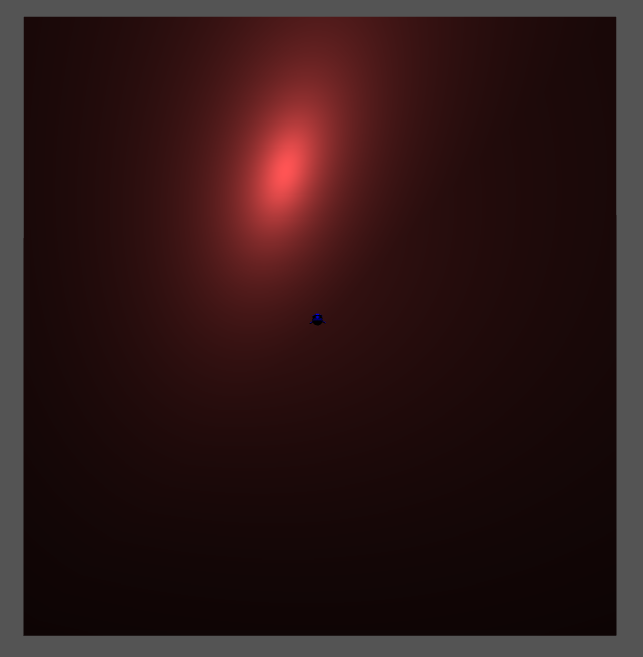

这是变形情况的屏幕截图(光线在-35，5，0，苏珊娜在0，2，0：

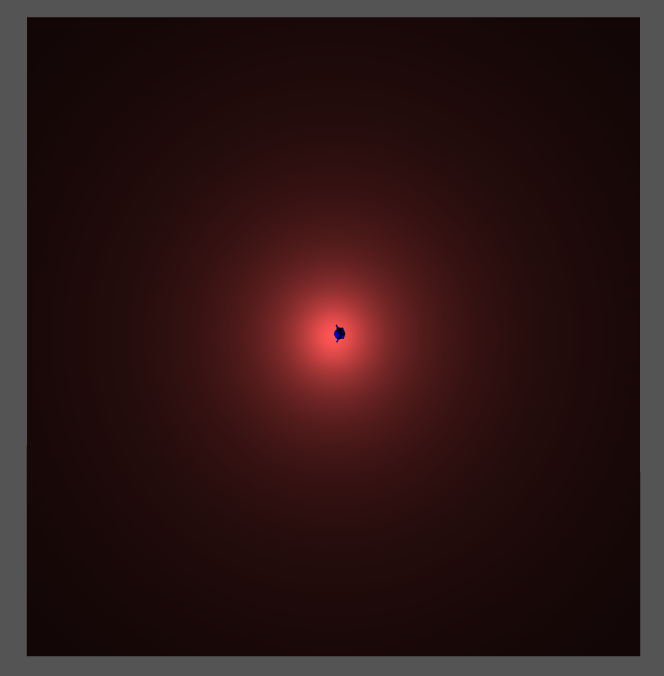

当光线在0，5，0时，它看起来没问题：

​

根据OpenGL规范，所有默认的光计算都是在眼睛坐标中进行的，这就是我在这里试图模拟的(因此光位置与vMatrix相乘)。我只使用视图矩阵，因为应用对光线渲染的顶点批处理的模型转换是没有意义的。

如果有关系的话，所有飞机的法线都指向- 0，1，0。

(注:我现在解决了这个问题，多亏了msell和myAces！下面的片段是修正后的版本。也有一个选项，添加聚光灯参数，现在(d3d风格的)

下面是我在顶点着色器中使用的代码

#version 330

uniform mat4 mvpMatrix;
uniform mat4 mvMatrix;
uniform mat4 vMatrix;

uniform mat3 normalMatrix;
uniform vec3 vLightPosition;
uniform vec3 spotDirection;
uniform bool useTexture;

uniform bool    fogEnabled;
uniform float   minFogDistance;
uniform float   maxFogDistance;

in vec4 vVertex;
in vec3 vNormal;
in vec2 vTexCoord;

smooth out vec3     vVaryingNormal;
smooth out vec3     vVaryingLightDir;
smooth out vec2     vVaryingTexCoords;
smooth out float    fogFactor;

smooth out vec4     vertPos_ec;
smooth out vec4     lightPos_ec;
smooth out vec3     spotDirection_ec;

void main() {
    // Surface normal in eye coords
    vVaryingNormal = normalMatrix * vNormal;

    vec4 vPosition4 = mvMatrix * vVertex;
    vec3 vPosition3 = vPosition4.xyz / vPosition4.w;

    vec4 tLightPos4 = vMatrix * vec4(vLightPosition, 1.0);
    vec3 tLightPos  = tLightPos4.xyz / tLightPos4.w;

    // Diffuse light
    // Vector to light source (do NOT normalize this!)
    vVaryingLightDir = tLightPos - vPosition3;

    if(useTexture) {
        vVaryingTexCoords = vTexCoord;
    }

    lightPos_ec = vec4(tLightPos, 1.0f);
    vertPos_ec = vec4(vPosition3, 1.0f);

    // Transform the light direction (for spotlights)
    vec4 spotDirection_ec4 = vec4(spotDirection, 1.0f);
    spotDirection_ec = spotDirection_ec4.xyz / spotDirection_ec4.w;
    spotDirection_ec = normalMatrix * spotDirection;

    // Projected vertex
    gl_Position = mvpMatrix * vVertex;

    // Fog factor
    if(fogEnabled) {
        float len = length(gl_Position);
        fogFactor = (len - minFogDistance) / (maxFogDistance - minFogDistance);
        fogFactor = clamp(fogFactor, 0, 1);
    }
}

这是我在片段着色器中使用的代码

#version 330

uniform vec4 globalAmbient;

// ADS shading model
uniform vec4 lightDiffuse;
uniform vec4 lightSpecular;
uniform float lightTheta;
uniform float lightPhi;
uniform float lightExponent;

uniform int shininess;
uniform vec4 matAmbient;
uniform vec4 matDiffuse;
uniform vec4 matSpecular;

// Cubic attenuation parameters
uniform float constantAt;
uniform float linearAt;
uniform float quadraticAt;
uniform float cubicAt;

// Texture stuff
uniform bool useTexture;
uniform sampler2D colorMap;

// Fog
uniform bool    fogEnabled;
uniform vec4    fogColor;

smooth in vec3  vVaryingNormal;
smooth in vec3  vVaryingLightDir;
smooth in vec2  vVaryingTexCoords;
smooth in float fogFactor;
smooth in vec4  vertPos_ec;
smooth in vec4  lightPos_ec;
smooth in vec3  spotDirection_ec;

out vec4 vFragColor;

// Cubic attenuation function
float att(float d) {
    float den = constantAt + d * linearAt + d * d * quadraticAt + d * d * d * cubicAt;

    if(den == 0.0f) {
        return 1.0f;
    }

    return min(1.0f, 1.0f / den);
}

float computeIntensity(in vec3 nNormal, in vec3 nLightDir) {

    float intensity = max(0.0f, dot(nNormal, nLightDir));
    float cos_outer_cone = lightTheta;
    float cos_inner_cone = lightPhi;
    float cos_inner_minus_outer = cos_inner_cone - cos_outer_cone;

    // If we are a point light
    if(lightTheta > 0.0f) {
        float cos_cur = dot(normalize(spotDirection_ec), -nLightDir);
        // d3d style smooth edge
        float spotEffect = clamp((cos_cur - cos_outer_cone) /
                                cos_inner_minus_outer, 0.0, 1.0);
        spotEffect = pow(spotEffect, lightExponent);
        intensity *= spotEffect;
    }

    float attenuation = att( length(lightPos_ec - vertPos_ec) );
    intensity *= attenuation;

    return intensity;
}

/**
 *  Phong per-pixel lighting shading model.
 *  Implements basic texture mapping and fog.
 */
void main() {
    vec3 ct, cf;
    vec4 texel;
    float at, af;

    if(useTexture) {
        texel = texture2D(colorMap, vVaryingTexCoords);
    } else {
        texel = vec4(1.0f);
    }

    ct = texel.rgb;
    at = texel.a;

    vec3 nNormal = normalize(vVaryingNormal);
    vec3 nLightDir = normalize(vVaryingLightDir);

    float intensity = computeIntensity(nNormal, nLightDir);
    cf = matAmbient.rgb * globalAmbient.rgb + intensity * lightDiffuse.rgb * matDiffuse.rgb;
    af = matAmbient.a * globalAmbient.a + lightDiffuse.a * matDiffuse.a;

    if(intensity > 0.0f) {
        // Specular light
        //  -   added *after* the texture color is multiplied so that
        //      we get a truly shiny result
        vec3 vReflection = normalize(reflect(-nLightDir, nNormal));
        float spec = max(0.0, dot(nNormal, vReflection));
        float fSpec = pow(spec, shininess) * lightSpecular.a;
        cf += intensity * vec3(fSpec) * lightSpecular.rgb * matSpecular.rgb;
    }

    // Color modulation
    vFragColor = vec4(ct * cf, at * af);

    // Add the fog to the mix
    if(fogEnabled) {
        vFragColor = mix(vFragColor, fogColor, fogFactor);
    }
}

是什么数学错误导致了这种扭曲？

编辑1：

我更新了着色代码。衰减现在是计算在碎片阴影，因为它应该一直。但目前它已被禁用-- bug与衰减没有任何关系。当只渲染光的衰减因子时(见碎片着色器的最后几行)，衰减计算是正确的。这意味着光线的位置被正确地转换成眼睛坐标，所以它不可能是错误的来源。

片段着色器的最后几行可以用于一些调试(稍微有点麻烦，但还是很有洞察力)--似乎每个片段的光强度都没有得到正确的计算，尽管我不知道为什么。

有趣的是，这个bug只在(非常)大的四边形上才能被注意到，比如图像中的地板。这在小型模特身上是不明显的。

编辑2：

我已经更新了着色代码到一个工作版本。现在一切都很好，我希望它能帮助任何未来的用户阅读这篇文章，因为到今天为止，我还没有看到任何glsl教程实现完全没有固定功能和秘密隐式转换(例如gl_LightSource[i].*和眼空间隐式转换)的glsl教程。

我的代码是根据BSD 2条款许可和可以在GitHub上找到许可的！

Answer 1

最近，我遇到了一个类似的问题，在使用大多边形时，照明工作有点错误。问题是在顶点着色器中将眼睛矢量归一化，因为插值归一化值会导致不正确的结果。

变化

vVaryingLightDir = normalize( tLightPos - vPosition3 );

至

vVaryingLightDir = tLightPos - vPosition3;

在你的顶点着色器。您可以将规范化保存在片段着色器中。

Answer 2

就因为我注意到：

vec3 tLightPos = (vMatrix * vec4(vLightPosition, 1.0)).xyz;

你只是在这里消除了同质坐标，而不是首先对它进行分割。这会引起一些问题。
