Question

我试着用着色器在一个地形上加载四个纹理细节块，根据第五个图像将它们合并，其中r，g，b和a组件被用来确定每个纹理的多少应该混合在一起。混合很好，但是当我尝试添加我的"mixmap“图像时，它失败了，因为我猜是因为纹理坐标的问题。

首先，这里是着色器：

顶点着色机

void main() {
    gl_TexCoord[0] = gl_MultiTexCoord0;
    gl_Position = ftransform();
}

破片着色机

uniform sampler2D Texture0;
uniform sampler2D Texture1;
uniform sampler2D Texture2;
uniform sampler2D Texture3;
uniform sampler2D Mixmap;

varying vec3 pos;

void main()
{

    vec4 texel0 = texture2D(Texture0, gl_TexCoord[0].st).rgba;
    vec4 texel1 = texture2D(Texture1, gl_TexCoord[0].st).rgba;
    vec4 texel2 = texture2D(Texture2, gl_TexCoord[0].st).rgba;
    vec4 texel3 = texture2D(Texture3, gl_TexCoord[0].st).rgba;
    vec4 mixmapTexel = texture2D(Mixmap, gl_TexCoord[0].st).rgba;

    texel0 *= mixmapTexel.r;
    texel1 = mix(texel0,  texel1, mixmapTexel.g);
    texel2 = mix(texel1, texel2, mixmapTexel.b);
    gl_FragColor = mix(texel2, texel3, mixmapTexel.a);
}

就像我说的，混合效果很好。问题来自这样一个事实:从我的mixmap读取的值不是正确的值。

这是关于我在做什么的更多解释。我正在构建一个分页地形系统，从高度图加载地形。然后，我想使用我的mixmap图像来表示rgba组件应该根据高度混合多少纹理。

• R是水
• G是沙子
• B是草
• A是岩石

因此，我需要能够从我的着色器获得正确的像素值，以正确地混合我的纹理。

​

​

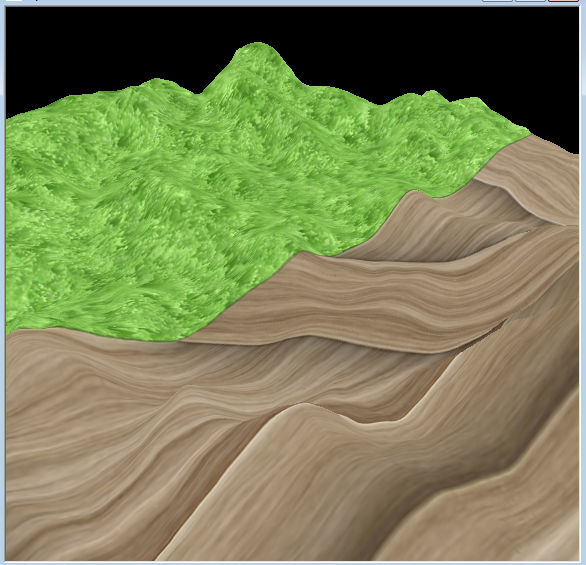

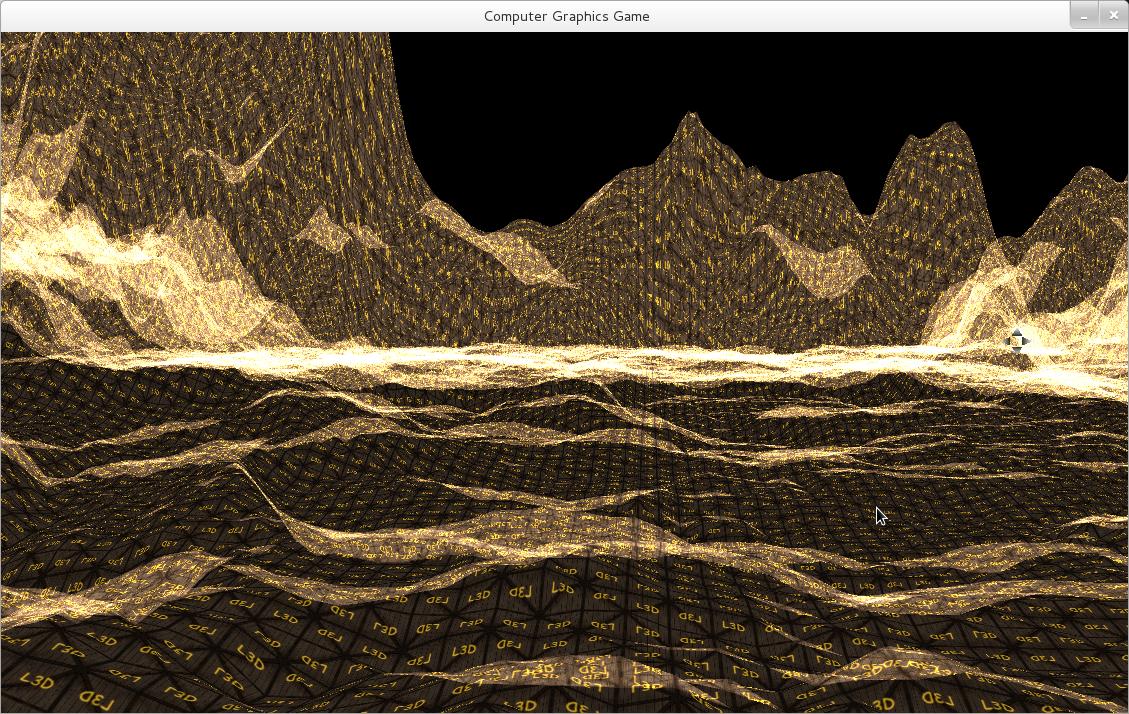

下面是一个在板条箱和文本之间混合的例子，这样您就可以清楚地看到纹理是如何应用的。

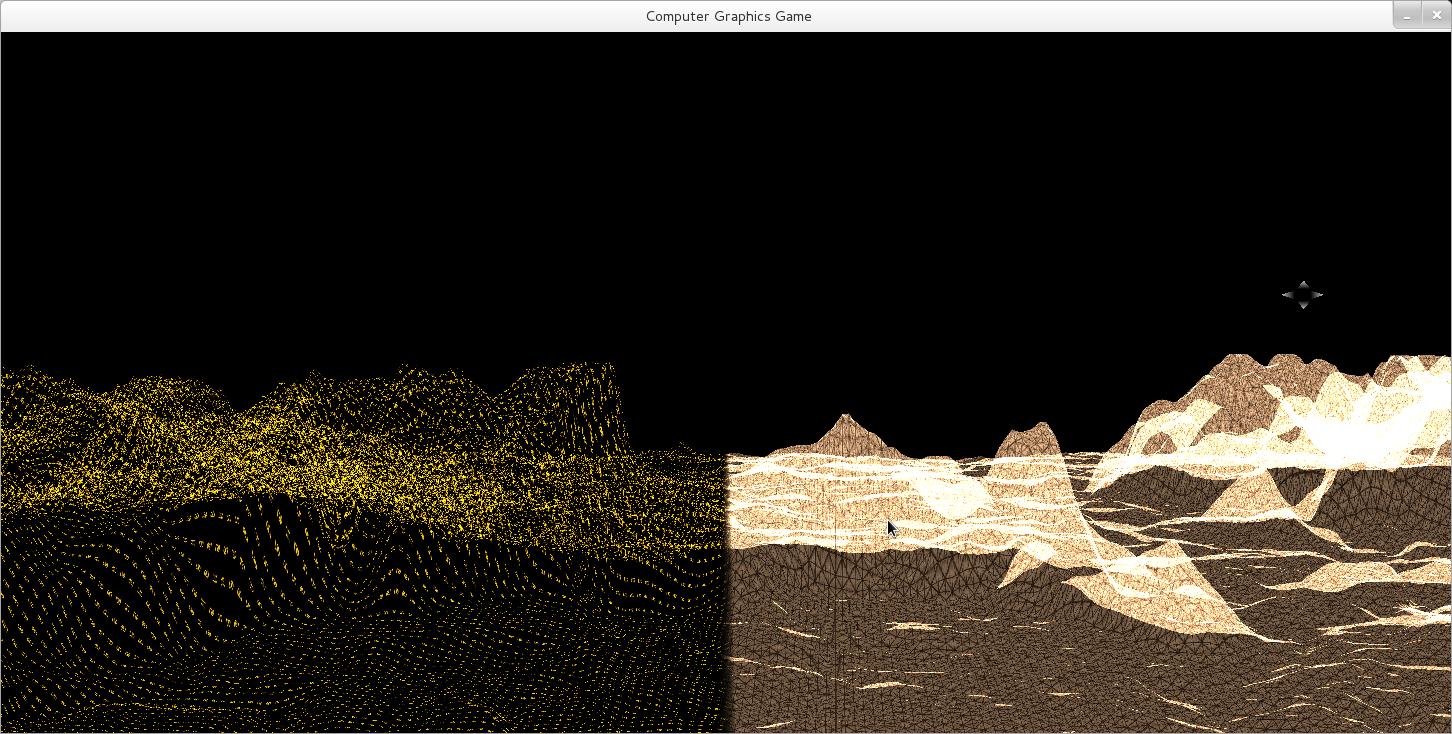

现在，如果我使用一个简单的mixmap图像(半红色，半绿色)，它应该给我左边的板条箱，右边的文字，我得到

​

这里是地形生成过程的一部分:它遍历一个顶点数组并创建地形三角形。

void TerrainPage::generateDisplayList()
{
    // create one display list
    mDisplayListIndex = glGenLists(1);

    // compile the display list, store a triangle in it
    glNewList(mDisplayListIndex, GL_COMPILE);
    glFrontFace( GL_CW  ); //   Vertex are added clockwise. Used to calculate normals
    std::vector<Vertex>::iterator it;
    glEnable(GL_BLEND);
    glBlendFunc(GL_SRC_ALPHA,GL_ONE);
    texShader.enable();
    texShader.bindTexture(mTexture0, "Texture0", 0);
    texShader.bindTexture(mTexture1, "Texture1", 1);
    texShader.bindTexture(mTexture2, "Texture2", 2);
    texShader.bindTexture(mTexture3, "Texture3", 3);
    texShader.bindTexture(mMixmapTexture, "Mixmap", 4);
    Vertex v;
    int j=0;
    glEnable(GL_TEXTURE_2D);
    //mTexture.bind();
    glBegin(GL_TRIANGLE_STRIP);
    for(int i = 0; i<mVertices.size(); i++) {
        if(i%(2*mWidth) == 0) glEnd(); glBegin(GL_TRIANGLE_STRIP);
        v = mVertices[i];
        glTexCoord2f(v.texcoords[0], v.texcoords[1]);
        glVertex3f(v.position[0], v.position[1], v.position[2]);
    }
    glEnd();
    glDisable(GL_TEXTURE_2D);
    texShader.disable();
    glEndList();
}

如果需要，我可以提供更多的截图，一些我的代码。

作为对所提供的答案的跟进，我试图通过计算着色器中的紫外线来做到这一点。

首先，这是新的着色器。

顶点着色机

varying vec4 VertexPosition;

void main() {

    gl_TexCoord[0] = gl_MultiTexCoord0;
    gl_Position = ftransform();
    VertexPosition = gl_ModelViewMatrix * gl_Vertex;;
}

破片着色机

uniform sampler2D Texture0;
uniform sampler2D Texture1;
uniform sampler2D Texture2;
uniform sampler2D Texture3;
uniform sampler2D Mixmap;

varying vec4 VertexPosition;
float side = 500.;

void main()
{

   vec4 texel0 = texture2D(Texture0, gl_TexCoord[0].st).rgba;
   vec4 texel1 = texture2D(Texture1, gl_TexCoord[0].st).rgba;
   vec4 texel2 = texture2D(Texture2, gl_TexCoord[0].st).rgba;
   vec4 texel3 = texture2D(Texture3, gl_TexCoord[0].st).rgba;
   vec4 mixmapTexel = texture2D(Mixmap, VertexPosition.xz/(2.*side)).rgba;

   texel0 *= mixmapTexel.r;
   texel1 = mix(texel0,  texel1, mixmapTexel.g);
   //texel2 = mix(texel1, texel2, mixmapTexel.b);
   //vec4 tx  = mix(texel2, texel3, mixmapTexel.a);
   //vec4 tx = mixmapTexel; //vec4(1, 1, 1, 1.);
    gl_FragColor = texel1;

    //if(test > 250. )
    //    gl_FragColor = vec4(1.,1.,1.,1.);
}

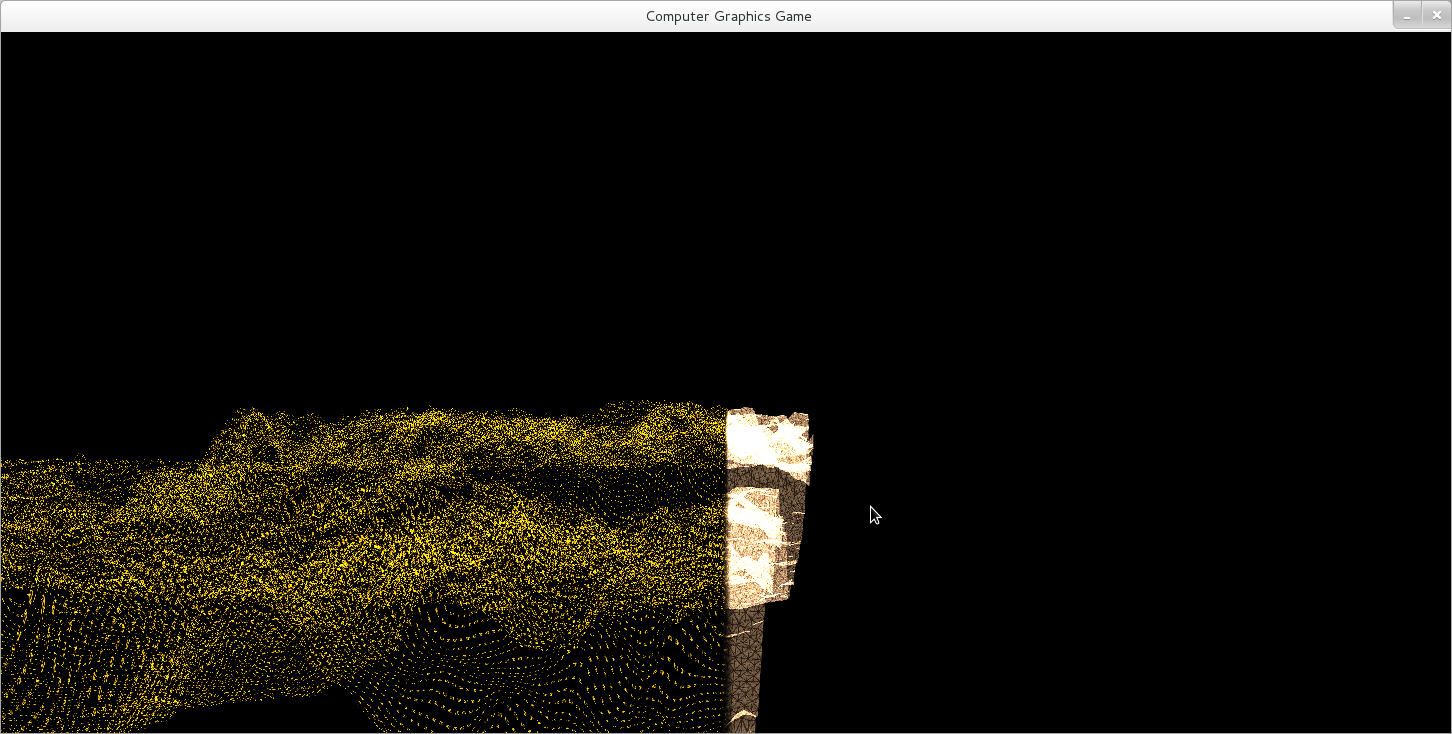

下面是结果

​

​

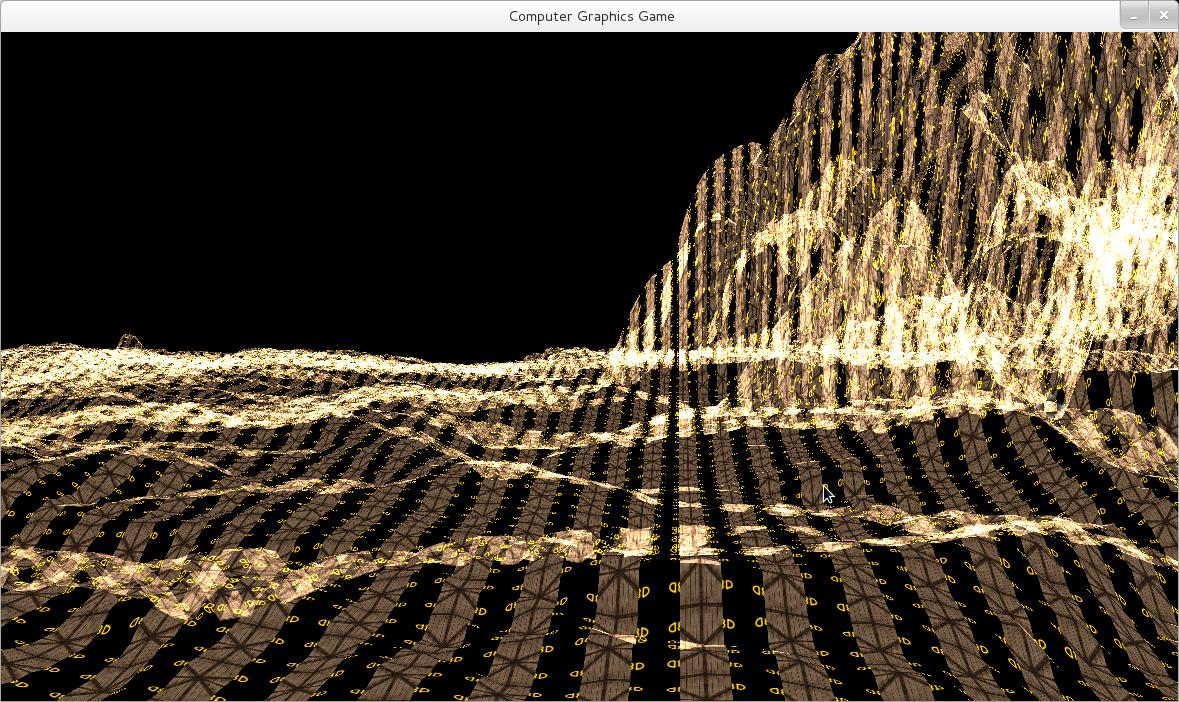

但如果我移动相机：

​

​

正如你所看到的，机箱和文本是并排的。但看起来我是用屏幕坐标而不是世界坐标来计算的。我肯定又和坐标系搞混了。我会试着找对的！我只想确保我走对了方向。我也将寻找多纹理坐标，一旦我知道它是如何工作的，它可能会更方便;)

Answer 1

如果我对你的理解是正确的，你将需要不同的纹理和弦为你的mixmap。现在它使用的是每个单元的整个mixmap，这就是为什么每个单元得到一半的文本，一半的纸箱。

尝试使用多个纹理和弦。你也可以在阴影中计算出正确的紫外线，方法是让它被顶点的当前x点除以x方向上的地形长度，对y也是一样的。不过，如果你缩放你的地形，也一定要把地形的长度乘以比例。

如果你不明白我在说什么，那么地形上的每个单元格都会得到(0,0)，(1,0)，(0,1)或(1,1)的超视距。这对于机箱和文本纹理是很好的，但是mixmap应该是分数和多样化得多的。

这里是另一个地形教程的链接。它使用DirectX，但顶点/UV的生成是可比的。最大的区别是，他使用一个大纹理的整个地形，这是你需要做的，你的mixmap，而不是你的其他纹理。

我想我知道出了什么问题。显式地存储顶点位置。不要将其乘以模型视图矩阵(即：

varying vec4 VertexPosition;

void main() {

    gl_TexCoord[0] = gl_MultiTexCoord0;
    gl_Position = ftransform();
    //VertexPosition = gl_ModelViewMatrix * gl_Vertex;;
    VertexPosition = gl_Vertex;
}

这将修复它，抱歉我把你的固定着色器扔到渲染猴子，它不再移动与相机。希望这能有所帮助。我得到了洗衣，但现在看起来：

​

​
