OpenCV -移除数独拼图中的网格线

Question

我正在编写一个Android应用程序，从图片中提取一个数独拼图。对于9x9 Sudoku网格中的每个单元格，我需要确定它是包含数字1到9中的一个还是空白。以下是我算法的大致笔画：

• 自适应阈值拼图
• 扩展以减少要考虑的等高线数
• 找到拼图的轮廓，并将其扭曲成正方形。
• 将正方形划分为81个相等的单元格；寻找至少20%的白色像素的单元格。
• 找到最接近这些细胞中心的白色斑点，并得到它的边界矩形。
• 使用字符识别(k近邻/Tesseract/等)在边界矩形内的图像部分。

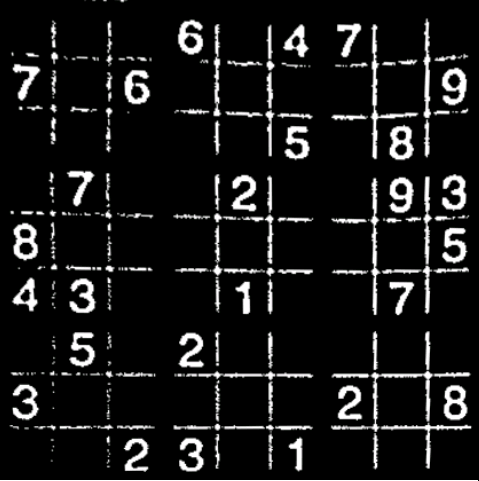

虽然我可以用一个简单的填充物移除数独拼图的厚厚的外部边界，但内部的网格线并不是连续的，即使在膨胀之后，也不能轻易地移除。为了举例说明，下面是移除外部网格线之后的示例Sudoku：

​

​

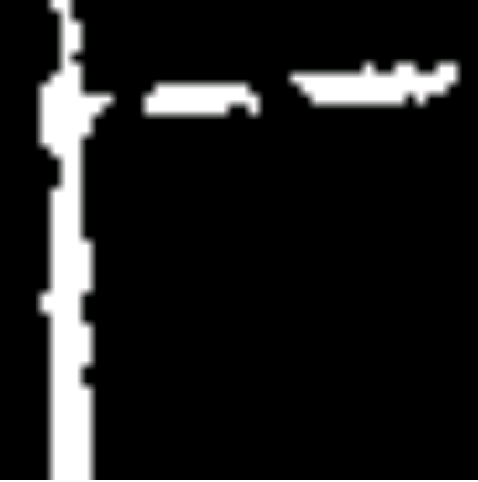

Problem：有时，一个单元格中有足够多的网格线，超过20%的像素是白色的，所以下面是这样一个单元格的示例：

​

​

我考虑过打开图像以降低内部网格线的可见性。我可以使用Hough变换或这 post中描述的方法来找到网格线，作为展开的前奏。然而，我看不到任何其他显著的好处，不扭曲，它应该是更安全和更容易只是完全删除网格线。

或者，我可以修改我的预处理，使内部网格线保持完整。目前我的预处理是：

    Imgproc.GaussianBlur(mat, mat, new Size(11,11), 0);
    Imgproc.adaptiveThreshold(mat, matBW, 255,
        Imgproc.ADAPTIVE_THRESH_MEAN_C, Imgproc.THRESH_BINARY_INV, 5, 2);
    Mat kernel = Imgproc.getStructuringElement(Imgproc.MORPH_CROSS, new Size(3, 3));
    Imgproc.dilate(matBW, matBW, kernel);

在阈值化之前，需要使用高斯模糊来降低噪声。扩张是为了确保外部网格线连接，但不足以重新连接内线。

如何在不影响图像其余部分的情况下，始终删除内部网格线？

非常感谢。

Answer 1

如果您不想做一个适当的解曲，那么在digit_present测试中使用较小的单元可能是值得的。

假设左上角单元格有坐标(x1、y1、x2、y1)==(0、0、10、10)。您可以将一个新单元定义为(x1+k，y1+k，x2-k，y2-k)，k=min(x2-x1，y2-y1)/4。

另一种可能有效的策略是在测试之前使用糜烂，这取决于网格线的厚度和数字的厚度。

最后，您可以将所有单元格提供给分类器，并使用它的置信指数(如果有的话)；如果分类器的置信度太低，则可能不是一个数字。

如果所有这些方法都失败了，为了进行填充，无论如何您都必须获得网格线的扭曲，所以您最好进行反扭曲
