Matlab -如何制作自定义图例

Question

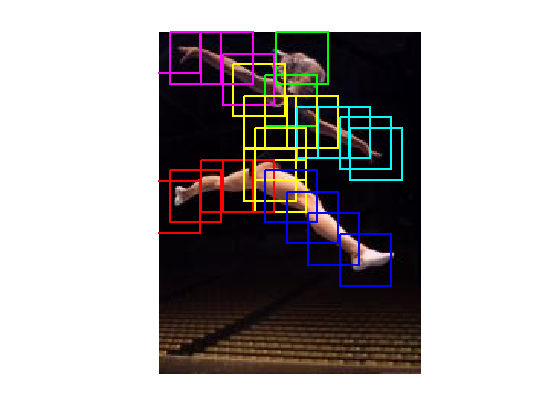

我有以下图片：

​

​

我想为它创造一个传奇。基本上，我想为每种类型的矩形制作一个图例。在“图例”框中，我要根据其标记的主体类型标记每条颜色线：

• 绿线:头
• 黄线:躯干
• 紫线:右臂
• 青色线:左臂
• 红线:左腿
• 蓝线:右腿

这基本上是自定义的，因为我每种类型都有更多的矩形。我怎样才能做一个自定义的图例，并将其附加到绘制这幅图片的图形上？

Answer 1

我能想到的最简单的方法是先绘制每种类型的一个矩形，然后只为唯一的矩形构造一个图例。就像这样：

figure;
hold on;

% unique rectangles
plot(rand(1, 10), 'b');
plot(rand(1, 10), 'g');

% the rest
plot(rand(1, 10), 'b');
plot(rand(1, 10), 'g');

% use normal legend with only as many entries as there are unique rectangles
legend('Blue', 'Green');

你会有许多相同颜色的线条，但传说中只有独特的颜色。

Answer 2

有两种方法你可以这样做。您可以创建您的方块，然后将它们分配给一个hggroup。这样，您就不会有多个项目为每种颜色。就像这样：

hold on
for ii = 1:4
    hb(ii) = plot(rand(1,2), rand(1,2),'color','r');
end

hg = hggroup;
set(hb,'Parent',hg)
set(hg,'Displayname','Legs')

legend(hg)

或者您可以创建虚拟对象，如下所示：

hold on
for ii = 1:4
    hb(ii) = plot(rand(1,2), rand(1,2),'color','r');
end

p = plot([],[],'r');

legend(p,'Legs')

前者更优雅一些。

Answer 3

我想补充一下such 77关于使用hggroup的答案，为了使用干净的传说，我还需要设置'IconDisplayStyle‘(Matlab R2014a)，这样：

%4 kinds of lines:
n_areas = 4;
n_lines = 10;

%use built-in color map
cmap = hsv(n_areas);

%plot lines and generate handle vectors
h_fig = figure;
hold on
h_lines = zeros(1,n_lines);

for l = 1:n_areas

  for k = 1:n_lines
    h_lines(k) = plot(rand(1,2), rand(1,2),'Color',cmap(l,:));
  end

  %Create hggroup and set 'icondistplaystyle' to on for legend
  curPlotSet = hggroup;
  set(h_lines,'Parent',curPlotSet);
  set(get(get(curPlotSet,'Annotation'),'LegendInformation'),...
      'IconDisplayStyle','on');
end

%Now manually define legend label
legend('heads','legs','hands','feet')
