绑定到ListBoxItem的ActualWidth

Question

我有一个ListBox，它基本上是一个画布。项目应以Rectangles的形式显示。矩形的位置通过ListBoxItem's Canvas.Left和Canvas.Right属性绑定到项的数据。

这是ListBox' Template，它生成Canvas

<ListBox.Template>
    <ControlTemplate>
        <Canvas IsItemsHost="True"/>
    </ControlTemplate>
</ListBox.Template>

ListBox' ItemContainerStyle设置项目的位置：

<Style TargetType="ListBoxItem">
    <Setter Property="Template">
        <Setter.Value>
            <ControlTemplate TargetType="ListBoxItem">
                <ContentPresenter/>
            </ControlTemplate>
        </Setter.Value>
    </Setter>
    <Setter Property="Canvas.Left">
        <Setter.Value>
            <MultiBinding Converter="{StaticResource ...}">
                ...
            </MultiBinding>
        </Setter.Value>
    </Setter>
    <Setter Property="Canvas.Right">
        <Setter.Value>
            <MultiBinding Converter="{StaticResource ...}">
                ...
            </MultiBinding>
        </Setter.Value>
    </Setter>
</Style>

这真的很管用。当我用边框包围ContentPresenter时，边框有正确的位置和大小。

现在，矩形的Width应该等于ListBoxItem's的实际宽度。所以ItemTemplate看起来是这样的：

<DataTemplate>
    <Rectangle Height="..."
       Width="{Binding ActualWidth,
         RelativeSource={RelativeSource FindAncestor, AncestorType=ListBoxItem}}"
       Fill="..."/>
</DataTemplate>

但是，应用此绑定后，将不会显示矩形。当我设置一个恒定宽度时，一切都会正确地呈现出来。

有办法在Canvas中设置矩形的位置吗？

更新

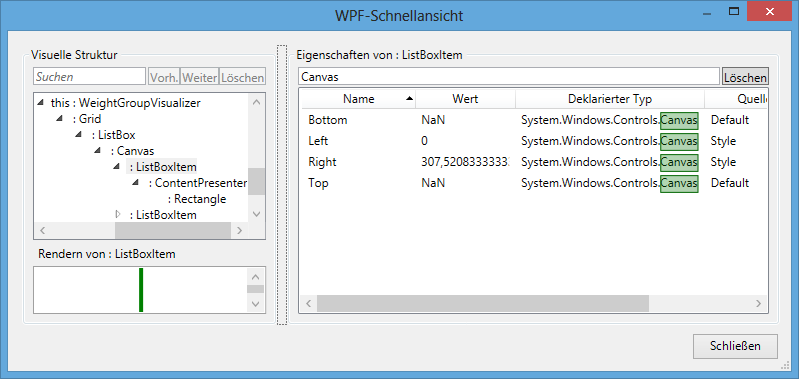

使用WPF树可视化器，我意识到这可能是ContentPresenter's ActualWidth的一个问题。以下屏幕快照显示正确设置了Canvas.Left和Canvas.Right属性：

​

但是，ActualWidth属性设置为4(包含Rectangle的StrokeThickness为4)。如何解决这个布局问题？

此外，我还要修改我的上述声明。用一个ContentPresenter包围Border不会产生正确的结果。相反，整个布局似乎是腐败的。

更新2

MSDN说明如下：

子元素的Canvas.Right偏移量不影响父画布的大小。 如果指定这些属性，则附加属性Canvas.Top或Canvas.Left优先于Canvas.Bottom或Canvas.Right属性。

因此，我似乎必须显式地指定宽度，这对于适当的转换器来说应该是一个小问题。

Answer 1

正如问题中所述，仅用Canvas.Left和Canvas.Right属性定义控件的大小是不可能的。

想要的行为可以通过如下的转换器来实现(省略错误处理)：

public class CanvasWidthConverter : IMultiValueConverter
{
    public object Convert(object[] values, Type targetType, object parameter, System.Globalization.CultureInfo culture)
    {
        var canvasLeft = (double)values[0];
        var canvasRight = (double)values[1];

        return canvasRight - canvasLeft;
    }

    public object[] ConvertBack(object value, Type[] targetTypes, object parameter, System.Globalization.CultureInfo culture)
    {
        throw new NotImplementedException();
    }
}

使用(添加转换器作为资源)：

<Style TargetType="ListBoxItem">
    <Setter Property="Canvas.Left" Value="{Binding LeftValue}"/>
    <Setter Property="Width">
        <Setter.Value>
            <MultiBinding Converter="{StaticResource CanvasWidthConverter}">
                <Binding Path="LeftValue"/>
                <Binding Path="RightValue"/>
            </MultiBinding>
         </Setter.Value>
     </Setter>
</Style>

Answer 2

首先，您可以更容易地做到以下几点：

<ListBox>
    <ListBox.ItemsPanel>
        <ItemsPanelTemplate>
            <Canvas/>
        </ItemsPanelTemplate>
    </ListBox.ItemsPanel>
    <ListBox.ItemContainerStyle>
        <Style TargetType="ListBoxItem">
            <Setter Property="Canvas.Left" Value="..."/>
            <Setter Property="Canvas.Top" Value="..."/>
        </Style>
    </ListBox.ItemContainerStyle>
</ListBox>

其次，Rectangle不适合其主机控件。您可能只想使用带有Border的Background和/或BorderThickness&BorderBrush。
