如何在不显示在TVideoWindow上的情况下使用Delphi/DSPack捕获帧？

Question

DSpack有用于播放DirectShow兼容的视频设备和同时捕获视频帧的示例代码。TVideoWindow附加到FilterGraph上以显示视频(第一图-1)。如果删除TVideoWindow，操作系统将自动打开ActiveMovie并将视频显示在单独的窗口上(图2)。

有没有一种方法可以使用DSPack来捕获视频帧而不使用任何GUI组件并且不显示视频？

DSPack论坛提到了NullRenderer过滤器，但是没有关于如何使用它的文档或示例。看起来我们可以实现这一点，如果我们手动替换视频渲染器在GraphEdit中直接呈现(图3)。

如何通过在代码中执行所有操作来实现图3所示的结果？DSPack没有解释如何创建一个空渲染器。

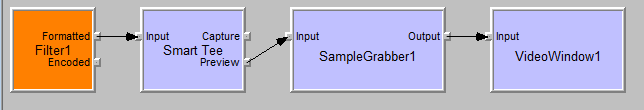

Figure-1: The graph of the default example code

​

​

Figure-2: Shows what happens if I remove the TVideoWindow

​

​

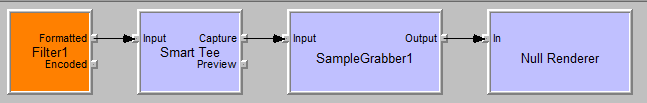

Figure-3: Shows what happens if I replace Video Renderer with a
         Null Renderer and manually connect them in the GraphEdit.

​

​

，这就是我(到目前为止)做的

在ReassignSampleGrabberOutput之前调用以下filterGraph.Play;

procedure TForm1.ReassignSampleGrabberOutput;
var
  nullRenderer : IBaseFilter;
  nullRendererPins: IEnumPins;
  nullRendererPin : IPin;
  graph:   IGraphBuilder;
begin

  nullRenderer := CreateComObject(CLSID_NullRenderer) as IBaseFilter;
  FilterGraph1.QueryInterface(IID_IGraphBuilder, graph);
  graph.AddFilter(nullRenderer, 'Null Renderer');

  nullRenderer.EnumPins(nullRendererPins);

  nullRendererPins.Reset;

  if nullRendererPins.Next(1, nullRendererPin, nil) = S_OK then
  begin
    //SampleGrabber1.OutPutPin.Disconnect;
    //SampleGrabber1.OutPutPin.Connect(nullRendererPin, nil);

    graph.Disconnect(SampleGrabber1.OutPutPin);
    graph.FindFilterByName('Video Renderer', filter);
    graph.RemoveFilter(filter);
    graph.Connect(SampleGrabber1.OutPutPin, nullRendererPin);

  end;
end;

Answer 1

Null Renderer Filter是一个标准的过滤器/类。在代码中，只需实例化它(CoCreateInstance)，将其添加到图中，并将其输入引脚连接到示例Grabber的未连接输出引脚。

在Delphi/DSPack中，应该是这样的：

Renderer := CreateComObject(CLSID_NullRenderer) as IBaseFilter;
