我正在学习如何用ER图解方法进行数据建模。

Question

我正在学习如何使用ER图表方法进行数据建模。有人能帮我处理这个案子吗。

图表应该包含两个实体，雇员和课程。employee实体包含员工ID的PK和以下附加属性：

1. 雇员姓名
2. 出生日期

课程实体包含一个带有以下附加属性的PK课程ID。

1. 课程名称
2. 主题

此外，在完成日期的关系上还有一个属性(属性)。如果我想跟踪员工每次完成课程时都会通知哪些员工，那么在Visio中建模的正确方法是什么。

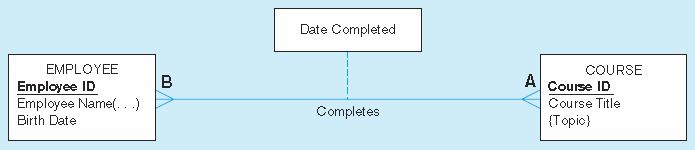

到目前为止，我尝试过的是：

​

​

Answer 1

这一问题的答案实际上取决于您使用的是什么符号。例如，从图表中可以看出，您使用的是混合IE/IDEF1X符号。在这种表示法和方法中，关系不能有属性。在这种情况下，需要创建一个解决关系的交叉实体。有时，这也被称为关联实体或解析实体。

我猜从关系和属性来看，你的交叉实体就像完成课程一样。这样你就有了看起来像这样的东西：

EMPLOYEE -completes----< COURSE COMPLETTION > -----completes -- COURSE

课程完成将继承每个实体的标识符：

COURSE COMPLETION
=========================
COURSE ID (PK)
EMPLOYEE ID (PK)
DATE COMPLETED

还想加入这样一个事实，即这只为每个员工/课程对提供了一个完成任务。这可能并不能反映现实生活。

我不太明白你关于通知的补充问题。你能详述一下吗？
