在802.11 Wireshark跟踪中解释帧控制字节

Question

我有一个Wi捕获(.pcap)，我正在分析，并遇到了在我看来是前后矛盾的802.11规范和Wireshark对数据的解释。具体来说，我想拆开的是2字节的802.11帧控制字段.

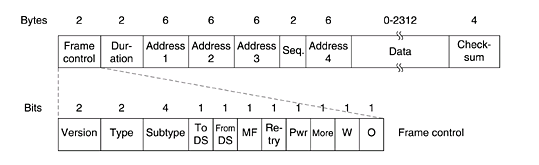

来自http://www4.ncsu.edu/~aliu3/802.bmp的Frame字段子字段的格式如下：

​

​

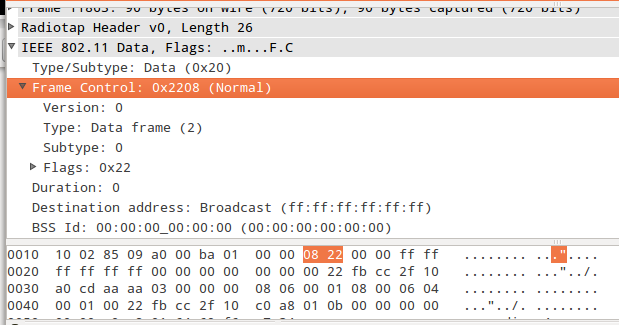

下面是一个让我困惑的包的Wireshark屏幕盖：

​

​

因此，根据Wireshark截图，Frame字段的标志部分(最后8位)是0x22，这很好。0x08的版本/类型/子类型如何与Wireshark对框架的描述匹配，这让我感到困惑。

0x08 = 0000 1000b，我认为它将转换为Version = 00，Type = 00 (我认为它指的是管理而不是数据框架)和Subtype = 1000 (我认为它将是一个信标框架)。因此，我希望这个框架是一个管理框架，更具体地说，是一个信标框架。然而，Wireshark将其报告为数据框架。让我困惑的第二件事是，Wireshark将0x20从Type/Subtype: Data (0x20)行中拉出来的地方。

有人能为我澄清我对802.11规范/Wireshark捕获的解释吗?为什么两者不一致？

Answer 1

您的示例中的数据帧是0x08，因为帧控件(FC)的字节的布局。0x08 = 00001000 -前4位(0000)是子类型。0000是此帧的子类型-下一个2位(10)是类型，它是2小数位，因此是数据类型帧，最后2位(00)是版本，为0。

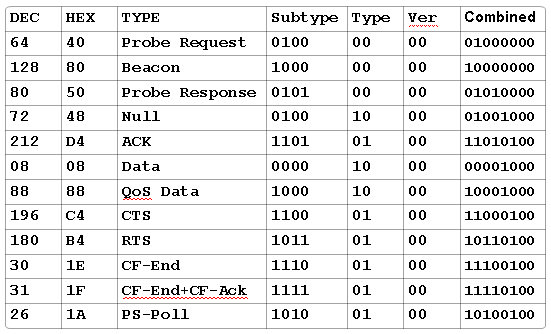

下表为几个框架类型转换FC的子类型类型版本字节的十六进制值。将QoS数据与普通数据帧进行比较可能确实有助于降低这一性能。请注意，这张桌子可能有一两个错误，因为我刚刚把它收拾好了。

你是对的，1000是一个灯塔的框架，你只是看错了位。

​

​

您有一个无线电头，您可以从pcap获得类似于以下类型的dec表示：

int type = pkt_data[20] >> 2;

Answer 2

这是一个常见的错误，肯定已经咬了我好几次了。

这取决于拜德的命令。

当您有一个要表示的多字节数时，就会出现一个问题:您首先放置/发送的是哪个字节？

自然(人类)字节顺序是把大段放在第一位，然后是后面的较小部分，从左到右，也就是大端点。请注意，从程序员的角度来看，每个字节中的位从不是错误的。

例如，1234小数点需要2个字节，04D2十六进制。您是写/发送04 D2，还是D2 04？第一个是大端，第二个是小端。

为了使其更加混乱，所涉及的机制可能使用不同的字节顺序。

有Network顺序，在本例中为Little-endian，体系结构字节顺序(对于每个CPU体系结构可以不同)，数据可能位于一个缓冲区中，因此它将根据您是从上到下还是从下到顶读取缓冲区而有所不同。

解释哪些位也可以是“向后”也是没有帮助的，就像您在最初的文章中所做的那样。

Answer 3

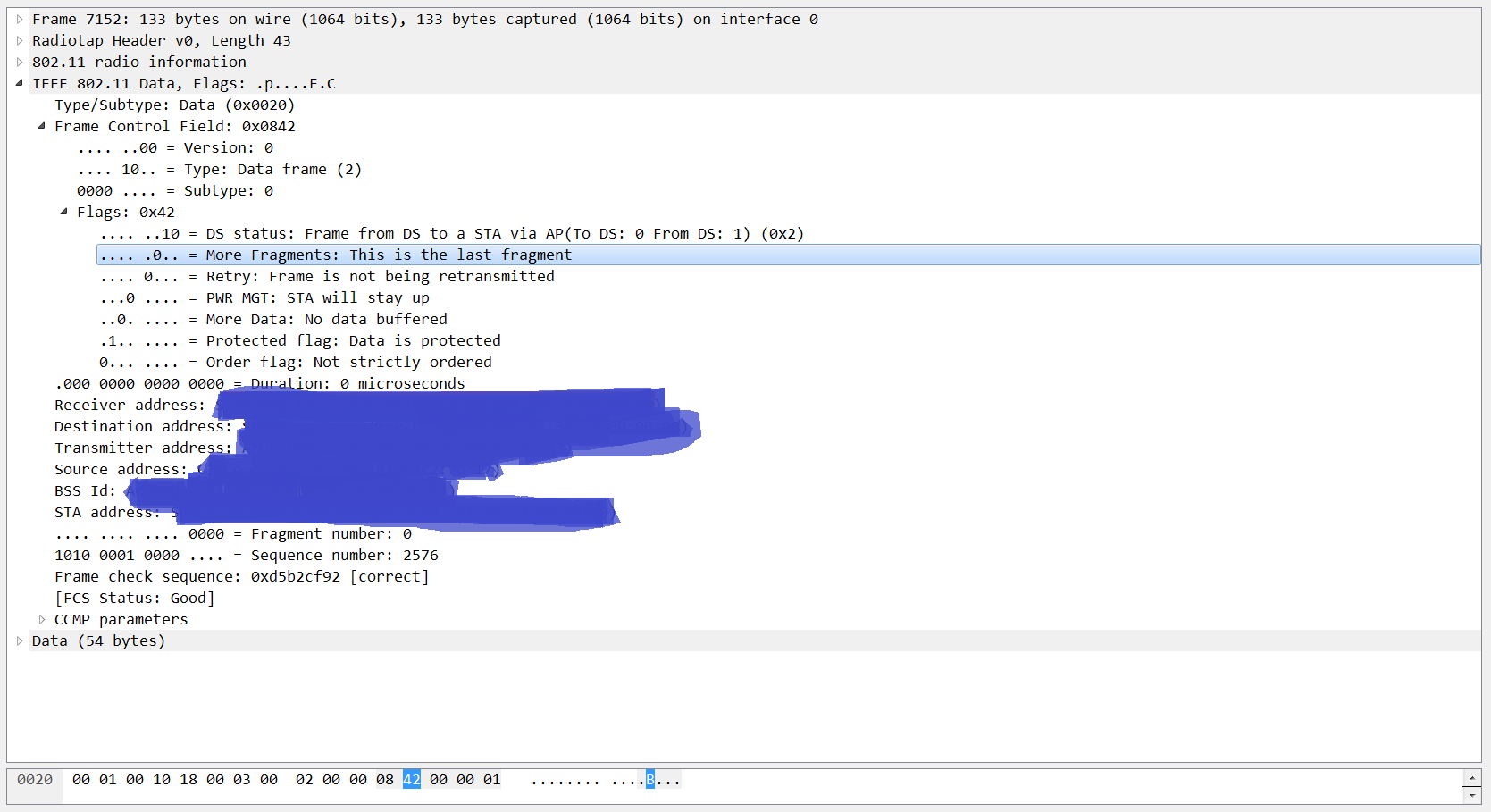

我正在windows上使用wireshark version-2.4.3。我的数据采集文件如下所示。

Frame control field = 0x0842 i.e., in binary format 0000 1000 0100 0010
Framecontrol flag field = 0x42.i.e., in binary format 0100 0010

因此，根据我的理解，框架控制字段中的LSB 8bits将对应于标志。

MSB 8位将对应于子类型、类型、版本，例如，在我的例子中，0000-subtype & 10-type & 00-version。

它是子类型0的数据帧。

在您的情况下，这可能是wireshark的错误。它应该将帧控制字段取消为0x0822，而不是0x2208。

标志字段正确显示为0x22。

在我的例子中，我使用的是wireshark-2.4.3，框架控制字段的显示是正确的，0x0842中的标志是0x42。

My_capture_file:

​

​
