两幅相乘图像的自动分离

Question

我正在搜索一个算法或C++/Matlab库，它可以用来将两幅图像相乘。下面给出了这个问题的一个可视化例子。

图像1可以是任何东西(比如一个相对复杂的场景)。图2非常简单，可以用数学方法生成。图像2总是具有相似的形态学(即下降趋势)。通过将图像1与图像2相乘(用逐点乘法)，得到一幅变换后的图像.

只考虑转换后的图像，我想估计图像1或图像2。有算法可以做到这一点吗？

下面是Matlab代码和图像：

load('trans.mat');
imageA = imread('room.jpg');
imageB = abs(response);  % loaded from MAT file

[m,n] = size(imageA);
image1 = rgb2gray( imresize(im2double(imageA), [m n]) );
image2 = imresize(im2double(imageB), [m n]);

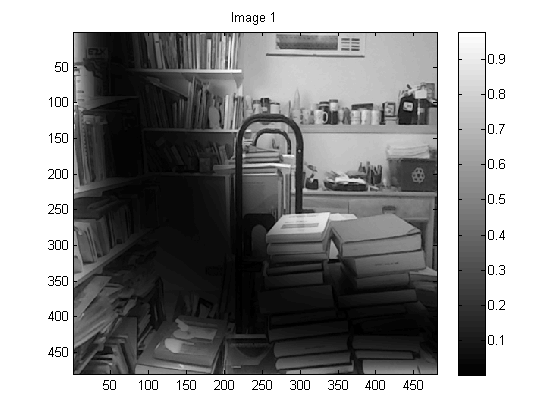

figure; imagesc(image1); colormap gray; title('Image 1 of Room')
colorbar

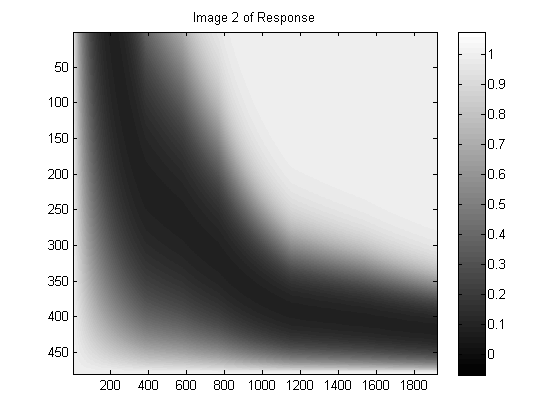

figure; imagesc(image2); colormap gray; title('Image 2 of Response')
colorbar

% This is image1 and image2 multiplied together (point-by-point)
trans = image1 .* image2;
figure; imagesc(trans); colormap gray; title('Transformed Image')
colorbar

​

​

更新

处理这个问题的方法有很多。这是我的实验结果。谢谢所有回答我问题的人！

1.图像的低通滤波

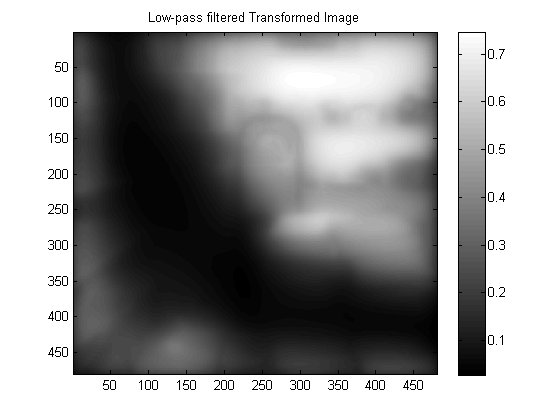

正如黄昏时所指出的，采用变换后的图像的低通滤波器返回图像2的近似。在这种情况下，低通滤波器是高斯的。您可以看到，使用低通滤波器识别图像中的乘法噪声是可能的。

​

​

2.同态滤波

按照EitenT的建议，我研究了同态滤波。知道这种类型的图像过滤的名称，我设法找到了一些引用，我认为这将有助于解决类似的问题。

1. 信号处理，图像处理和模式识别。纽约:普伦提斯·霍尔，1990年。
2. A. Oppenheim，R. Schafer，和J. Stockham，T.，“非线性滤波的乘与转信号”，IEEE关于音频和电声的交易，第16卷，第3号，第437至466页，1968年9月。
3. 盲图像反褶积:理论与应用。博卡拉顿: CRC出版社，2007年。

第五章的盲像反褶积书特别好，包含了许多同态滤波的参考文献。这可能是在许多不同的应用程序中运行良好的最广义的方法。

使用fminsearch优化3.

正如Serg所建议的，我在fminsearch中使用了一个目标函数。因为我知道噪声的数学模型，所以我可以用它作为优化算法的输入。这种方法完全是特定于问题的，可能并不总是适用于所有情况。

以下是图像2的重建：

​

​

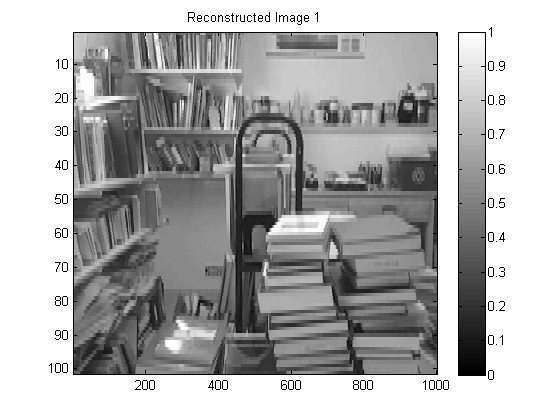

这里是图像1的重建，由图像2的重建除以形成：

​

​

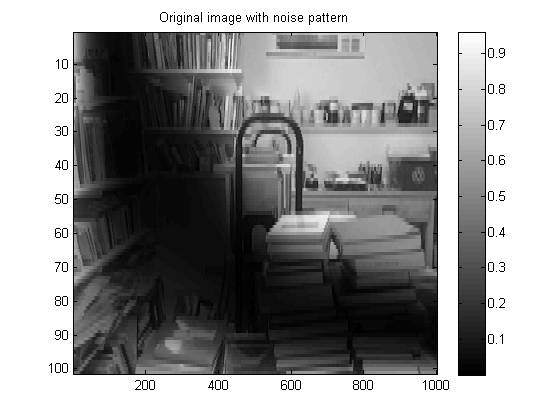

下面是包含噪声的图像：

​

​

源代码

这是我的问题的源代码。如代码所示，这是一个非常具体的应用程序，并不是所有情况下都能很好地工作。

N = 1001;
q = zeros(N, 1);
q(1:200) = 55;
q(201:300) = 120;
q(301:400) = 70;
q(401:600) = 40;
q(601:800) = 100;
q(801:1001) = 70;
dt = 0.0042;
fs = 1 / dt;
wSize = 101;
Glim = 20;
ginv = 0;
[R, ~, ~] = get_response(N, q, dt, wSize, Glim, ginv);
rows = wSize;
cols = N;
cut_val = 200;

figure; imagesc(abs(R)); title('Matrix output of algorithm')
colorbar

figure;
imagesc(abs(R)); title('abs(response)')

figure;
imagesc(imag(R)); title('imag(response)')

imageA = imread('room.jpg');

% images should be of the same size
[m,n] = size(R);
image1 =  rgb2gray( imresize(im2double(imageA), [m n]) );


% here is the multiplication (with the image in complex space)
trans = ((image1.*1i)) .* (R(end:-1:1, :));


figure;
imagesc(abs(trans)); colormap(gray);


% take the imaginary part of the response
imagLogR = imag(log(trans));


% The beginning and end points are not usable
Mderiv = zeros(rows, cols-2);
for k = 1:rows
   val = deriv_3pt(imagLogR(k,:), dt);
   val(val > cut_val) = 0;
   Mderiv(k,:) = val(1:end-1);
end


% This is the derivative of the imaginary part of R
% d/dtau(imag((log(R)))
% Do we need to remove spurious values from the matrix?
figure;
imagesc(abs(log(Mderiv)));


disp('Running iteration');
% Apply curve-fitting to get back the values
% by cycling over the cols
q0 = 10;
q1 = 500;
NN = cols - 2;
qout = zeros(NN, 1);
for k = 1:NN
    data = Mderiv(:,k);
    qout(k) = fminbnd(@(q) curve_fit_to_get_q(q, dt, rows, data),q0,q1);
end


figure; plot(q); title('q value input as vector');
ylim([0 200]); xlim([0 1001])

figure;
plot(qout); title('Reconstructed q')
ylim([0 200]); xlim([0 1001])

% make the vector the same size as the other
qout2 = [qout(1); qout; qout(end)];

% get the reconstructed response
[RR, ~, ~] = get_response(N, qout2, dt, wSize, Glim, ginv);
RR = RR(end:-1:1,:);

figure; imagesc(abs(RR)); colormap gray
title('Reconstructed Image 2')
colorbar;

% here is the reconstructed image of the room
% NOTE the division in the imagesc function
check0 = image1 .* abs(R(end:-1:1, :));
figure; imagesc(check0./abs(RR)); colormap gray
title('Reconstructed Image 1')
colorbar;

figure; imagesc(check0); colormap gray
title('Original image with noise pattern')
colorbar;

function [response, L, inte] = get_response(N, Q, dt, wSize, Glim, ginv)

fs = 1 / dt;
Npad = wSize - 1;
N1 = wSize + Npad;
N2 = floor(N1 / 2 + 1);
f = (fs/2)*linspace(0,1,N2);
omega = 2 * pi .* f';
omegah = 2 * pi * f(end);
sigma2 = exp(-(0.23*Glim + 1.63));

sign = 1;
if(ginv == 1)
    sign = -1;
end

ratio = omega ./ omegah;
rs_r = zeros(N2, 1);
rs_i = zeros(N2, 1);
termr = zeros(N2, 1);
termi = zeros(N2, 1);
termr_sub1 = zeros(N2, 1);
termi_sub1 = zeros(N2, 1);
response = zeros(N2, N);
L = zeros(N2, N);
inte = zeros(N2, N);

 % cycle over cols of matrix
for ti = 1:N

    term0 = omega ./ (2 .* Q(ti));
    gamma = 1 / (pi * Q(ti));

    % calculate for the real part
    if(ti == 1)
        Lambda = ones(N2, 1);
        termr_sub1(1) = 0;
        termr_sub1(2:end) = term0(2:end) .* (ratio(2:end).^-gamma);
    else
        termr(1) = 0;
        termr(2:end) = term0(2:end) .* (ratio(2:end).^-gamma);
        rs_r = rs_r - dt.*(termr + termr_sub1);
        termr_sub1 = termr;
        Beta = exp( -1 .* -0.5 .* rs_r );

        Lambda = (Beta + sigma2) ./ (Beta.^2 + sigma2);  % vector
    end

    % calculate for the complex part
    if(ginv == 1)
        termi(1) = 0;
        termi(2:end) = (ratio(2:end).^(sign .* gamma) - 1) .* omega(2:end);
    else
        termi = (ratio.^(sign .* gamma) - 1) .* omega;
    end
    rs_i = rs_i - dt.*(termi + termi_sub1);
    termi_sub1 = termi;
    integrand = exp( 1i .* -0.5 .* rs_i );

    L(:,ti) = Lambda;
    inte(:,ti) = integrand;

    if(ginv == 1)
        response(:,ti) = Lambda .* integrand;
    else
        response(:,ti) = (1 ./ Lambda) .* integrand;
    end
end % ti loop

function sse = curve_fit_to_get_q(q, dt, rows, data)

% q = trial q value
% dt = timestep
% rows = number of rows
% data = actual dataset

fs = 1 / dt;
N2 = rows;
f = (fs/2)*linspace(0,1,N2);  % vector for frequency along cols
omega = 2 * pi .* f';
omegah = 2 * pi * f(end);
ratio = omega ./ omegah;

gamma = 1 / (pi * q);

% calculate for the complex part
termi = ((ratio.^(gamma)) - 1) .* omega;

% for now, just reverse termi
termi = termi(end:-1:1);
%

% Do non-linear curve-fitting

% termi is a column-vector with the generated noise pattern
% data is the log-transformed image
% sse is the value that is returned to fminsearchbnd
Error_Vector =  termi - data;
sse = sum(Error_Vector.^2);

function output = deriv_3pt(x, dt)

N = length(x);
N0 = N - 1;
output = zeros(N0, 1);
denom = 2 * dt;

for k = 2:N0
   output(k - 1) = (x(k+1) - x(k-1)) / denom;
end

Answer 1

我会尝试约束优化(Matlab中的fmincon)。如果您了解第二张图像的来源/性质，您可能可以定义一个多变量函数来生成类似的噪声模式。目标函数可以是生成的噪声图像与最后一幅图像之间的相关性。

Answer 2

这将是一个困难的、不可靠的过程，因为您正在从根本上试图提取已被破坏的信息(两幅图像的分离)。把它完美地带回来是不可能的，你能做的最好的就是猜测。

如果第二幅图像总是相对“平滑”，则可以通过对转换后的图像应用强的低通滤波器来重建它(或者至少是对它的近似)。有了它，你可以倒置乘法，或者等效地使用互补的高通滤波器来获得第一幅图像。它不会完全一样，但至少会是一些东西。
