iOS CGPath性能

Question

更新

我克服了CG的局限性，用OpenGL绘制了所有的东西。仍然有一些小故障，但到目前为止，它运行得更快了。

一些有趣的观点：

• GLKView：这是一个特定于iOS的视图，它在设置OpenGL上下文和呈现循环方面有很大帮助。如果你不在iOS，恐怕只能靠你自己了。
• 着色精度：当前版本的OpenGL ES (2.0)中着色器变量的精度为16位。这对我来说有点低，所以我用16位变量对来模拟32位算术。

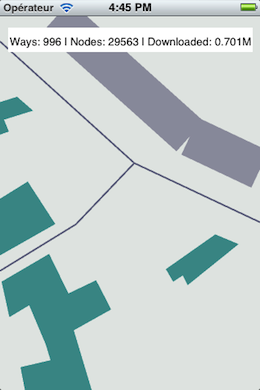

• GL_LINES：OpenGL ES可以本机绘制简单的线条。不是很好(没有关节，没有帽子，见下面屏幕截图顶部的紫色/灰色线)，但是要改善你必须写一个自定义着色器，将每一行转换成一个三角形条，并祈祷它的工作！(据说，当浏览器告诉你Canvas2D是GPU加速的时候，浏览器就是这样做的)

​

• 绘制尽可能少的。我认为这是有意义的，但是您可以经常避免渲染那些在视口之外的东西。
• OpenGL ES没有对填充多边形的支持，所以您必须自己对它们进行tesselate。考虑使用iPhone：这是MESA代码的一个端口，它非常好，尽管它有点难用(没有标准的Objective接口)。

原始问题

我正在我的滚动视图的drawRect方法中绘制大量的drawRect(通常超过1000)，当用户用手指平移时，这个方法会被刷新。我在JavaScript中为浏览器提供了相同的应用程序，我正在尝试将其移植到iOS原生应用程序中。

iOS测试代码是(有100行操作，path是预先生成的CGMutablePathRef)：

- (void) drawRect:(CGRect)rect {
    // Start the timer
    BSInitClass(@"Renderer");
    BSStartTimedOp(@"Rendering");

    // Get the context
    CGContextRef context = UIGraphicsGetCurrentContext();
    CGContextSetLineWidth(context, 2.0);
    CGContextSetFillColorWithColor(context, [[UIColor redColor] CGColor]);
    CGContextSetStrokeColorWithColor(context, [[UIColor blueColor] CGColor]);
    CGContextTranslateCTM(context, 800, 800);

    // Draw the points
    CGContextAddPath(context, path);
    CGContextStrokePath(context);

    // Display the elapsed time
    BSEndTimedOp(@"Rendering");
}

在JavaScript中，用于参考的代码是(具有10000行操作)：

window.onload = function() {
  canvas = document.getElementById("test");
  ctx = canvas.getContext("2d");

  // Prepare the points before drawing
  var data = [];
  for (var i = 0; i < 100; i++) data.push ({x: Math.random()*canvas.width, y: Math.random()*canvas.height});

  // Draw those points, and write the elapsed time
  var __start = new Date().getTime();
  for (var i = 0; i < 100; i++) {
    for (var j = 0; j < data.length; j++) {
      var d = data[j];
      if (j == 0) ctx.moveTo (d.x, d.y);
      else ctx.lineTo(d.x,d.y)
    }
  }
  ctx.stroke();
  document.write ("Finished in " + (new Date().getTime() - __start) + "ms");
};

现在，与iOS相比，我在优化iOS方面要熟练得多，但是，经过一些分析之后，与JavaScript相比，CGPath的开销似乎绝对是非常糟糕的。这两个代码段在真正的设备上以大约相同的速度运行，而JavaScript代码的行数是Quartz2D代码的100倍！

编辑:这里是仪器时间分析器的顶部：

Running Time   Self             Symbol Name
6487.0ms       77.8%  6487.0    aa_render
449.0ms        5.3%   449.0     aa_intersection_event
112.0ms        1.3%   112.0     CGSColorMaskCopyARGB8888
73.0ms         0.8%   73.0      objc::DenseMap<objc_object*, unsigned long, true, objc::DenseMapInfo<objc_object*>, objc::DenseMapInfo<unsigned long> >::LookupBucketFor(objc_object* const&, std::pair<objc_object*, unsigned long>*&) const
69.0ms         0.8%   69.0      CGSFillDRAM8by1
66.0ms         0.7%   66.0      ml_set_interrupts_enabled
46.0ms         0.5%   46.0      objc_msgSend
42.0ms         0.5%   42.0      floor
29.0ms         0.3%   29.0      aa_ael_insert

我的理解是，这在iOS上应该要快得多，因为代码是本机的.所以，你知道吗

• ...what我在这里做错了吗？
• 如果有另一种更好的解决方案来实时绘制那么多的线，...and？

非常感谢!

Answer 1

正如您在问题中所描述的，使用OpenGL是正确的解决方案。理论上，您可以用OpenGL来模拟各种图形，但是您需要自己实现所有的形状算法。例如，您需要自己扩展线条的边缘角。在OpenGL中没有行的概念。线条绘制是一种实用功能，几乎只用于调试。你应该把每件事看成是一组三角形。

我相信16位浮点数对大多数绘图来说都足够了。如果您使用的坐标具有较大的数字，请考虑将空间划分为多个扇区，以使坐标数更小。当浮标变得非常大或非常小时，它的精度就会变差。

更新

我认为，如果您尝试在UIKit显示器上显示OpenGL，您很快就会遇到这个问题。不幸的是，我还没有找到解决办法。

• 如何将OpenGL绘图与UIKit更新同步

Answer 2

您通过使用CGPath来破坏CGContextAddPath的性能。

苹果明确表示，这将缓慢运行--如果您希望它运行得很快，则需要将您的CGPath对象附加到CAShapeLayer实例。

您正在进行动态的、运行时绘图--阻止了所有Apple的性能优化。尝试切换到CALayer --尤其是CAShapeLayer --您应该会看到性能有了很大的提高。

(注意: CG呈现中还有其他可能影响此用例的性能缺陷，例如CG/Quartz/CA中模糊的默认设置，但是.您首先需要消除CGContextAddPath上的瓶颈)
