RenderMan事件向量不一致

Question

我正在努力翻译一系列的光和表面着色器从3乐趣到PRMan，我已经发现两者之间的差异，我无法解决。当表面着色器由于光线着色器中的痕迹而被评估其传输不透明度时，PRMan中的入射矢量PRMan似乎被设置为表面的法线。

在我的例子场景中，有一个半球漂浮在光盘上方。远处的光线从上面投射到它们后面的表面上(对于光来说有点向后一点，但这是一个演示)。半球上的表面被摄像机观察到的法线呈现为实色，但当被询问以进行传输时，表面呈现出入射方向的不透明度。

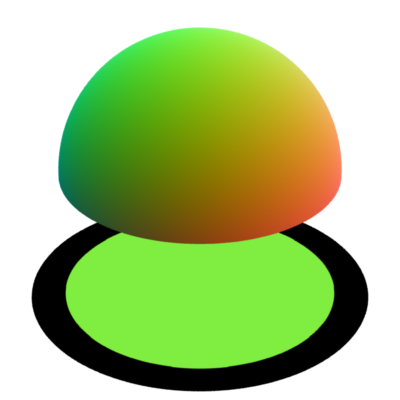

这就是我所期望的样子，也是我从3Delight那里得到的：

​

​

注意，地板是实心的，几乎是纯绿色的；如果入射角是垂直的，我们所期望的颜色。然而，当我用PRMan呈现完全相同的场景时，我会收到这样的结果：

​

​

它似乎是在突出法线。

我尝试通过rayinfo获取值并计算一个新的I，但这些值都与实际设置的I匹配。我也注意到了与E之间的差异，但我无法确定在PRMan中设置的是什么。

问:我怎样才能得到我期待的事件向量？

scene.rib含量

Display "falloff.tiff" "framebuffer" "rgba"
Projection "perspective" "fov" [17]
Format 400 400 1
ShadingRate 0.25
PixelSamples 3 3

# Move the camera
Translate 0 -0.65 10
Rotate 30 -1 0 0

Option "searchpath" "string shader" ".:&"

WorldBegin

    LightSource "projector" "projector_light"
        "point to" [0 -1 0]

    Surface "matte"
    TransformBegin
        Rotate 90 1 0 0
        Disk 0 1.25 360
    TransformEnd

    Surface "inspect_incident"
    Attribute "visibility" "integer transmission" [1]
    Attribute "shade" "string transmissionhitmode" "shader"
    TransformBegin
        Translate 0 1 0
        Rotate -90 1 0 0
        Sphere 1 0 1 360
    TransformEnd

WorldEnd

projector.sl含量

light projector(

    float intensity = 1;
    color lightcolor = 1;

    point from = point "shader" (0,0,0);
    point to = point "shader" (0,0,1);
    float maxdist = 1e12;

) {

    uniform vector dir = normalize(to - from);
    solar(dir, 0.0) {
        Cl = intensity * lightcolor * (1 - transmission(Ps, Ps - dir * maxdist));
    }

}

inspect_incident.sl含量

class inspect_incident() {

    public void opacity(output color Oi) {
        vector In = normalize(I);
        Oi = color((In + 1) / 2);
    }

    public void surface(output color Ci, Oi) {
        vector Nn = normalize(N);
        Ci = color((Nn + 1) / 2);
        Oi = 1;
    }

}

Answer 1

引用关于表面着色器的特殊__computesOpacity参数的文档：

值0表示着色器不计算不透明度(即Oi == Os)。这可以用于覆盖着色器的传输命中模式。对于这样的着色器，不透明度()方法将被跳过以进行射线传输。

值1表示着色器确实计算不透明度。这样的着色器将运行，以评估其不透明度的透射射线。该结果可以由呈现器缓存，因此必须独立于视图。

值2表示着色器以视图依赖的方式计算不透明度.因此，渲染器将避免缓存传输射线的不透明度。这种不透明度仍然是为了控制漫射和镜面射线的连续性而缓存的，但是可以使用面影()或透射()来生成与视图相关的阴影。对于模式2，不透明度()方法必须仅依赖于对raytype ==“传输”的检查中依赖于视图的实体。

引用皮克斯的布赖恩的话：

将其设置为2来做您想做的事情。您所看到的是，呈现只使用圆顶的I运行一次I，并缓存.

。
