ModelVisual3D与DiffuseMaterial的透明性

Question

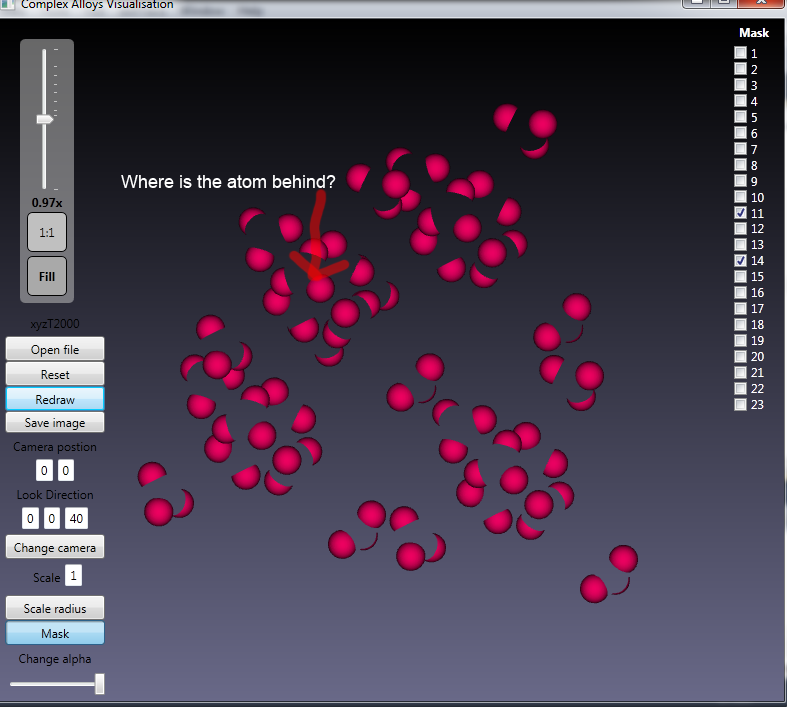

我遇到了一个问题，对我来说似乎是个小问题。我正在制作一个应用程序，它能在水晶中可视化原子。这个问题在于它绘制了一个透明的对象，并将对象隐藏在后面。

​

​

以下是代码：

        foreach (var atom in filteredAtoms)
        {
            var color = new Color();

            color.ScR = (float)atom.AluminiumProbability;
            //color.G = 50;
            color.ScB = (float)atom.MagnesiumProbability;
            //setting alpha channel but Opacity doens't work as well
            color.ScA = (float)(1.0 - atom.VacancyProbability); //(float)1.0;//
            DiffuseMaterial material = new DiffuseMaterial(new SolidColorBrush(color));
            //material.Brush.Opacity = 1.0 - atom.VacancyProbability;

            // make visuals and add them to
            atomBuldier.Add(new Point3D(atom.X * Atom.ToAngstrom, atom.Y * Atom.ToAngstrom, atom.Z * Atom.ToAngstrom), material);
        }

当我把材料换成EmissiveMaterial时，没有“切割”原子。我搜索了这个职位，但是给出的建议不适用于这种情况。

这是一个应用于3D的2D刷子的bug吗？

完整的源代码可以在这里找到http://alloysvisualisation.codeplex.com，dll和一个测试文件http://alloysvisualisation.codeplex.com/releases beta链接。

复制步骤：

1. 午餐应用
2. 单击“打开文件”按钮
3. 打开测试文件(xyzT2000.chmc)
4. 单击掩蔽按钮
5. 检查11 (原子序列几乎是透明的)
6. 踢重画

Answer 1

对于透明原子，必须禁用z-缓冲区写入。我不熟悉WPF，但是您可能可以在外观或物质对象中设置它。

出现此问题的原因如下：

当一个透明原子呈现时，它会将其深度写入z-缓冲区.随后呈现并应该出现的非透明原子不会被写入帧缓冲区，因为它们的z值不能通过z测试，因为透明原子的z-缓冲区中已经有z-值。

简而言之，显卡将透明原子视为不透明原子，并隐藏在其背后的任何东西。

编辑：在查看WPF时，它看起来相当高，没有直接控制z缓冲区的行为。

根据此链接的说法，发射和反射的材料不会写入z-缓冲区，所以在使用透明对象时使用这些是解决方案。
