带有alpha混合图标的图像列表失去了透明度

Question

这里(或多或少)有一个相关的问题：Delphi -在运行时用图标填充图像列表“破坏”透明度。。

我测试了@TOndrej 回答。但我似乎需要启用可视化样式(XP Manifest)才能工作( Windows公共控件的6.0版将被使用--我现在不想这么做)。我通过ExtractIconEx和ImageList_AddIcon在运行时添加图标。

显然，将ImageList.Handle设置为使用系统图像列表句柄，不需要XP .因此，即使是我在D3中回写的一个旧程序，当我使用系统映像列表显示文件列表(带有TListView)时，也会正确地显示α混合图标。

我在徘徊，系统图像列表有什么特别之处，以及它是如何创建的，以便在所有情况下都支持alpha混合？--我搞不清楚。下面是一些示例代码：

unit Unit1;

interface

uses
  Windows, Messages, SysUtils, Variants, Classes, Graphics, Controls, Forms,
  Dialogs, Menus, ImgList, StdCtrls, ShellAPI, ExtCtrls, Commctrl;

type
  TForm1 = class(TForm)
    ImageList1: TImageList;
    PopupMenu1: TPopupMenu;
    MenuItem1: TMenuItem;
    Button1: TButton;
    Button2: TButton;
    procedure FormCreate(Sender: TObject);
    procedure Button1Click(Sender: TObject);
    procedure Button2Click(Sender: TObject);
  private
    FileName: string;
  end;

var
  Form1: TForm1;

implementation

{$R *.dfm}
// {$R WindowsXP.res}

procedure TForm1.FormCreate(Sender: TObject);
begin
  PopupMenu1.Images := ImageList1;
  FileName := 'C:\Program Files\Mozilla Firefox\firefox.exe';
end;

procedure TForm1.Button1Click(Sender: TObject);
var
  IconPath: string;
  IconIndex: Integer;
  hIconLarge, hIconSmall: HICON;
begin
  IconPath := FileName;
  IconIndex := 0; // index can be other than 0

  ExtractIconEx(PChar(IconPath), IconIndex, hIconLarge, hIconSmall, 1);

  Self.Refresh; // erase form
  DrawIconEx(Canvas.Handle, 10, 10, hIconSmall, 0, 16, 16, 0,
    DI_IMAGE or DI_MASK); // this will draw ok on the form

  // ImageList1.DrawingStyle := dsTransparent;
  ImageList1.Handle := ImageList_Create(ImageList1.Width, ImageList1.Height,
    {ILC_COLORDDB} ILC_COLOR32 or ILC_MASK, 0, ImageList1.AllocBy);
  ImageList_AddIcon(ImageList1.Handle, hIconSmall);

  MenuItem1.ImageIndex := 0;

  DestroyIcon(hIconSmall);
  DestroyIcon(hIconLarge);

  PopupMenu1.Popup(Mouse.CursorPos.X, Mouse.CursorPos.Y);
end;

procedure TForm1.Button2Click(Sender: TObject);
// using sys image-list will work with or without Manifest
type
  DWORD_PTR = DWORD;
var
  ShFileINfo :TShFileInfo;
  SysImageList: DWORD_PTR;
  FileName: string;
begin
  SysImageList := ShGetFileInfo(nil, 0, ShFileInfo, SizeOf(ShFileInfo),
    SHGFI_SYSICONINDEX OR SHGFI_SMALLICON);

  if SysImageList = 0 then Exit;
  ImageList1.Handle := SysImageList;
  ImageList1.ShareImages := True;

  if ShGetFileInfo(PChar(FileName), 0, ShFileInfo, SizeOf(ShFileInfo),
    SHGFI_SYSICONINDEX OR SHGFI_ICON OR SHGFI_SMALLICON) <> 0 then
  begin
    MenuItem1.ImageIndex := ShFileInfo.IIcon;
    Self.Refresh; // erase form
    DrawIconEx(Canvas.Handle, 10, 10, ShFileInfo.hIcon, 0, 16, 16, 0,
      DI_IMAGE or DI_MASK);
    DestroyIcon(ShFileInfo.hIcon); // todo: do I need to destroy here?

    PopupMenu1.Popup(Mouse.CursorPos.X, Mouse.CursorPos.Y);
  end;
end;

end.

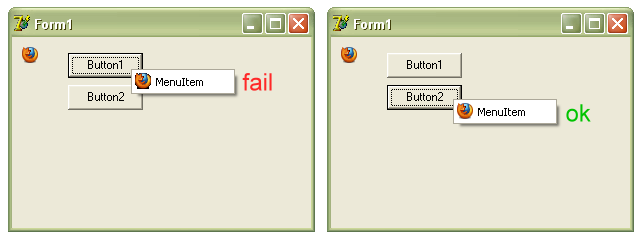

视觉样式禁用

​

​

可视化样式启用

​

​

解决方法是使用interposer类或子类TImageList并重写DoDraw 如图所示，但我真正想知道的是如何创建与系统图像列表相同的图像列表。

注意:我了解TPngImageList，不想在本例中使用它。

编辑：@David的回答(和评论)是正确的：

您必须显式地链接到ImageList_Create (v6)，因为否则它将在模块加载时被隐式链接，并且将绑定到v5.8

示例代码(不使用激活上下文API)：

function ImageList_Create_V6(CX, CY: Integer; Flags: UINT; Initial, Grow: Integer): HIMAGELIST;
var
  h: HMODULE;
  _ImageList_Create: function(CX, CY: Integer; Flags: UINT;
    Initial, Grow: Integer): HIMAGELIST; stdcall;
begin
  // TODO: find comctl32.dll v6 path programmatically
  h := LoadLibrary('C:\WINDOWS\WinSxS\x86_Microsoft.Windows.Common-Controls_6595b64144ccf1df_6.0.2600.5512_x-ww_35d4ce83\comctl32.dll');
  if h <> 0 then
  try
    _ImageList_Create := GetProcAddress(h, 'ImageList_Create');
    if Assigned(_ImageList_Create) then
      Result := _ImageList_Create(CX, CY, Flags, Initial, Grow);
  finally
    FreeLibrary(h);
  end;
end;

procedure TForm1.Button1Click(Sender: TObject);
begin
  ...
  ImageList1.Handle := ImageList_Create_V6(ImageList1.Width, ImageList1.Height,
    ILC_COLOR32 or ILC_MASK, 0, ImageList1.AllocBy);
  ...
end;

Edi2: @David的示例代码，它展示了如何通过Activation正确地完成它。

Answer 1

图像列表控件有两个版本。v5.8版本和v6版本。系统映像列表是系统拥有的共享共体，并使用v6版本。它在任何其他方面都没有什么特别之处，它只是一个普通的v6图像列表。在您的应用程序中，您的图像列表要么是v5.8，要么是v6，这取决于您是否包括清单。但是系统拥有的图像列表总是v6。

我不知道你为什么不想在你的应用程序中使用v6通用控件。但是，有了这个约束，您就可以在创建映像列表时使用激活上下文API在本地使用v6公共控件。这将解决您的问题，并让您的应用程序的其余部分与v5.8通用控件。
