航天模拟器同心指示方阵制导计算机目标

Question

我正在和一些人一起做一个3D空间交易游戏，我被分配做的一件事就是制作一个引导计算机“隧道”，飞船通过这个隧道，这个隧道是由用户飞到目的地的正方形组成的，随着用户离目的地越来越近，这个隧道的数量也在增加。

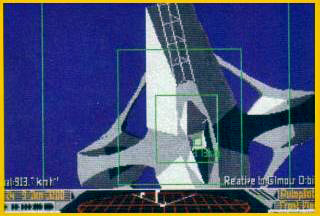

它只需要渲染方格为前面的点，因为这是所有可见的用户。在前往目的地的途中，飞船的计算机应该在HUD上放置方格，表示你和目的地之间的不动点，它们在距离上很小，并且在接近飞船的时候变得越来越大。

​

​

我尝试过实现这一点，但似乎无法理解，主要是使用对数(Math.log10(x)等)。我试着得到船在“对数空间”中的位置，以帮助找出绘制正方形时应该从哪个索引开始，但是当我只有距离目的地的距离来处理这个问题时，尤其是当你考虑到方格的数量必须动态变化，以确保它们固定在正确的空间位置时(也就是说，这些方块在被对数转换之前的间隔是200左右)。

关于这一点，我有一个在0.0d开始到1.0d结束之间的ship的工作实现，尽管实现不是很好。总之，这个问题本质上归结为一维性质。如能就这一问题提出任何建议，包括可能的解决办法，以达到同样的效果或解决办法，我们将不胜感激。

​

​

(还有一个Youtube视频显示了这个效果：http://www.youtube.com/watch?v=79F9Nj7GgfM&t=3m5s)

干杯,

克里斯

编辑:改写了整个问题。

编辑:新的测试床代码：

package st;

import java.awt.BorderLayout;
import java.awt.Canvas;
import java.awt.Color;
import java.awt.Dimension;
import java.awt.Font;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.awt.GraphicsDevice;
import java.awt.GraphicsEnvironment;
import java.awt.event.ActionEvent;
import java.awt.event.ActionListener;
import java.awt.image.BufferStrategy;
import java.text.DecimalFormat;
import javax.swing.JFrame;
import javax.swing.JPanel;
import javax.swing.SwingUtilities;
import javax.swing.Timer;

public class StUI2 extends JFrame {
    public static final double DEG_TO_RAD = Math.PI / 180.0d;
    public static final DecimalFormat decimalFormat = new DecimalFormat("0.0000");

    public static final Font MONO = new Font("Monospaced", Font.PLAIN, 10);

    public class StPanel extends Canvas {
        protected final Object imgLock  = new Object();
        protected int lastWidth = 1, lastHeight = 1;
        protected boolean first = true;
        protected Color bgColour = Color.DARK_GRAY, gridColour = Color.GRAY;

        double shipWrap = 700;
        double shipFrame = 100;
        double shipPos = 0;
        long lastUpdateTimeMS = -1;
        long currUpdateTimeMS = -1;

        public StPanel() {
            setFocusable(true);
            setMinimumSize(new Dimension(1, 1));
            setAlwaysOnTop(true);
        }

        public void internalPaint(Graphics2D g) {
            synchronized (imgLock) {
                if (lastUpdateTimeMS < 0) {
                    lastUpdateTimeMS = System.currentTimeMillis();
                }
                currUpdateTimeMS = System.currentTimeMillis();
                long diffMS = currUpdateTimeMS - lastUpdateTimeMS;

                g.setFont(MONO);

                shipPos += (60d * ((double)diffMS / 1000));
                if (shipPos > shipWrap) {
                    shipPos = 0d;
                }

                double shipPosPerc = shipPos / shipWrap;
                double distToDest = shipWrap - shipPos;
                double compression = 1000d / distToDest;

                g.setColor(bgColour);
                Dimension d = getSize();
                g.fillRect(0, 0, (int)d.getWidth(), (int)d.getHeight());

                //int amnt2 = (int)unlog10((1000d / distToDest));

                g.setColor(Color.WHITE);
                g.drawString("shipPos:    " + decimalFormat.format(shipPos),     10, 10);
                g.drawString("distToDest: " + decimalFormat.format(distToDest),  10, 20);

                g.drawString("shipWrap:   " + decimalFormat.format(shipWrap),    150, 10);

                int offset = 40;

                g.setFont(MONO);

                double scalingFactor = 10d;

                double dist = 0;
                int curri = 0;
                int i = 0;
                do {
                    curri = i;
                    g.setColor(Color.GREEN);

                    dist = distToDest - getSquareDistance(distToDest, scalingFactor, i);
                    double sqh = getSquareHeight(dist, 100d * DEG_TO_RAD);
                    g.drawLine(30 + (int)dist, (offset + 50) - (int)(sqh / 2d), 30 + (int)dist, (offset + 50) + (int)(sqh / 2d));
                    g.setColor(Color.LIGHT_GRAY);
                    g.drawString("i: " +  i + ", dist: " + decimalFormat.format(dist), 10, 120 + (i * 10));
                    i++;
                } while (dist < distToDest);

                g.drawLine(10, 122, 200, 122);
                g.drawString("last / i: " +  curri + ", dist: " + decimalFormat.format(dist), 10, 122 + (i * 10));

                g.setColor(Color.MAGENTA);
                g.fillOval(30 + (int)shipPos, offset + 50, 4, 4);

                lastUpdateTimeMS = currUpdateTimeMS;
            }
        }

        public double getSquareDistance(double initialDist, double scalingFactor, int num) {
            return Math.pow(scalingFactor, num) * num * initialDist;
        }

        public double getSquareHeight(double distance, double angle) {
            return distance / Math.tan(angle);
        }

        /* (non-Javadoc)
         * @see java.awt.Canvas#paint(java.awt.Graphics)
         */
        @Override
        public void paint(Graphics g) {
            internalPaint((Graphics2D)g);
        }

        public void redraw() {
            synchronized (imgLock) {
                Dimension d = getSize();
                if (d.width == 0)  d.width = 1;
                if (d.height == 0) d.height = 1;

                if (first || d.getWidth() != lastWidth || d.getHeight() != lastHeight) {
                    first = false;

                    // remake buf
                    GraphicsEnvironment ge = GraphicsEnvironment.getLocalGraphicsEnvironment();
                    //create an object that represents the device that outputs to screen (video card).
                    GraphicsDevice gd = ge.getDefaultScreenDevice();
                    gd.getDefaultConfiguration();

                    createBufferStrategy(2);

                    lastWidth  = (int)d.getWidth();
                    lastHeight = (int)d.getHeight();
                }

                BufferStrategy strategy = getBufferStrategy();
                Graphics2D g = (Graphics2D)strategy.getDrawGraphics();
                internalPaint(g);
                g.dispose();
                if (!strategy.contentsLost()) strategy.show();
            }
        }
    }

    protected final StPanel canvas;

    protected Timer viewTimer = new Timer(1000 / 60, new ActionListener() {
        @Override
        public void actionPerformed(ActionEvent e) {
            canvas.redraw();
        }
    });
    {
        viewTimer.setRepeats(true);
        viewTimer.setCoalesce(true);
    }

    /**
     * Create the applet.
     */
    public StUI2() {
        JPanel panel = new JPanel(new BorderLayout());
        setContentPane(panel);
        panel.add(canvas = new StPanel(), BorderLayout.CENTER);
        setVisible(true);
        setDefaultCloseOperation(EXIT_ON_CLOSE);
        setSize(800, 300);
        setTitle("Targetting indicator test #2");
        viewTimer.start();
    }

    public static double unlog10(double x) {
        return Math.pow(10d, x);
    }

    public static void main(String[] args) {
        SwingUtilities.invokeLater(new Runnable() {
            @Override
            public void run() {
                StUI2 ui = new StUI2();
            }
        });
    }
}

Answer 1

假设您希望这些方块的高度相等(当您到达它们时)，您可以根据到达它们的距离(d)和所需的方块高度(h)来计算缩放因子。

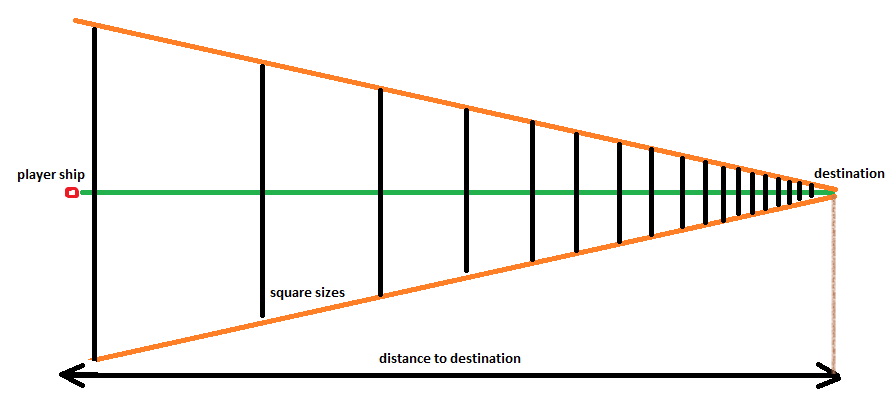

根据这两条信息，您可以计算连接船到目的地的直线(图像中的水平线)和连接正方形顶部与目的地的直线(图像中的角度线)之间的角度(atan)的逆切线(alpha)。

编辑:更正

使用角度的公式，您可以计算正方形(h')在距离目的地的任何给定距离上的高度:您知道到目的地的距离(d')和角度(alpha)；d'距离的平方的高度是h'=r'*sin(alpha) -- sin(alpha)=cos(alpha)*tan(alpha)和r'=d'/cos(alpha) (从目的地到广场顶部的距离--“半径”)。或者更容易：h'=d'*tan(alpha)。

注意:采用算法来改变高度(当你到达它们时)平方比较简单:在计算角度时，只需假设一个固定高度的(幻影)平方，并相对于它的平方进行缩放。

如果您的图形库为您计算距离d'的正方形的高度，那么更好的是，您只需要计算出放置方块的距离。

广场离目的地有多远？

1)如果您想要显示不同数量的方格(在船前面)，但可能要考虑无限个平方(基于d)，您可以选择最近的平方到目的地(d1)的距离，并根据公式s^k*k*d1计算其他平方的距离，其中s (缩放因子)是k'th平方的一个数>1(从目的地算)。当结果大于d时，可以停止算法。

请注意，如果d足够大，距离最近的方块将阻塞目的地(其中有许多，由于角度较低，它们的高度很小)。在这种情况下，您可以引入一个最小的距离(可能基于d)，在该距离以下不显示方格--您将不得不试验确切的值，以确定什么看起来正确/可接受。

2)如果您希望始终显示固定数量的平方(sn)，则可以使用公式d*s^k计算正方形与目的地的距离，其中s是一个数字< 1，k是该平方的指数(从船舶上计数)。关于小方格的考虑可能不适用于这里，除非sn很高。

若要修复更新的代码，请将相关部分更改为：

double dist = 0;
double d1 = 10;
int curri = 0;
int i = 1;
int maxSquareHeight = 40;
double angle = Math.atan(maxSquareHeight/distToDest);
while (true)
{
  curri = i;
  g.setColor(Color.GREEN);

  dist = getSquareDistance(d1, scalingFactor, i);
  if (dist > distToDest) {
    break;
  }
  double sqh = getSquareHeight(dist, angle);
  g.drawLine(30 + (int)(shipWrap - dist), offset+50-(int)(sqh / 2d), 30 + (int)(shipWrap - dist), offset+50+(int)(sqh / 2d));
  g.setColor(Color.LIGHT_GRAY);
  i++;
}

public double getSquareHeight(double distance, double angle) {
  return distance * Math.tan(angle);
}

您还应该将scalingFactor降低到~1.5的量级。

编辑:如果您将公式s^k*k*d1替换为s^(k-1)*k*d1，那么第一个正方形将恰好位于距离d1。

编辑:固定正方形高度计算公式

编辑:更新的代码
