用OpenCV-Python绘制直方图

Question

我只是尝试使用新的OpenCV Python接口( cv2 )绘制直方图。

下面是我尝试过的代码：

import cv2
import numpy as np
import time

img = cv2.imread('zzz.jpg')
h = np.zeros((300,256,3))
b,g,r = cv2.split(img)
bins = np.arange(256).reshape(256,1)
color = [ (255,0,0),(0,255,0),(0,0,255) ]

for item,col in zip([b,g,r],color):
    hist_item = cv2.calcHist([item],[0],None,[256],[0,255])
    cv2.normalize(hist_item,hist_item,0,255,cv2.NORM_MINMAX)
    hist=np.int32(np.around(hist_item))
    pts = np.column_stack((bins,hist))
    cv2.polylines(h,[pts],False,col)

h=np.flipud(h)

cv2.imshow('colorhist',h)
cv2.waitKey(0)

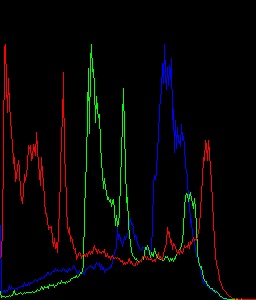

而且效果很好。下面是我得到的结果直方图。

​

​

然后我对代码做了一点修改。

ie将代码b,g,r = cv2.split(img)中的第6行更改为b,g,r = img[:,:,0], img[:,:,1], img[:,:,2] (因为它的工作速度略快于cv2.split)。

现在输出是不同的。下面是输出。

​

​

我从这两个代码中检查了b,g,r的值。他们是一样的。

差异在于cv2.calcHist的输出。hist_item的结果在两种情况下均有差异。

问题

这是怎么发生的？当输入相同时，为什么cv2.calcHist的结果是不同的？

编辑

我尝试了一种不同的密码。现在，我的第一段代码有了一个粗俗的版本。

import cv2
import numpy as np

img = cv2.imread('zzz.jpg')
h = np.zeros((300,256,3))
b,g,r = img[:,:,0],img[:,:,1],img[:,:,2]
bins = np.arange(257)
bin = bins[0:-1]
color = [ (255,0,0),(0,255,0),(0,0,255) ]

for item,col in zip([b,g,r],color):
    N,bins = np.histogram(item,bins)
    v=N.max()
    N = np.int32(np.around((N*255)/v))
    N=N.reshape(256,1)
    pts = np.column_stack((bin,N))
    cv2.polylines(h,[pts],False,col,2)

h=np.flipud(h)

cv2.imshow('img',h)
cv2.waitKey(0)

输出与第一输出相同。

​

​


谢谢。

Answer 1

您应该复制数组：

b,g,r = img[:,:,0].copy(), img[:,:,1].copy(), img[:,:,2].copy()

但是，由于calcHist()可以接受通道参数，所以不需要将img拆分为三个数组。

import cv2
import numpy as np

img = cv2.imread('zzzyj.jpg')
h = np.zeros((300,256,3))

bins = np.arange(256).reshape(256,1)
color = [ (255,0,0),(0,255,0),(0,0,255) ]

for ch, col in enumerate(color):
    hist_item = cv2.calcHist([img],[ch],None,[256],[0,255])
    cv2.normalize(hist_item,hist_item,0,255,cv2.NORM_MINMAX)
    hist=np.int32(np.around(hist_item))
    pts = np.column_stack((bins,hist))
    cv2.polylines(h,[pts],False,col)

h=np.flipud(h)

cv2.imshow('colorhist',h)
cv2.waitKey(0)
