如何在scipy.signal.filter_design.ellip中使用rp，rs和Wn参数？

Question

我想尝试一下SciPy在scipy.signal.filter_design.ellip中的椭圆滤波器设计功能。我熟悉Octave中的过滤器设计功能，但我不知道如何使用它：

来自http://www.scipy.org/doc/api_docs/SciPy.signal.filter_design.html的文档

ellip(N，rp，rs，Wn，btype = 'low'，模拟= 0，输出= 'ba')

椭圆(Cauer)数字和模拟滤波器设计。

描述：

设计了一个N阶低通数字或模拟椭圆滤波器，并以(B，A)或(Z，P，K)形式返回滤波器系数。

另见ellipord。

我理解N(订单)，btype (低或高)，模拟(真/假)和输出(ba对zpk)。

什么是rp，rs，Wn，它们应该如何工作？

根据我对Octave的经验，我猜想rp和rs是与允许的最大波纹有关的，并且Wn是一个权重或控制截止频率，但是这些工作是如何记录下来的，我找不到任何例子。

Answer 1

我相信HYRY是对的。根据我使用Python克隆脚本的经验，除了糟糕的文档之外，它们工作得很好。是的，Rp和Rs分别是通带和阻带中允许的最大纹波。Wn是数字截止，或边缘频率。

因此.下面是一些代码，说明如何使用它复制mathworks用作示例的过滤器：

import pylab
import scipy
import scipy.signal
[b,a] = scipy.signal.ellip(6,3,50,300.0/500.0);

import matplotlib.pyplot as plt
import numpy as np
fig = plt.figure()
plt.title('Digital filter frequency response')
ax1 = fig.add_subplot(111)
h,w = scipy.signal.freqz(b, a)
plt.semilogy(h, np.abs(w), 'b')
plt.semilogy(h, abs(w), 'b')
plt.ylabel('Amplitude (dB)', color='b')
plt.xlabel('Frequency (rad/sample)')
plt.grid()
plt.legend()
ax2 = ax1.twinx()
angles = np.unwrap(np.angle(w))
plt.plot(h, angles, 'g')
plt.ylabel('Angle (radians)', color='g')
plt.show()

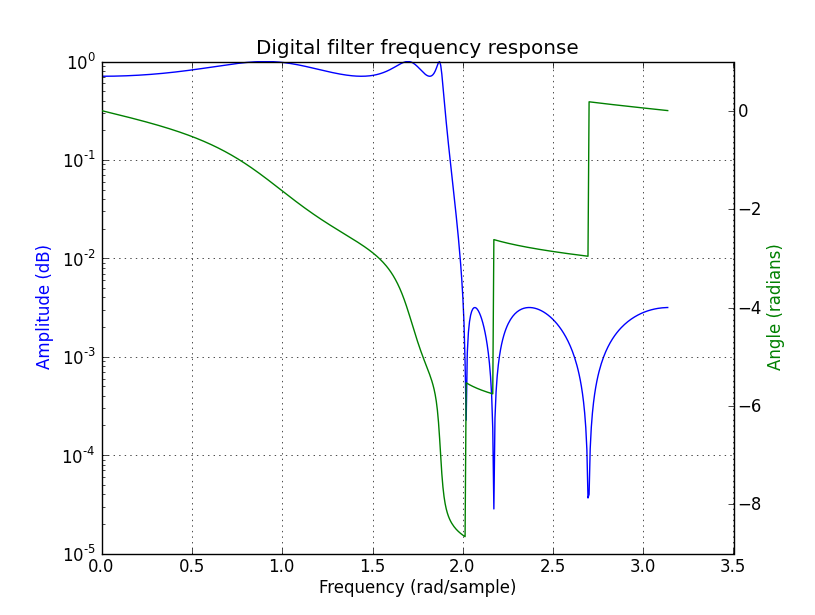

对不起，这个格式太烂了，但是它很有效！你会注意到，频率标度和matlab显示的不一样，它只是化妆品而已。你得到的是：

​

Answer 2

我认为这个函数和Octave或者MATLAB是一样的，所以你可以阅读MATLAB的文档。

http://www.mathworks.com/help/toolbox/signal/ref/ellip.html
