在Matlab中向三维图形数据点添加字母

Question

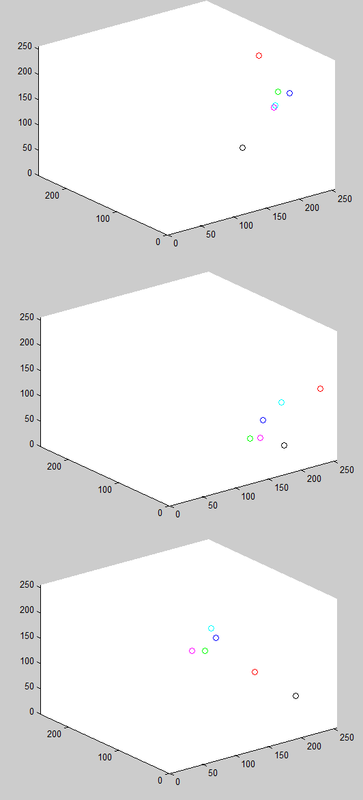

我目前正在研究一种手指头移动的三维表示。您可以在下面的图片中看到它的样子，因为它太复杂了，无法用其他方式来描述：

​

这是一个动画，所以它在不断地移动。每个手指有一个点，手掌有一个点。但是，我不能跟踪手指。我试着给他们不同的颜色，但没有多大帮助。

所以问题是：

有没有办法用一个实际的字母，甚至是简短的单词(3-4 letters)?

• Alternatively )代替圆圈或任何其他符号(这很牵强，但为什么不问呢？)，有没有办法把这些点连在一起？这是可选的，如果有必要的话，我可能还会提出另一个问题。

谢谢!

下面是实际的代码；我知道它远不是优雅的编码，对此我很抱歉，但是它很有效，这对我来说已经是一个很大的进步了：

clear all
clc

csv=csvread('pilot6/maindroite.csv',1,0); %read the values from a csv
both = csv(:,2:19);

ax=axes;
set(ax,'NextPlot','replacechildren');

Dt=0.1; %sampling period in secs

k=1;
hp1=plot3(both(k,1),both(k,2),both(k,3),'ok'); %get handle to dot object
hold on;
hp2=plot3(both(k,4),both(k,5),both(k,6),'og');
hp3=plot3(both(k,7),both(k,8),both(k,9),'ob');
hp4=plot3(both(k,10),both(k,11),both(k,12),'oc');
hp5=plot3(both(k,13),both(k,14),both(k,15),'om');
hp6=plot3(both(k,16),both(k,17),both(k,18),'or');
hold off;

t1=timer('TimerFcn','k=doPlot(hp1,hp2,hp3,hp4,hp5,hp6,both,t1,k)','Period', Dt,'ExecutionMode','fixedRate');
start(t1);

以及所使用的功能：

function k=doPlot(hp1,hp2,hp3,hp4,hp5,hp6,pos,t1,k)

k=k+1;
if k<5000%length(pos)
   set(hp1,'XData',pos(k,1),'YData',pos(k,2),'ZData',pos(k,3));
   axis([0 255 0 255 0 255]);
   set(hp2,'XData',pos(k,4),'YData',pos(k,5),'ZData',pos(k,6));
   set(hp3,'XData',pos(k,7),'YData',pos(k,8),'ZData',pos(k,9));
   set(hp4,'XData',pos(k,10),'YData',pos(k,11),'ZData',pos(k,12));
   set(hp5,'XData',pos(k,13),'YData',pos(k,14),'ZData',pos(k,15));
   set(hp6,'XData',pos(k,16),'YData',pos(k,17),'ZData',pos(k,18));

else
    k=1;
    set(hp,'XData',pos(k,1),'YData',pos(k,2),'ZData',pos(k,3));
   axis([0 255 0 255 0 255]);
end

我只想说这主要是基于Jorge's answer on this question，所以再次感谢他

Answer 1

1. text(x,y,z,'string')而不是plot3应该将点更改为文本，其中[x,y,z]是正在绘制的每个点的坐标。

注意:对set的调用将需要从set(hp3,'XData',x,'YData',y,'ZData',z)更改为set(htext,'pos',[x,y,z])。其中，hp3是plot3-handle对象的句柄，htext是text-handle对象的句柄。
