MATLAB与高质量EPS图形

Question

我期待导出我的MATLAB图形作为一个高质量的数字。具体来说，我想将它保存为基于向量的文件格式，如EPS或SVG。

I have tried print and saveas commands:
saveas(h,'myFileName','epsc2');
print('-r150','-depsc2', 'myFilename');

在所有情况下，这都会产生质量较差的图形部分，尽管轴标签确实是向量.为什么MatLab会在把它放入EPS之前做一些可怕的渲染？

下面是劣质地块的例子：http://users.ox.ac.uk/~pemb2372/myFileName.eps

编辑：还值得注意的是，如果你使用Mac查看Matlab中的EPS文件，“预览”应用程序可能会呈现内部图形内容的光栅化和较差的质量，同时留下轴和标签的矢量化和高质量。这是非常误导，但当你打开说EPS文件中，例如，Inkscape，质量实际上是矢量和相当高。

编辑2:我的大学托管帐户已经过期，所以您不能再查看该数字。可以说，它在高质量的轴心线、滴答线和标签中显示了质量差的栅格式绘图。

Answer 1

Matlab可以输出到比EPS质量更好的pdf，但需要设置良好的边距和字体大小。

编辑：示例类似于在print的帮助下解释的

saveas(gcf,'filename.pdf')

或

print('-dpdf','filename.pdf')

您还可能需要查看图形的PaperSize、PaperPosition和PaperUnits属性(通过set和get函数)。

编辑：另一个选项是使用FileExchange上可用的函数之一，如下面的@user664303中提到的函数。我个人最喜欢与LaTeX一起使用的是matlab2tikz，它的最新版本可以从GitHub获得。与external库TikZ一起，我认为这提供了一些最优秀的图形。也许这也是最好的提到，我一直积极参与matlab2tikz项目自2012年以来。

Answer 2

我想我会分享我的问题，以及我是如何克服的.

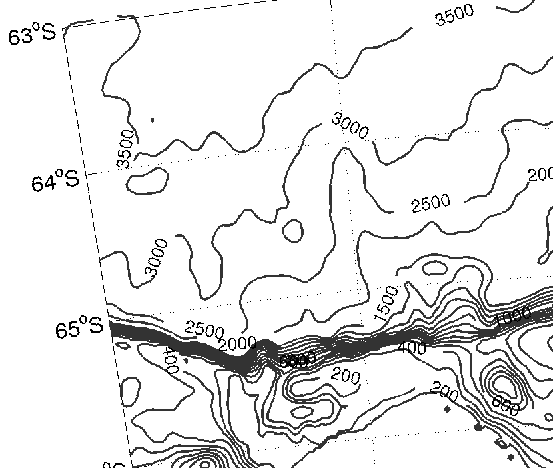

我得到了糟糕的结果，因为我把错误的渲染器设置为默认。在我的startup.m中，我启用了zbuffer呈现器。这是eps输出的一个例子。

​

​

我用：print(gcf,'-depsc2','filename.eps')做了那个eps输出。这个eps很明显是光栅化的。这让我对matlab很生气。然后，我有了一个脑电波--也许我的默认渲染器zbuffer正在干扰图像保存过程。因此，添加以下一行：

set(gcf,'renderer','painters')

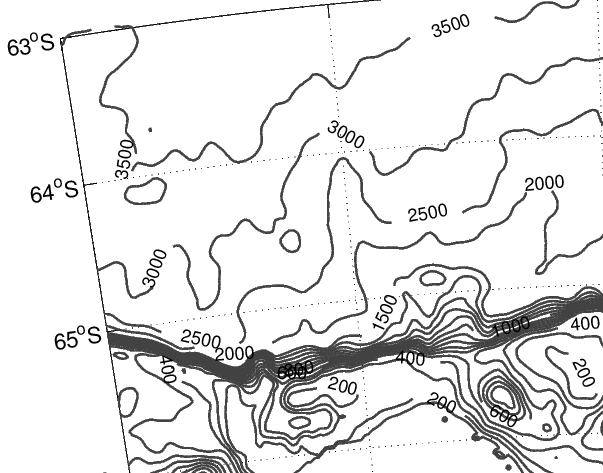

并像前面一样运行print命令，这是输出：

​

​

请注意，我刚刚截图的eps输出文件100%。我可以确定第二幅图像实际上是向量。这里有一个很好的问题/解释选择渲染器在MATLAB中。

Answer 3

在MATLAB文件交换上的图2函数是一种相当可靠的方法，可以准确地将图形导出到MATLAB中的eps和pdf (以及位图格式)。

plot2svg函数也来自文件交换，允许您以svg格式导出。它提供了一些额外的好处，例如能够以矢量格式导出半透明修补程序对象。

在此博客帖子中给出了导出方法的比较。
