如何在ArgoUML中显示类/接口是包的接口

Question

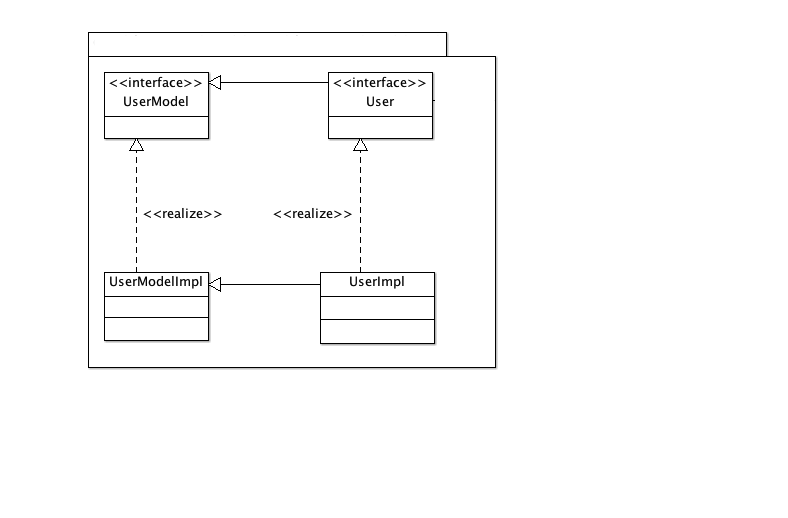

假设我在ArgoUML中表示了以下包：

​

​

如何强调User接口是外部客户端所知道的包的唯一组件？现在，我用一个便条，但我认为应该有一个更明确的方法。

注意: it 应该是在ArgoUML中完成。

Answer 1

在UML中，这是使用可见性实现的:为“用户”设置可见性，并为其他用户打包。

然而，ArgoUML (0.32.2)无法显示元素的可见性(但它可以显示包本身的可见性)。在设置-注释中有一个可见性选项，但它似乎没有任何效果。

另一种选择是选择在特定图表中显示的内容。假设您的图表描述了API；然后它将只包含来自这个包的“用户”，以及其他包中的相关公共类和接口。

由于您遇到了该工具的限制，我将在任何情况下包括一条注释。
