Question

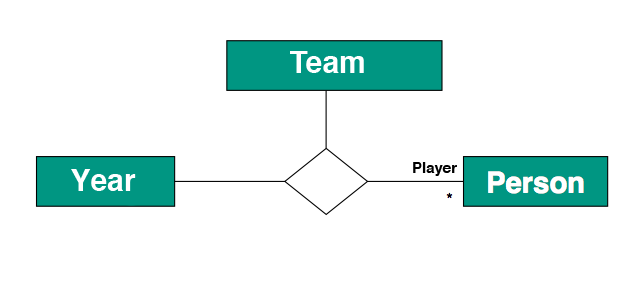

这是一个描述“超图”的UML图。有人告诉我超图是一个n-关联。

​

​

但是，我不知道这个图表意味着什么关系。以下是我的猜测：

means...)

• each

• a队有n名队员

• 每名队员有一队

• 每队每年都有一支队(不管每年

H 112>n人玩H 213f 214

我说的对吗？如果没有，我做错了什么？

Answer 1

首先，并不总是缺少显式的多重性意味着1；在UML中，简单地省略多重信息是可以的，特别是在领域模型中。

如果他们确实打算有1种多重性，最好的解读方法可能是“存在(年份、团队、球员)三倍值和. 1.对于给定的团队和年份，许多球员是可能的；2.对于给定的团队和球员，只有一年是可能的；3.对于给定的一年和球员，只有一个团队是可能的。”唯一奇怪的是2.，即使这也是一条有意义的商业规则。为了让一名球员在多年内为同一支球队效力，让多年多。

Answer 2

图中的图形多样性只表达了三个参与者之间的关系(帕特里克在他的答复中已经解释了这三个关系)。

没有关于这三个类之间一对一关系的信息，也就是说，图表可以告诉您，一个球员在给定的一年中只在一支球队中打球，但是无法知道球员在他/她的一生中可以参加的球队的数量是否有任何限制。

Answer 3

我引用了一个我不知道的消息来源..。

当其他n-1端的值固定(1)时，关联端的多重性表示末端的潜在值数。

也就是。

许多球员(1年和1支球队)

1支球队(1年和1名球员)

1年(1支球队和1名球员)

或

(一年，一队) =>很多球员

(1年，1名球员) => 1队

(1支球队，1名球员) => 1年

我在关联表中可视化行，其中包含关联中的每个成员的外键列。一年，团队和球员。

每一排都是你的超图边.它代表了一套1年，1支球队和1名球员。然后在多个行上表现出更大的多重性。

如下所示

许多球员(一年和一队)：映射到年份和团队组合，这并不是唯一的(许多球员可以有相同的年份和团队，因此这意味着这一对球员需要出现在每一个球员行)

1队(1年和1名球员)：年份，球员独特，最多一行可以包含相同的组合。

1年(1名队员和1名球员)：团队，球员独特
