SSRS线散点图中单个X的多个Y值

Question

我在网上查过了，但没有找到我想要的答案。

在SSRS 2008中，我有一个返回类似于此的结果的数据集：

Category Value
-------- -----
18       35
18       42
26       45
30       50
30       42
40       50

如您所见，单个类别(或X轴)值(如18)可能具有多个系列(或Y轴)值(对于18个，这些值为35 和 42)。当我试图在SSRS-2008报告图表中绘制这个图时，我只能为每一个X、min、average、first等显示一个Y值。

我需要的是显示一个类似于这：MyChart http://img34.imageshack.us/img34/3990/chartexk.png的图表。你对如何实现这一点有什么想法吗？

谢谢你的回答！

Answer 1

以下不是一个完美的解决方案。This is more of a hack to achieve the results.如果您决定使用它，请谨慎对待这种方法。这可能不会一直产生预期的结果。

由于SSRS不区分线图上相同轴上的两个值，所以可以执行如下示例所示的操作。该示例使用SSRS 2008 R2，报表数据集中使用的查询仅适用于SQL Server 2005 or above。

逐步处理：

1. 在Server数据库中，使用dbo.ReportData SQL脚本部分提供的脚本创建一个名为的表。

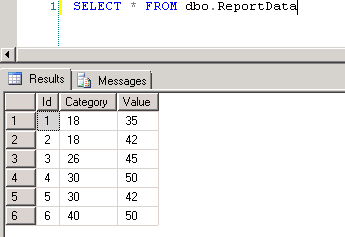

2. 用数据填充表，如屏幕快照#1所示。我使用了问题中提供的数据，但也增加了一个身份列来维持秩序。

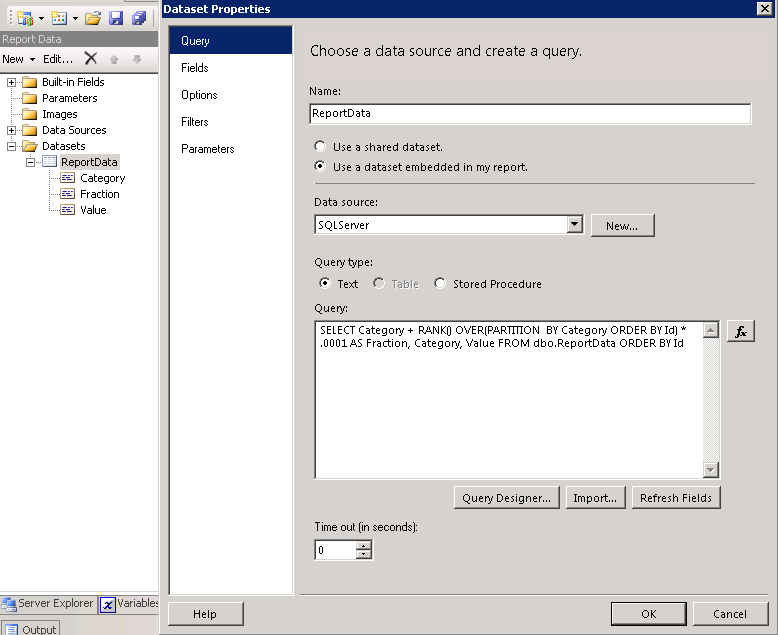

3. 创建一个SSRS报告，并使用以下查询创建一个名为ReportData的数据集：SELECT Category + RANK() OVER(PARTITION BY Category ORDER BY Id) * .0001 AS Fraction, Category, Value FROM dbo.ReportData ORDER BY Id。请参阅屏幕快照#2。

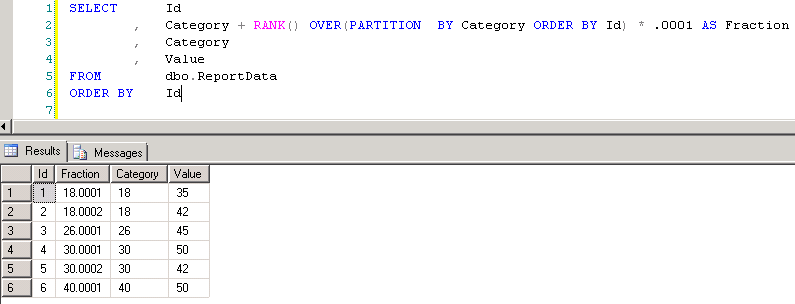

4. 上面给定的dataset查询根据列类别对行进行分区，然后根据列Id在每个类别中分配等级。此排序值乘以.0001，然后将类别列中的值添加到此分数中。这个计算的列几乎给出了与类别相同的值，但是通过保持值的惟一性，它的值相差了千分之一。有关此查询的输出，请参阅屏幕快照#3。

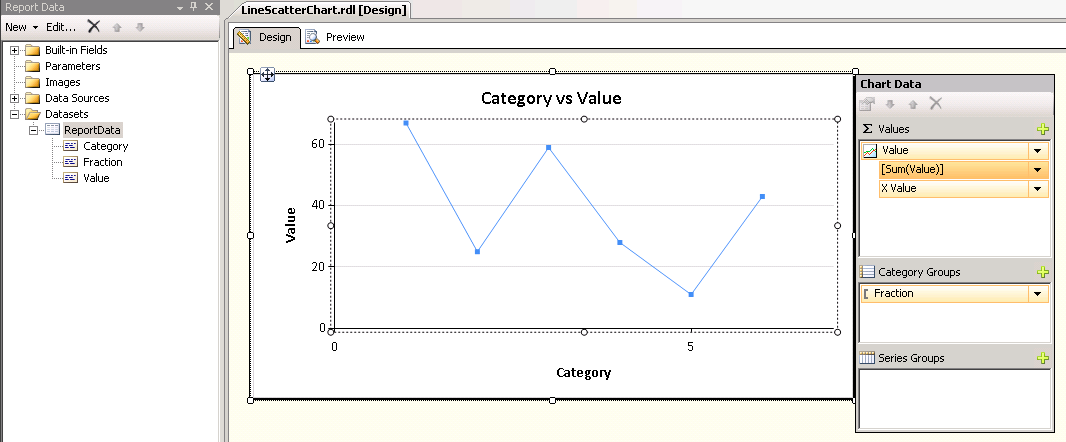

5. 在报表中，放置行类型的图表控件，并配置图表数据部分，如屏幕快照#4所示。分数列(即新计算的列)应位于Category Groups部分，值列应位于图表的Values部分。

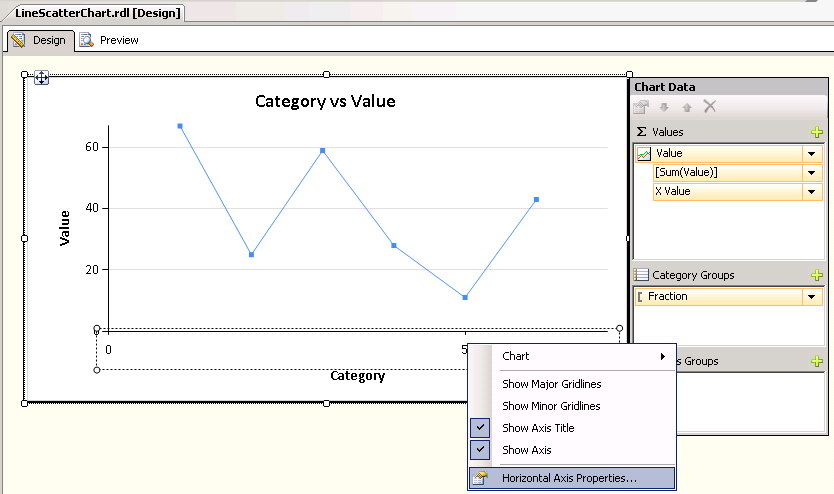

6. 右击X轴并选择Horizontal Axis Properties...参考屏幕截图#5.

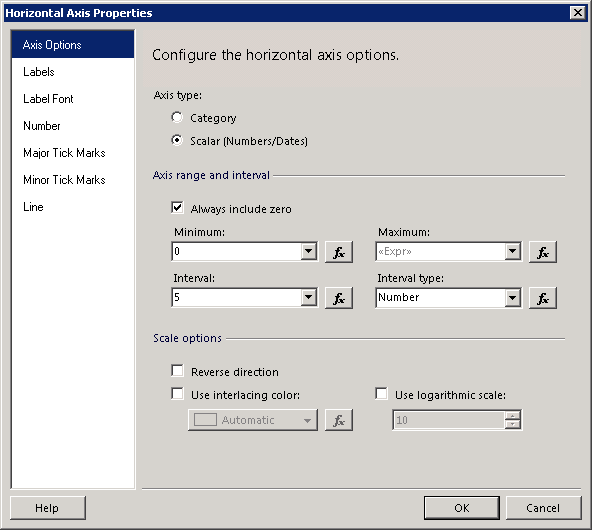

7. 配置水平轴属性，如屏幕快照#6所示。对于最大下拉菜单，单击Function (fx)按钮并配置表达式，如屏幕快照#7所示。

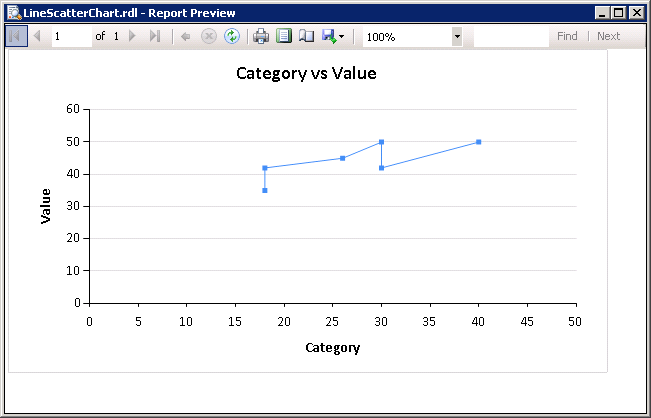

8. 对于屏幕快照#1中显示的数据，报表执行将产生屏幕快照#8中显示的结果。类似于问题中提供的图表。
9. 让我们重新排列表中的行，并添加更多的行，如屏幕快照#9所示。

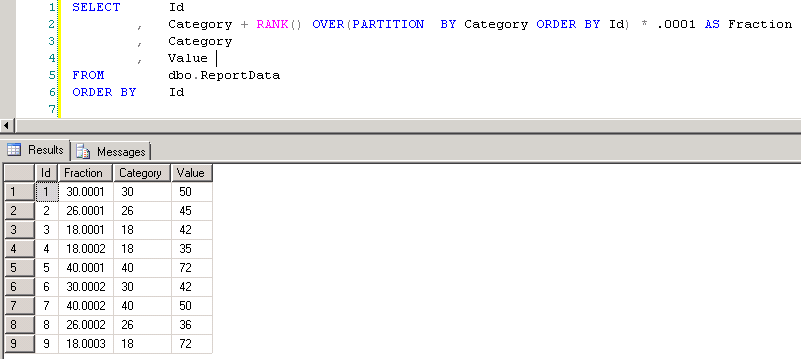

10. 对于屏幕快照#9中显示的数据，报表数据集查询将生成屏幕快照#10中显示的结果，而报表执行将生成屏幕快照#11中显示的输出。

希望这能有所帮助。

SQL脚本：

CREATE TABLE [dbo].[ReportData](
    [Id] [int] IDENTITY(1,1) NOT NULL,
    [Category] [int] NOT NULL,
    [Value] [int] NOT NULL,
CONSTRAINT [PK_ReportData] PRIMARY KEY CLUSTERED ([Id] ASC)) ON [PRIMARY]
GO

截图#1:

​

​

截图#2:

​

​

截图#3:

​

​

截图#4:

​

​

截图#5:

​

​

截图#6:

​

​

截图#7:

​

​

屏幕截图#8:

​

​

截图#9:

​

​

截图#10:

​

​

截图#11:

​

​
