如何在ArgoUML类图巡回赛中完成此步骤？

Question

我正在通过一个ArgoUML旅游，我被困在构建类图:步骤11上。

这个步骤要求您在Teacher接口与Grad和Prof类之间构建匿名实现。我可以构建单独的实现，如下面的图1所示；但是，我还没有弄清楚如何使Grad和Prof都能像在巡演的第11步中那样显示出来。

除了旅游之外，ArgoUML文档相当稀少；我无法在ArgoUML用户手册中找到有关此类实现的信息。有人能带领我通过这些步骤使我的图表看起来像他们的(，图2，)吗？我使用的是ArgoUML的最新稳定版本(版本0.32.2)。

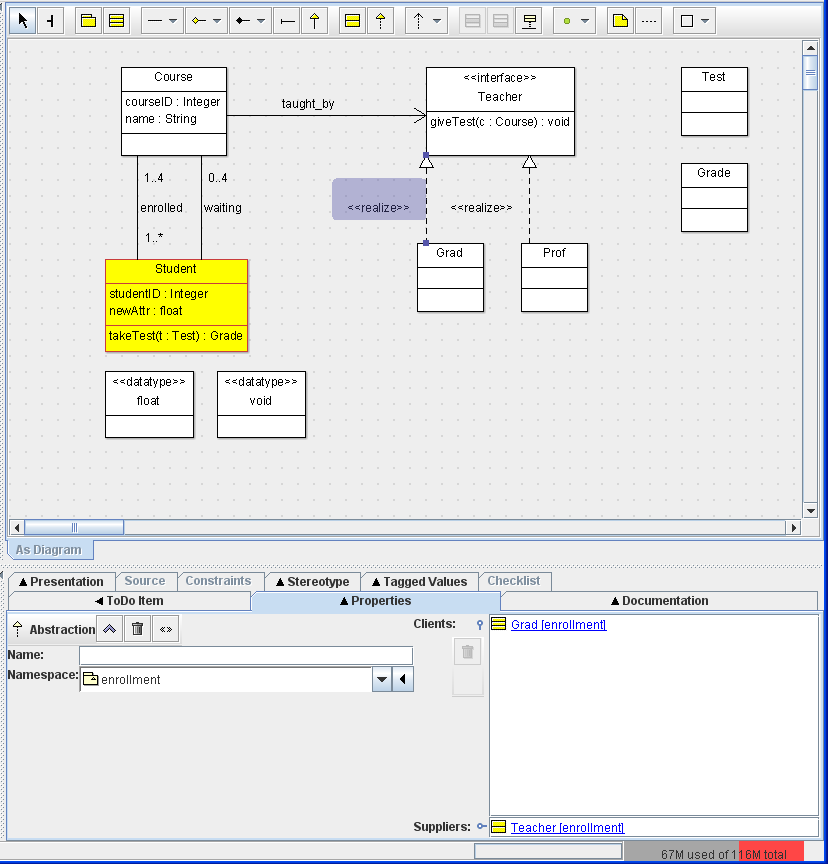

图1：我绘制Teacher实现的尝试

​

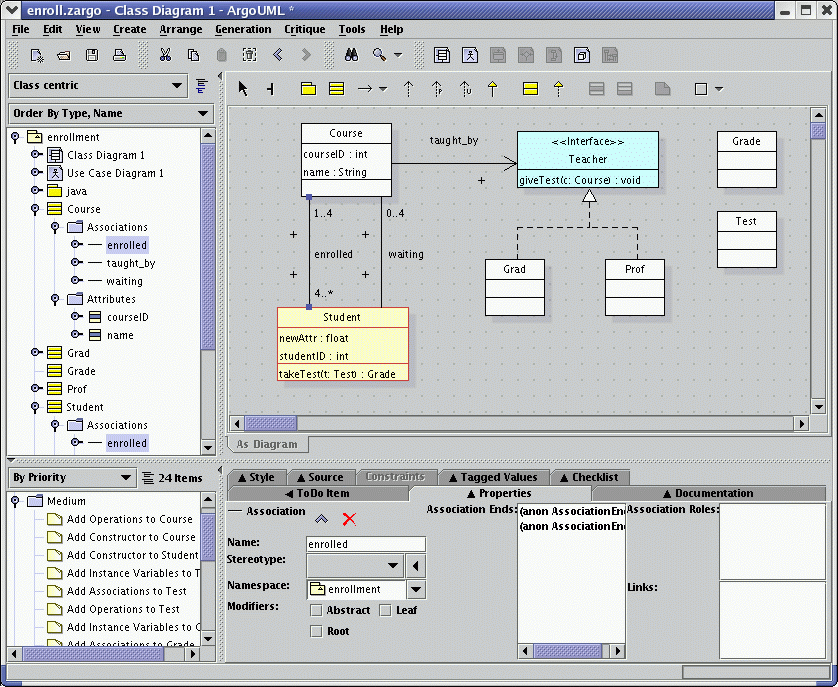

图2：类图，如ArgoUML Tours-构建类图:步骤11中所示

​

编辑：

最初，我认为Grad和Prof是同一个接口的多个实现。感谢汤姆·莫里斯的澄清。

Answer 1

我怀疑你只是看到了绘画风格的不同，而不是多个客户的实际实现。如果您抓住每个实现的中间，并在每个实现中放置两个弯曲，使它们成为锯齿形，然后拖动箭头，使它们相互覆盖(如果默认单击网格打开，则更容易)，您将能够使您的图表看起来像图片中的样子。

如果您想一想，这是有意义的，因为类接口关系实际上是两个独立的1:1关系。
