UML C#设计原则

Question

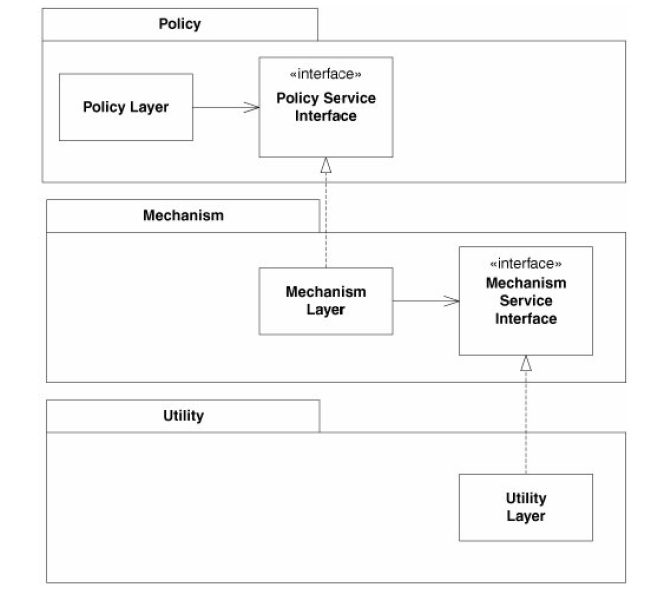

有谁能指出下图的含义：

​

​

1. PolicyLayer和PolicyServiceInterface之间的关系是什么？
2. PolicyServiceInterface和MachanismLayer之间的关系是什么？

C#代码也将不胜感激！

请注意，UML来自于MartinC.Robert，Martin 2006的C#中的敏捷原则、模式和实践。

在2011/6/2中添加

1)一端有三角形的实线；2)一端有三角形的虚线

于2011/6/3年度第一次添加

1)一端有箭头的实线；2)一端有箭头的虚线

下面链接中的示例，以及PersistentObject和ThirdPartyPersistentSet中的示例：

UML C#设计原则

于2011/6/3年度第二次添加

PolicyLayer和PolicyServiceInterface之间的关系可以如下所示：

public class PolicyLayer

{
    private PolicyServiceInterface policyServiceInterface = new PolicyServiceInterfaceImplementation();
}

class PolicyServiceInterfaceImplementation:PolicyServiceInterface {}

关于

Answer 1

PolicyLayer使用策略服务接口(很可能它持有一个引用)，MachanismLayer实现PolicyServiceInterface

 public interface IPolicyServiceInterface
    {
        void DoSomething();
    }

    public class MachanismLayer : IPolicyServiceInterface
    {
        public void DoSomething()
        {
            Console.WriteLine("MachanismLayer Do Something");
        }
    }

    public class PolicyLayer
    {
        private IPolicyServiceInterface _policyServiceInterface;
        public PolicyLayer(IPolicyServiceInterface policyServiceInterface)
        {
            _policyServiceInterface = policyServiceInterface;
        }

        public void DoSomethig()
        {
            _policyServiceInterface.DoSomething();
        }
    }

    public class Program
    {
        public static void Main(string[] agrs)
        {
           MachanismLayer machanismLayer=new MachanismLayer();
           PolicyLayer policyLayer = new PolicyLayer(machanismLayer);
           policyLayer.DoSomethig();
        }
    }
