用木作图绘制三因素图

Question

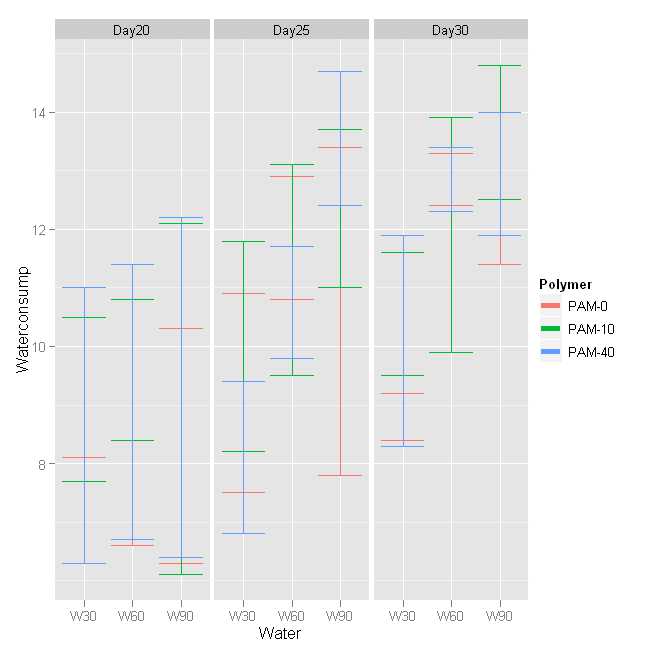

我遇到了一个无法解决的问题，所以也许这里的人可以指出原因。对不起，我无法上载我的数据集，但是下面可以找到一些数据描述。图形的输出如下所示，除了没有行外，其他所有的东西都是可以的。

> all.data<-read.table("D:/PAM/data/Rural_Recovery_Edit.csv",head=T,sep=",")
> all.data$Water<-factor(all.data$Water,labels=c("W30","W60","W90"))
> all.data$Polymer<-factor(all.data$Polymer,labels=c("PAM-0  ","PAM-10  ","PAM-40  "))
> all.data$Group<-factor(all.data$Group,labels=c("Day20","Day25","Day30"))
> dat<-data.frame(Waterconsump=all.data[,9],Water=all.data$Water,Polymer=all.data$Polymer,Age=all.data$Group)

> ggplot(dat,aes(x=Water,y=Waterconsump,colour=Polymer))+
+ stat_summary(fun.y=mean, geom="line",size=2)+
+ stat_summary(fun.ymin=min,fun.ymax=max,geom="errorbar")+#,position="dodge"
+ facet_grid(~Age)

> dim(dat)
[1] 108   4
> head(dat)
  Waterconsump Water  Polymer   Age
1         10.5   W30 PAM-10   Day20
2         10.3   W30 PAM-10   Day20
3         10.1   W30 PAM-10   Day20
4          7.7   W30 PAM-10   Day20
5          8.6   W60 PAM-10   Day20
6          8.4   W60 PAM-10   Day20
> table(dat$Water)

W30 W60 W90
 36  36  36
> table(dat$Polymer)

 PAM-0   PAM-10   PAM-40
      36       36       36
> table(dat$Age)

Day20 Day25 Day30
   36    36    36

​

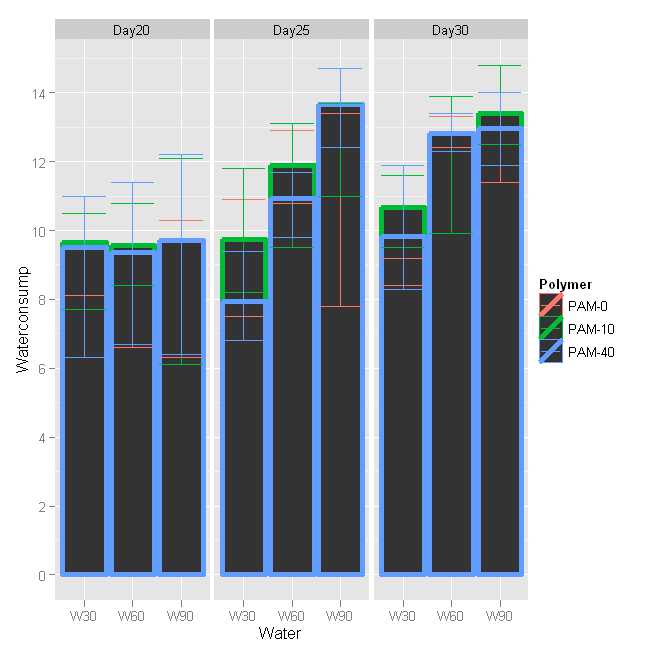

而且，如果我将geom改为"bar"，则输出是OK的。

​

below is the background for this Q

我想画出几个受相同因素影响的变量，3个因素。使用木偶图，我可以绘制其中的两个，在一个数字内。然而，我不知道如何包括第三个，并将数字排列成N个子图(N等于第三个因素的水平数)。因此，我的目标是：

1. 绘制第三个因子，并将其划分为N个子图，其中N是第三个因子的水平。

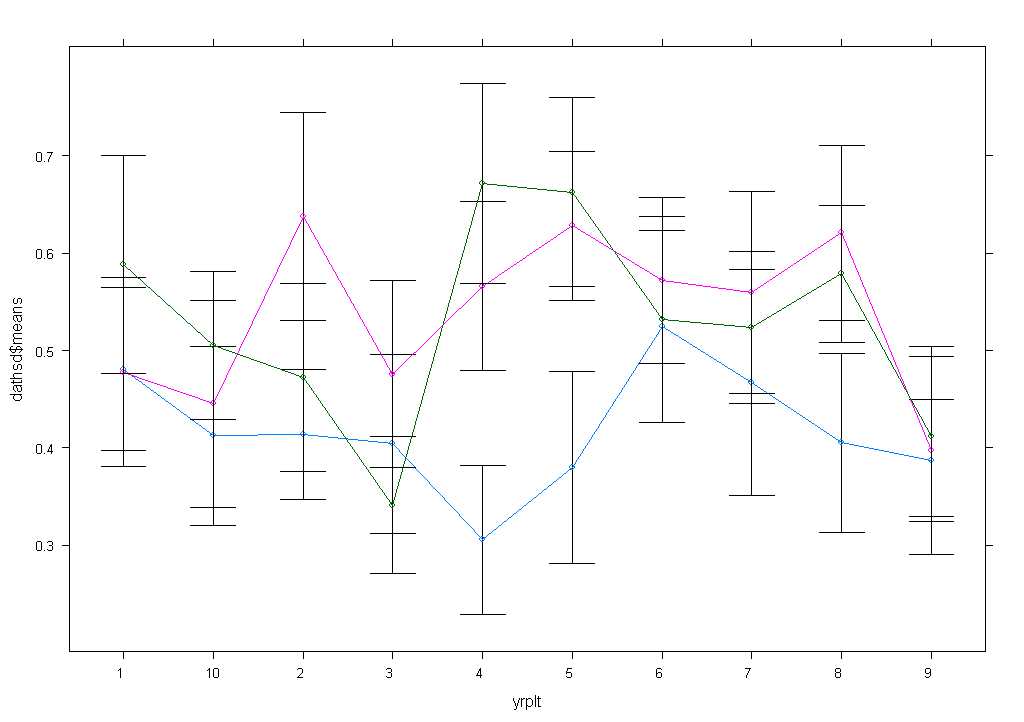

2. 更适合作为一个函数工作，因为我需要绘制几个变量。下面是只有两个因素的示例图，而我的工作示例则显示了2个因素。

提前感谢~

马可

library(reshape)
library(agricolae)
library(lattice)
yr<-gl(10,3,90:99)
trt<-gl(4,75,labels=c("A","B","C","D"))

third<-gl(3,100,lables=c("T","P","Q")) ### The third factor to split the figure in to 4 subplots

dat<-cbind(runif(300),runif(300,min=1,max=10),runif(300,min=100,max=200),runif(300,min=1000,max=1500))
colnames(dat)<-paste("Item",1:4,sep="-")
fac<-factor(paste(trt,yr,sep="-"))
dataov<-aov(dat[,1]~fac)
dathsd<-sort_df(HSD.test(dataov,'fac'),'trt')
trtplt<-gl(3,10,30,labels=c("A","B","C"))
yrplt<-factor(substr(dathsd$trt,3,4))

prepanel.ci <- function(x, y, ly, uy, subscripts, ...)
{
    x <- as.numeric(x)
    ly <- as.numeric(ly[subscripts])
    uy <- as.numeric(uy[subscripts])
    list(ylim = range(y, uy, ly, finite = TRUE))
}
panel.ci <- function(x, y, ly, uy, subscripts, pch = 16, ...)
{
    x <- as.numeric(x)
    y <- as.numeric(y)
    ly <- as.numeric(ly[subscripts])
    uy <- as.numeric(uy[subscripts])
    panel.arrows(x, ly, x, uy, col = "black",
                 length = 0.25, unit = "native",
                 angle = 90, code = 3)
    panel.xyplot(x, y, pch = pch, ...)
}

xyplot(dathsd$means~yrplt,group=trtplt,type=list("l","p"),
        ly=dathsd$means-dathsd$std.err,
        uy=dathsd$means+dathsd$std.err,
        prepanel = prepanel.ci,
        panel = panel.superpose,
        panel.groups = panel.ci
        )

​

好了！

​

Answer 1

下面是另一种方法，使用ggplot的魔力。因为ggplot将为您计算摘要，所以我怀疑这意味着您可以跳过执行aov的整个步骤。

关键是您的数据应该在单个data.frame中，您可以将其传递给ggplot。请注意，我已经创建了新的示例数据来演示。

library(ggplot2)

df <- data.frame(
  value = runif(300),
  yr = rep(1:10, each=3),
  trt = rep(LETTERS[1:4], each=75),
  third = rep(c("T", "P", "Q"), each=100)
)

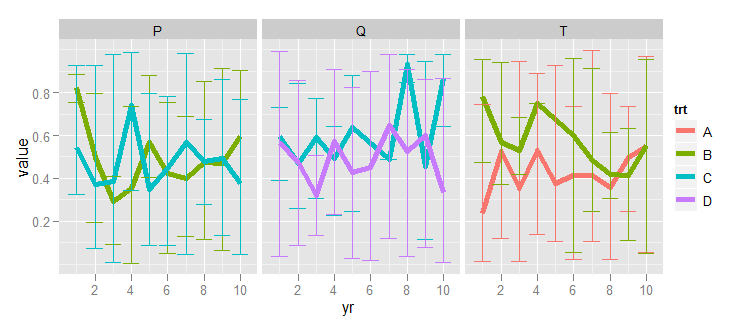

ggplot(df, aes(x=yr, y=value, colour=trt)) +
  stat_summary(fun.y=mean, geom="line", size=2) +
  stat_summary(fun.ymin=min, fun.ymax=max, geom="errorbar") +
  facet_grid(~third)

​

​

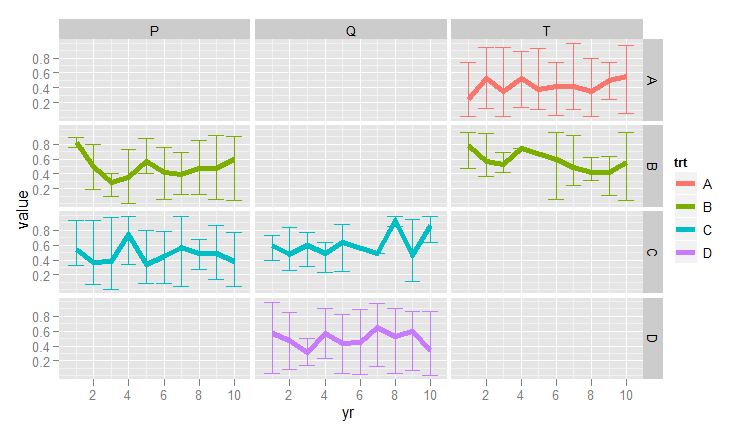

您可以更进一步，在两个维度中生成方面：

ggplot(df, aes(x=yr, y=value, colour=trt)) +
  stat_summary(fun.y=mean, geom="line", size=2) +
  stat_summary(fun.ymin=min, fun.ymax=max, geom="errorbar") +
  facet_grid(trt~third)

​

​

Answer 2

这一点非常接近，但我忘记了如何使用格子中的group变量对错误行进行着色，而Deepayan的书正在起作用。

## format a new data structure with all variables we want
dat <- data.frame(dathsd[, c(2,5)], treat = trtplt, yrplt = yrplt,
                  upr = dathsd$means + 2 * dathsd$std.err,
                  lwr = dathsd$means - 2 * dathsd$std.err)
## compute ylims
ylims <- range(dat$lwr, dat$upr)
ylims <- ylims + (c(-1,1) * (0.05 * diff(ylims)))
## plot
xyplot(means ~ yrplt, data = dat, group = treat, lwr = dat$lwr, upr = dat$upr,
       type = c("p","l"), ylim = ylims,
       panel = function(x, y, lwr, upr, ...) {
           panel.arrows(x0 = x, y0 = lwr, x1 = x, y1 = upr,
                        angle = 90, code = 3, length = 0.05)
           panel.xyplot(x, y, ...)
       })

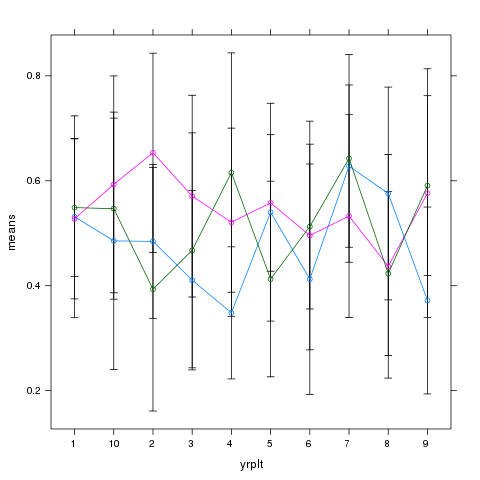

并产生：

​

​
