创造一个专业的外表(和行为！)表单设计器

Question

当我开始编程(几年前的10+ )时，有三件事让我感到惊讶：

• 编译器/解释器(那时我知道它们是“使我的程序工作的程序”，后面经常跟着限定符“它们是什么”)
• 代码编辑器
• 表单设计人员

在那时候，我接受了所有的事实。我能够制作我自己的特殊用途的程序，但是“让我的程序工作的程序”，代码编辑器和表单编辑器都是由上帝创造的，我不可能把它们搞得一团糟。

然后我上了大学，上了一门正式语言处理的课程。在学习了正式语法、解析器、抽象语法树等之后，关于编译器、解释器和代码编辑器的魔力很快就消失了。编译器和解释器可以用正常和简单的方式编写，语法突出显示代码编辑器所需要的唯一不正常的东西就是Windows黑客。

然而，直到今天，表单编辑对我来说仍然是个谜。我要么缺乏制作表单设计器所需的技术知识，要么我有这样的知识，但无法找到一种方法来使用它来实现表单设计器。

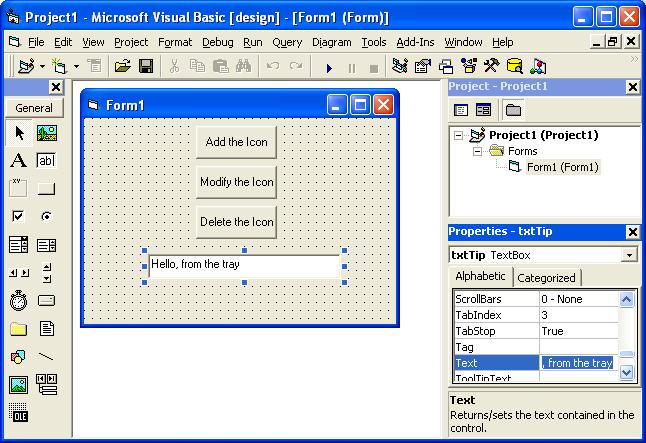

使用Visual和MFC，我想实现一个表单设计器，它受到有史以来最好的表单设计器的启发：

​

​

特别是，我想模仿我最喜欢的两个特征：

• 正在设计的表单位于容器内。因此，只要将容器调整到适当的大小，就可以在不浪费太多屏幕房地产的情况下设计任意大的窗体。
• “调整到网格”选项使得设计专业外观的用户界面变得不那么令人沮丧。事实上，我会说使用Visual的表单设计器创建专业的用户界面实际上是简单、有趣和令人愉快的。即使是像我这样左脑的程序员。

因此，我有以下问题：

1. 如何使窗体设计器(其中正在设计的表单位于容器内)？正在设计的表单是否是另一个窗口中包含的实际窗口？还是它只是由表单设计人员手工绘制的模型呢？
2. Windows API和/或MFC是否包含函数和类，这些函数和类使创建“可选”项变得容易(被选中时被白色或蓝色小方框包围，被这些“边缘”之一“抓取”时可调整大小)？
3. 如何实现“对齐到网格”功能？

Answer 1

您实现的表单设计器几乎像普通的GUI。你有你可以拖动的东西(你的小部件)，你可以点击的东西(你的按钮)，你有你可以选择的东西(你放置的小部件)，这就是它的真正意义。

Q:现在，如何在GUI中显示窗口？

你画它，就这么简单。

问:你是怎么把东西放在窗口里的？

答:您检查“父”对象的界限。你几乎可以说表单设计器就像一个小游戏，你有一个场景图，里面有你所有的小部件，由父子关系连接。

问:那么，如何在GUI中选择内容呢？

答:检查鼠标当前的位置，点击所有(近)小部件的边界(一个场景图只会帮助这里，就像一个四叉树)。

Q:如何在网格上对小部件？

答:对于网格对齐，让我们举一个简单的例子:假设您的实际分辨率是x轴上的100px，但是您希望您的网格在x上只具有10px的分辨率，现在假设您通过28px在实际分辨率中移动小部件。要获得网格分辨率，只需除以10，得到2.8，然后最后将小部件3块移到x上，这里的关键是舍入。只有在网格移动是>= ?.5的情况下，您才可以切换到下一个瓷砖。否则你就呆在老房子里吧。

希望这能给您一个关于如何启动表单设计器的一般提示。玩得开心。:)

(PS:不知道任何特定的WinAPI/MFC函数/类来帮助您，对不起。)

Answer 2

只是想在@Xeo已经说过的话上加上一两点：

首先，不，你并不总是自己画出所有的内容。在正常的设计阶段，您基本上只是绘制一些看起来像控件的东西，但是(至少IIRC)它还允许您在测试模式下“运行”一个表单(当然，VC++对话框设计器会这样做，尽管VB的比较原始，但我认为它也具有这种特殊的功能)。测试模式是在你(必须)将任何代码附加到表单之前，你可以“运行”一个表单--即使点击一个按钮(例如)在周围的程序中没有做任何事情，控件本身也正常工作--一个按钮点击正常，编辑控件会让你编辑，等等。

这是通过实例化一个控件，告诉它正确的位置、大小和属性来完成的。ActiveX控件在很大程度上支持这一点，而以前的“Windows定制控件”也是如此，尽管它的复杂性要低得多。从控件的角度来看，它的工作方式与通常的完全一样，接收输入、发送通知给它的父控件等等。唯一改变的是，父控件最忽略它接收到的大多数通知，但控件并不真正知道这一点。

有两种基本的方法可以做到这一点。一个是自己创建一个控件集合，以及控件的位置、大小等，并使用CreateWindow (或CreateWindowEx等)。要创建正确类的窗口，请执行以下操作。虽然相对容易处理，但它的缺点是所有的选项卡处理都由您处理。

另一种可能是创建一个DLGTEMPLATE结构来保存有关对话框的数据，为各个控件创建一个DLGITEMTEMPLATES，最后使用CreateDialogIndirect创建一个带有这些规范的对话框，其中包含这些控件。这很乏味，但很有效，当您完成操作时，它会自动处理控件之间的选项卡(并且与任何其他对话框一样工作，因为创建它的Windows代码是相同的)。

其次，既然您已经标记了这个C++，那么您可能想看看实际上实现了一个对话框编辑器的CodeProject上的一些代码。虽然它不像一些商业编辑器那么复杂，但这是一个相当完整的表单/对话框编辑器，包含了您所询问的大部分内容。
