Android绘图9补丁工具:图外黑线的含义是什么？

Question

我试着在google & android中找到了这个问题。也做了几次试验和错误，但没有得到这个问题。我当时正在学习Android的“画九块”的图像。我知道的一个基本问题是，您处理的任何图像都必须是.png格式的(如果它已经是.9.png格式，那么它将被工具忽略)。然而，

1. 我不明白“可伸展补丁”的字面意思是什么？
2. 当你在.png图像外画黑点时会发生什么？(预览窗格显示正在发生的更改，但我不清楚它是如何产生这些变化的)
3. 当我在图像的左侧/顶部绘制黑点时，它显示了预览中的一些变化；但是为什么在图像的右下方进行相同的操作时没有任何效果？
4. 为什么这个工具主要用于背景，当我们试图对图像本身进行处理时？
5. ，我试图修改一个简单的button.png (在android中给出)。每当我使用这个工具&画黑线，它减少了图像的大小，而不是‘拉伸’它！为什么？
6. 下面给出的选项的意义是什么?如“显示锁”、“显示内容”、“补丁比例”等等?

我很抱歉问了这么多问题，但在Android在线文档中，他们并没有很好地为新手解释。如果有人能回答这些，它将成为所有初学者搜索这个论坛的现成参考。

Answer 1

通过可伸缩的补丁，你基本上是在告诉Android你想要重复的图像中的哪一行和哪列像素。当你拉伸一幅标准图像时，有两种可能性:一是按比例缩放，但由于插值仍然失去锐度；二，它不成比例地缩放，不仅失去锐度，还失去形状。以下是不成比例的缩放的一个例子：

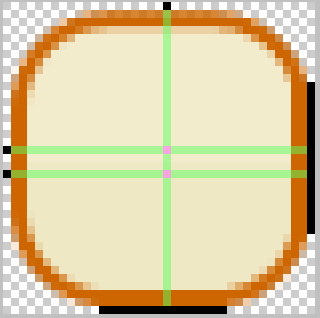

因此，黑线的用途，它告诉Android，哪些区域的图像是安全的重复。上角定义可以拉伸的列，而左角定义可以拉伸的行。下角和右角只定义实际的内容区域(例如，按钮允许放置文本的位置)，您可以预留额外的空间来填充帧。在下面的图像中，可以看到框架外部的两个黑色像素定义了图像上的行，而顶部的则定义了一列。

下面，这张图显示了一个9个补丁的延伸到不同尺寸的结果。如果扩大到更宽，则定义的可伸缩列左右图像的一半与新尺寸的左和右对齐，并重复定义的列以填充中间的空间。定义的行也会发生同样的情况；如果您使用倍数(我不相信您可以使用两个以上的拉伸行/列)，它只是均匀地将空间与它们同时填充；在这种情况下，我使用它来保持渐变均匀地分布在中间。

​

​
