Question

我有一个图像从磁盘加载作为一个纹理，和一个相同大小的矩阵d，其中有相应的深度。

如何使用surf将图像显示为三维模型？简单地

surf(depthMatrix, img);

不会有好的结果

1. 照相机不是从x-y平面朝z方向看的。

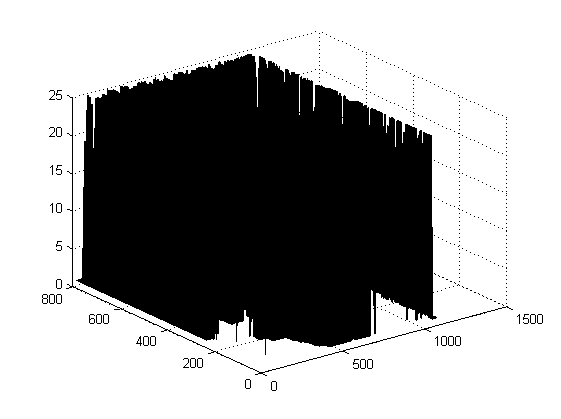

2. 看上去很黑
3. 虽然我的深度矩阵在使用imshow(depthMatrix, []);显示时实际上是平滑的，但它看上去并不那么光滑

​

​

Answer 1

您可以使用纹理映射将图像显示在表面，如下所示：

surf(depthMatrix,img,...           %# depthMatrix is z data, img is an image
     'FaceColor','texturemap',...  %# Use texture mapping
     'EdgeColor','none');          %# Turn off edge coloring

为了回应你的3点：

1. 您可以通过按下鼠标调整相机角度。

按钮上的图形，它打开交互式的三维旋转.您也可以使用函数ROTATE3D启动交互式旋转，也可以在不使用函数视图的情况下更改相机视图。

1. 你的情节看上去是黑色的，因为在默认情况下，边缘被画成黑色的线，而且可能有很多。
2. 您可以调整轴标度和极限使您的表面看起来更平滑。例如，axis equal将使所有3个轴的数据单元相同，因此z轴(其范围从0到25)将被显着地压平，因为其他两个轴的跨度为数百个。或者，在调用浪花时，您可以指定x和y数据用于这些轴上的值，这最终可以帮助您更好地调整这些轴和z轴之间的相对缩放。
