如何可视化包含/指向彼此的C结构图？

Question

我正在使用Ubuntu10.04，学习内核对象的编程。

我遇到了一些相当复杂的结构，我在阅读上遇到了困难，所以我想我会尝试找到一些工具来帮助我将它们可视化。

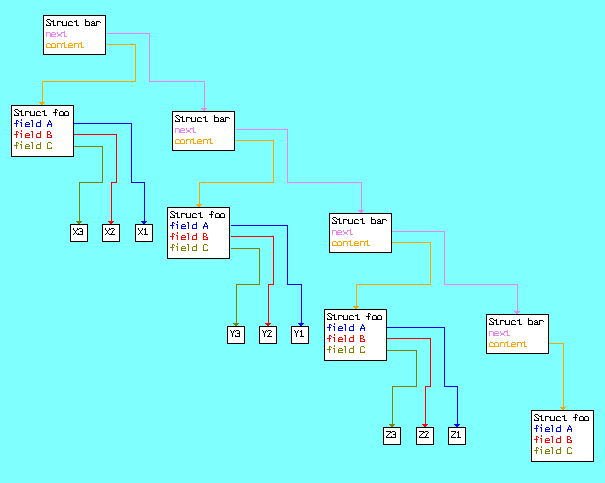

到目前为止，我唯一能找到的是VCG，它有一个C结构可视化实例，如下所示：

​

看上去像是我想用的东西。

第一件事是，为Ubuntu打包的最后一个VCG是vcg (1.30 1.30debian 6) --但是.deb包可以在Ubuntu中下载和安装，没有问题。

然而，这个包似乎只是一个VCG查看器(我猜类似于vcgviewer查看器 )。vcgviewer查看器页面指出：

To generate compiler graph data with newest gcc compilers use:
gcc -g -da -dv -fdump-tree-original-raw -fdump-tree-all-all

因此，很显然，在编译时，我必须使用这些开关和gcc一起从C源生成.vcg图形文件。

然而，问题在于，我正在构建一个内核模块，它只引用Linux头--因为我尽量避免重新编译整个内核。而且，当我试图在这个上下文中使用-fdump-tree-...开关(内核模块)时，gcc似乎也想开始编译内核的其余部分！(显然，在编译和生成.vcg图时都失败了--因为我没有内核源代码，只有头)

因此，我的问题是--是否有一个工具，可以生成.vcg或.dot结构图--只需使用纯文本头文件作为输入？(它不需要解决所有依赖关系--仅仅是位于同一个目录中的头文件中的依赖项)

编辑:对于我来说，后端特别是.vcg或.dot并不重要，我之所以提到它们，仅仅是因为到目前为止我已经找到了它们；任何允许类似的结构可视化的软件，无论后端是什么，都是受欢迎的:)

PS:请注意，如果您不想使用VCG查看器查看.vcg图形，则可以将.vcg格式转换为.dot格式，并使用graphviz进行可视化。对我来说起作用的是使用图-易- search.cpan.org for perl --它最初是在Ubuntu中与Maverick版本一起打包的，作为libgraph-easy-perl (不过，.deb文件也可以--再次--可以被下载和安装，不会出现任何问题)。libgraph-easy-perl安装一个graph-easy脚本，然后允许这样做：

graph-easy test.vcg --as_dot | dot -Tpng -o test.vcg.png

另请参阅"[图-利息] VCG文件“和"迭戈·诺维洛- Re:找不到VCG浏览器”中的另一个vcg脚本(不幸的是，该脚本对我不起作用)。

Answer 1

我在使用强力氧原完成这项任务方面有过很好的经验。它被设计成用带注释的源文件创建文档，但是它已经给了您很多东西，而不需要注释，包括各种图表。dot使用点来创建图形。

Answer 2

通过执行以下操作，我成功地构建了一个使用vcg生成的内核模块：

1. 使用cp -al /usr/src/linux-srcdir /tmp/tmp-srcdir创建内核源代码或头目录的链接副本，因为gcc希望写入当前工作目录。
2. 将EXTRA_CFLAGS="-g -da -dv -fdump-tree-original-raw -fdump-tree-all-all"添加到make命令行例如。-C /tmp/tmp-srcdir M=pwdEXTRA_CFLAGS="-g -da -dv -fdump-tree-original-raw -fdump-tree-all-all".vcg文件在/tmp/tmp-srcdir中生成
