Android画布PorterDuff没有正确掩蔽

Question

我想做的是

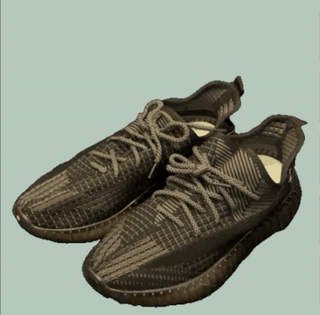

我正在尝试实现一个可以被屏蔽的视图。假设用户有这样的图像：

​

​

它被这样的自定义形状所掩盖：

​

​

由此产生的图像应该只让鞋擦通过，并使背景透明。

实现

我曾试图以这样的方式实施：

transparent

• Override

1. 使掩码中的所有黑色像素都成为视图的draw函数，使用DST_IN的xfermode (PorterDuffXfermode)在原始图像上绘制掩码。(见Android docs for PorterDuff.Mode)

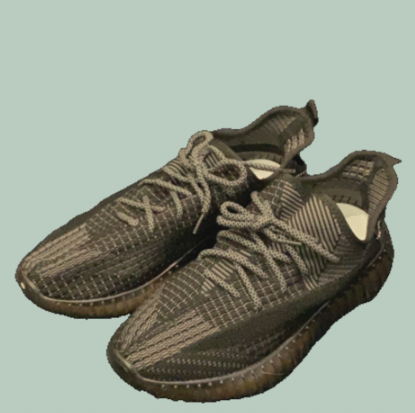

它工作得非常好，给了我这个图像(绿色像素表示透明)：

​

​

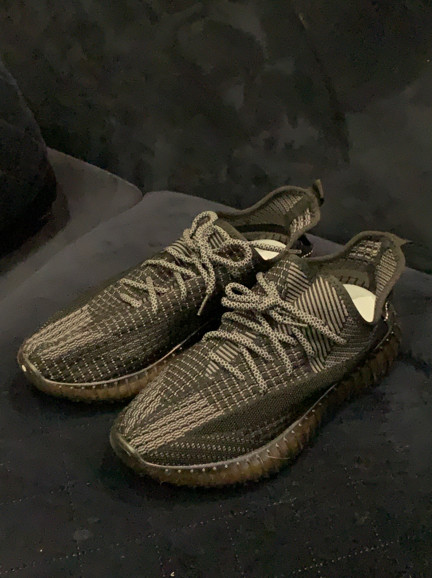

虽然这很好，但我无法实现一个自定义的“绘图”功能，让用户绘制或擦除掩码。我只成功地做了一个或另一个，但不是同时做。这就是我现在所取得的成就：

​

​

请注意，擦除掩码的效果与预期相同，但试图扩展掩码并不有效，而是绘制白色像素(而不是让原始图像(鞋)擦过)。

这是我现在使用的代码：

  override fun draw(baseCanvas: Canvas) {
    super.draw(baseCanvas)

    val image = imageBitmap
    val mask = maskBitmap
    val drawingBitmap = drawingBitmap

    if (image != null && mask != null && drawingBitmap != null) {
      run {
        val canvas = Canvas(drawingBitmap)

        // 1. Fill with white
        canvas.drawColor(Color.WHITE)

        // 2. Draw mask and only let non-transparent pixels through
        val paint = Paint(Paint.ANTI_ALIAS_FLAG)
        paint.xfermode = PorterDuffXfermode(PorterDuff.Mode.DST_IN)
        canvas.drawBitmap(mask, 0f, 0f, paint)

        // 3. Draw all lines point to point with white color and custom xfermode
        paint.xfermode = null
        paint.style = Paint.Style.STROKE
        paint.color = Color.WHITE
        paint.strokeWidth = penSize
        paint.isDither = true
        paint.strokeJoin = Paint.Join.ROUND
        paint.strokeCap = Paint.Cap.ROUND
        paint.pathEffect = CornerPathEffect(10f)
        paint.isAntiAlias = true

        lines.forEach { line ->
          paint.xfermode = when (line.drawMode) {
            DrawMode.ERASE -> PorterDuffXfermode(PorterDuff.Mode.DST_OUT)
            DrawMode.DRAW -> PorterDuffXfermode(PorterDuff.Mode.SRC)
          }

          val path = Path().also { path ->
            val points = line.points
            val range = points.size - 1
            for (i in 1..range) {
              path.moveTo(points[i - 1].x, points[i - 1].y)
              path.lineTo(points[i].x, points[i].y)
            }
          }
          canvas.drawPath(path, paint)
        }
      }

      run {
        val canvas = Canvas(image)
        val paint = Paint(Paint.ANTI_ALIAS_FLAG)

        paint.xfermode = PorterDuffXfermode(PorterDuff.Mode.DST_ATOP)
        canvas.drawBitmap(drawingBitmap, 0f, 0f, paint)
      }
    }
  }

范围内的重要变量：

• imageBitmap：bitmap
• maskBitmap：--该位图包含白色以使原始形状发光，对于应该是transparent
• drawingBitmap：的所有内容都是透明的--一个与imageBitmap大小相同的空位图，我只使用它绘制，然后将结果绘制到imageBitmap上(使用画布，请参见第二个run block)
• lines：，即我想要绘制的线条)。一条线由drawMode (绘制或擦除)和我跟踪的所有点的列表组成。

奇怪的观察

现在让我困惑的是，当我在添加图像之前填充画布时：

      run {
        val canvas = Canvas(image)
        canvas.drawColor(Color.BLACK) // <-- ADD THIS HERE

        val paint = Paint(Paint.ANTI_ALIAS_FLAG)

        paint.xfermode = PorterDuffXfermode(PorterDuff.Mode.DST_ATOP)
        canvas.drawBitmap(drawingBitmap, 0f, 0f, paint)
      }

看上去很正常：

​

​

同样的结果，如果我填充画布红色，它让红色的颜色发光，而不是黑色。为什么它适用于颜色，而不是原始位图？

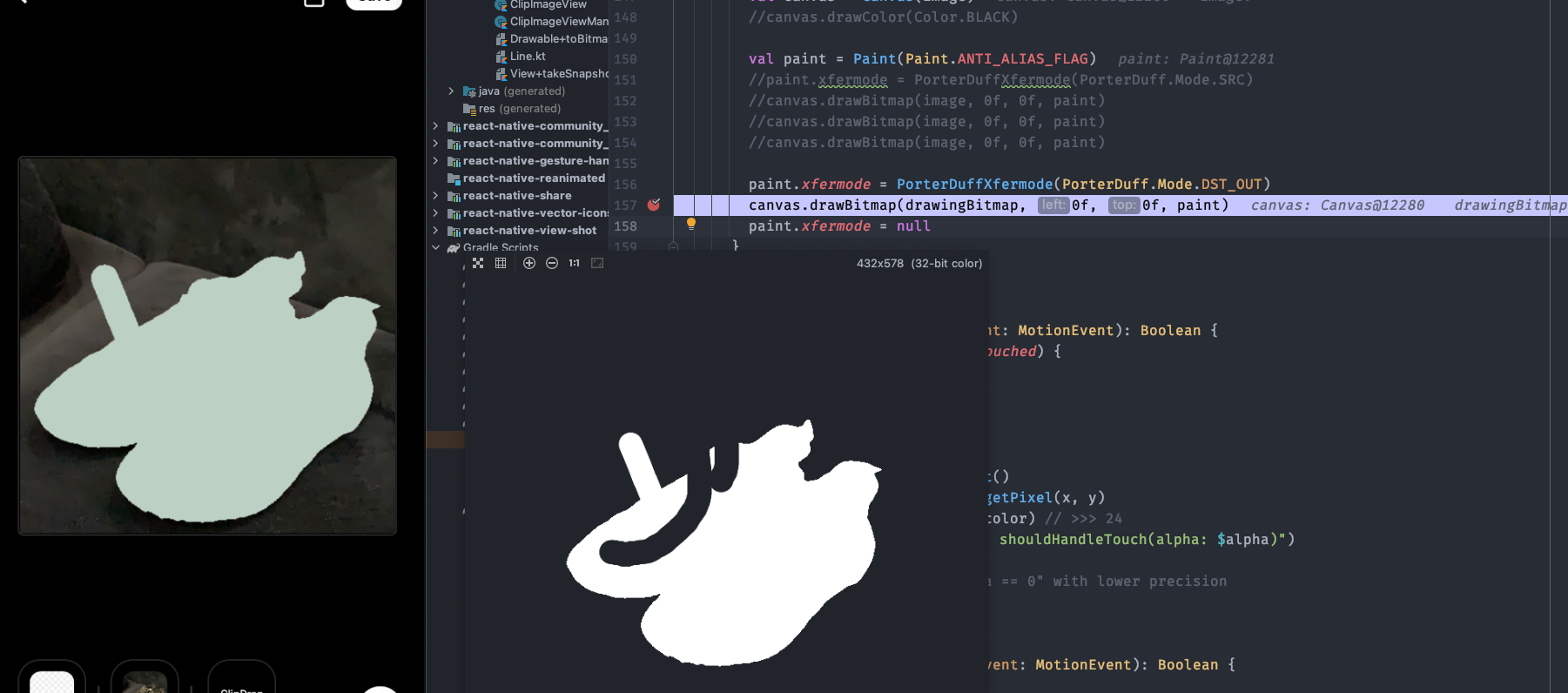

如果在调试器中检查，它甚至看起来是正确的：

​

​

问题

这里有人知道为什么这不像我期望的那样起作用吗？我试着玩各种不同的PorterDuff模式，但没能使它顺利地工作。

任何帮助都很感激！

Answer 1

好吧我让它起作用了。我不确定是否有更有效的方法来实现这一点，但我就是这样做的：

imageDrawingBitmap.

• Set

• 为上面代码片段中的实际ImageView

• As创建第四个名为imageDrawingBitmap的Bitmap，首先绘制掩码，然后在

1. 之上创建路径，然后为画布中的
2. 绘制掩码中的imageDrawingBitmap
3. Draw原始图像创建画布(maskDrawingBitmap来自步骤3)。在画布上用PorterDuff PorterDuff

看来效果不错。
