使用NXP CLRC663的SPI :只读0xFF

Question

我目前正在处理NXP LPC55S06处理器(来自LPC55S06-EVK演示板)和NXP CLRC663之间的SPI通信。

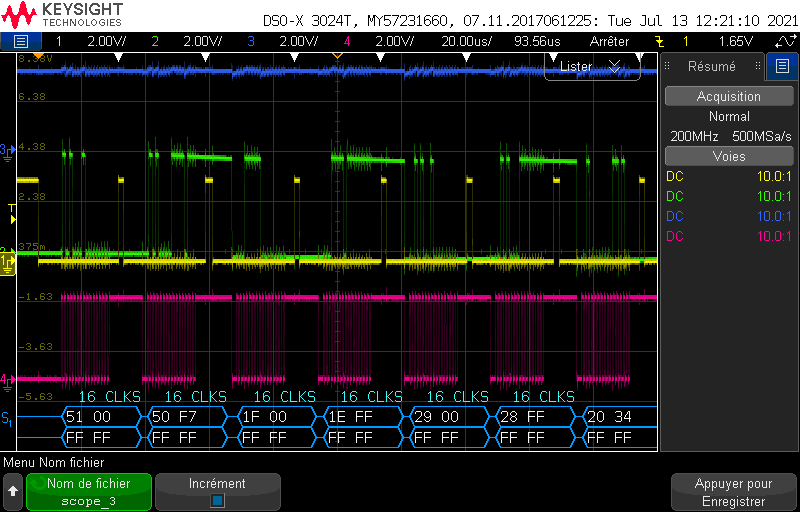

我集成了NXP库来初始化CLRC663，并在.mex文件中配置了SPI。我已经完成了连接，可以验证SPI命令的发送：

​

​

我的问题是，CLRC663从不响应我发送的命令。

我已经检查了我的电线好几次，我认为问题是软件。由于这个问题既不能来自NFC，也不能来自特定于LPC55S06处理器的FSL驱动程序，所以我怀疑它来自此代码所做的SPI配置(由NFC库调用)：

#include "phDriver.h"
#include <board.h>
#include "BoardSelection.h"
#include "fsl_spi.h"
#define PHBAL_REG_LPCOPEN_SPI_ID               0x0DU       /**< ID for LPC Open SPI BAL component */


/**
* \brief Initialize the LPC Open SPI BAL layer.
*
* \return Status code
* \retval #PH_DRIVER_SUCCESS Operation successful.
* \retval #PH_ERR_INVALID_DATA_PARAMS Parameter structure size is invalid.
*/
phStatus_t phbalReg_Init(
                                      void * pDataParams,
                                      uint16_t wSizeOfDataParams
                                      )
{
    spi_master_config_t masterConfig = {0};
    if((pDataParams == NULL) || (sizeof(phbalReg_Type_t) != wSizeOfDataParams))
    {
        return (PH_DRIVER_ERROR | PH_COMP_DRIVER);
    }

    ((phbalReg_Type_t *)pDataParams)->wId      = PH_COMP_DRIVER | PHBAL_REG_LPCOPEN_SPI_ID;
    ((phbalReg_Type_t *)pDataParams)->bBalType = PHBAL_REG_TYPE_SPI;

    /* reset FLEXCOMM for SPI */
    RESET_PeripheralReset(LPC_SPI_NFC_RST);

    SPI_MasterGetDefaultConfig(&masterConfig);
    masterConfig.baudRate_Bps=7000000u; //7MHz
    SPI_MasterInit(LPC_SPI_NFC, &masterConfig,  LPC_SPI_NFC_CLOCKRATE);
    NVIC_SetPriority(LPC_SPI_NFC_IRQ,  7U);

    return PH_DRIVER_SUCCESS;
}

phStatus_t phbalReg_Exchange(
                                        void * pDataParams,
                                        uint16_t wOption,
                                        uint8_t * pTxBuffer,
                                        uint16_t wTxLength,
                                        uint16_t wRxBufSize,
                                        uint8_t * pRxBuffer,
                                        uint16_t * pRxLength
                                        )
{
        spi_transfer_t g_masterXfer;
        uint8_t * pRxBuf;
        status_t spiStatus;
        uint8_t g_dummyBuffer[260];

        memset(&g_masterXfer, 0, sizeof(spi_transfer_t));

        if(pRxBuffer == NULL)
        {
            pRxBuf = g_dummyBuffer;
        }
        else
        {
            pRxBuf = pRxBuffer;
        }

        /* Set up the transfer */
        g_masterXfer.txData = pTxBuffer;
        g_masterXfer.rxData = pRxBuf;
        g_masterXfer.dataSize = wTxLength;

        /* Start transfer */
        spiStatus =  SPI_MasterTransferBlocking(LPC_SPI_NFC,&g_masterXfer);

        if (spiStatus != kStatus_Success)
        {
            return (PH_DRIVER_FAILURE | PH_COMP_DRIVER);
        }

        if (pRxLength != NULL)
        {
            *pRxLength = wTxLength;
        }

        return PH_DRIVER_SUCCESS;
}

phStatus_t phbalReg_SetConfig(
                                         void * pDataParams,
                                         uint16_t wConfig,
                                         uint16_t wValue
                                         )
{
    return PH_DRIVER_SUCCESS;
}

phStatus_t phbalReg_GetConfig(
                                         void * pDataParams,
                                         uint16_t wConfig,
                                         uint16_t * pValue
                                         )
{
    return PH_DRIVER_SUCCESS;
}

知道SPI与CLRC663的通信处于全双工状态，您知道错误可能来自何处吗？

Answer 1

我发现了我的问题所在。以下是如何实现我的重置：

高-等20毫秒-低-等20毫秒-高

在本文件中提到：“硬下电源是启用高级别的引脚PDOWN。.使电源下降模式下的水平在引脚PDOWN上被设置为低。”

然而，我不得不做相反的事情，因为我把复位引脚保持在高位，所以CLRC663无法启动，所以它没有响应。
