pandapower网络小区中的彩色总线

Question

我想在潘达波韦网络的图表中选择某些公共汽车的颜色。我使用了来自潘达波尔的simple_plotly函数，它运行得很好。作为下一步，我使用create_bus_trace 这里来缓存跟踪。最后，我使用draw_traces 这里绘制这些总线。

问题：

跟踪显示在单独的地块中。但是，我希望跟踪与用simple_plotly(net)创建的相同的图中。

下面是我的代码看起来是什么样子：

import numpy as np
import pandapower.plotting as pt
import pandapower as pp
import pandapower.networks as pn

net = pn.create_kerber_vorstadtnetz_kabel_1()
pt.simple_plotly(net)

color_buses = np.random.choice(net.bus.index, 33)
color_trace = pt.plotly.create_bus_trace(net, color_buses, color='red',
                                         trace_name='special buses')
pt.plotly.draw_traces(color_trace)

有什么想法，怎么才能把两条线索都放进一个阴谋里？

谢谢您的帮助，提前！

Answer 1

我找到了一个解决办法：

import numpy as np
import pandapower.plotting as pt
import pandapower as pp
import pandapower.networks as pn
import plotly
import plotly.graph_objs as go
import plotly.graph_objs as go
import plotly.io as pio
pio.renderers.default = 'browser'

net = pn.create_kerber_vorstadtnetz_kabel_1()
fig = pt.simple_plotly(net)

how_much_buses = 33
color_buses = np.random.choice(net.bus.index, how_much_buses)

fig.add_trace(go.Scatter(x=net.bus_geodata.loc[color_buses, 'x'],
                         y=net.bus_geodata.loc[color_buses, 'y'],
                         mode='markers'))

fig.show()

因此，诀窍是直接使用simple_plotly返回的对象并使用add_trace。

我还必须告诉plotly.io使用浏览器作为fig.show()上出现的更新图的标准渲染器。

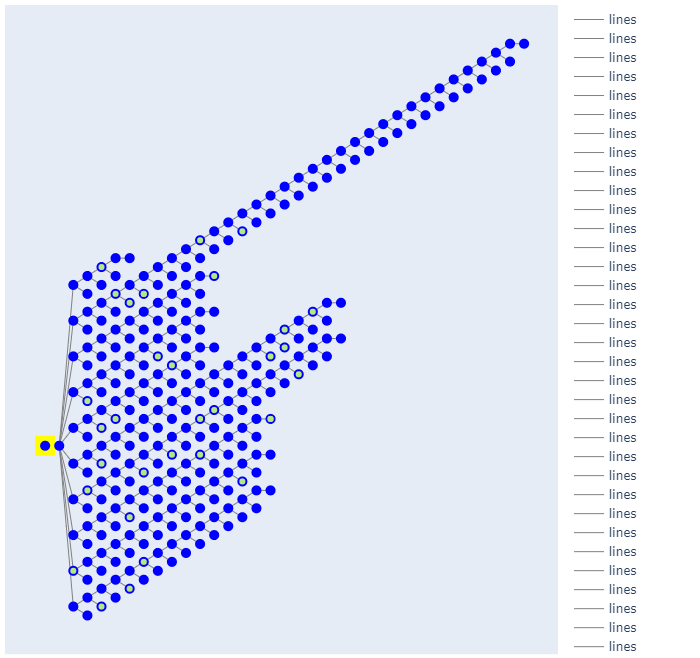

看上去是这样的：

​

​
