Win32 -按钮图像在工具栏中以错误的顺序出现。

Question

我正在使用win32 api (在visual中)创建一个简单的油漆应用程序。我创建了一个工具栏，并为10个工具栏图像添加了一个位图(TBbuttons.bmp - size: 160x16像素- 4bpp索引格式)，如下所示：

​

​

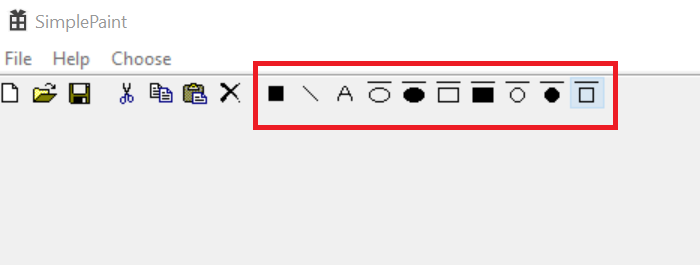

然而，按钮图像并没有像上面所示的那样以正确的顺序出现，而且有些图像的上方有一条黑线(这不是我想要的)：

​

下面是我用来创建工具栏和按钮的代码：

    InitCommonControls();
    //create initial buttons
    TBBUTTON tbButtons[] =
    {
        { STD_FILENEW,  IDM_NEW, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0},
        { STD_FILEOPEN, IDM_OPEN, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0},
        { STD_FILESAVE, IDM_SAVE, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0}
    };

    //Create toolbar window
    HWND hToolBarWnd = CreateToolbarEx(hWndParent,
        WS_CHILD | WS_VISIBLE | CCS_ADJUSTABLE | TBSTYLE_TOOLTIPS,
        ID_TOOLBAR, sizeof(tbButtons) / sizeof(TBBUTTON), HINST_COMMCTRL,
        0, tbButtons, sizeof(tbButtons) / sizeof(TBBUTTON),
        BUTTON_WIDTH, BUTTON_HEIGHT, IMAGE_WIDTH, IMAGE_HEIGHT,
        sizeof(TBBUTTON));

    //Add more buttons
    TBBUTTON buttonsToAdd[] =
    {
        { 0, 0, TBSTATE_ENABLED, TBSTYLE_SEP, 0, 0 },
        { STD_CUT,  IDM_CUT, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { STD_COPY, IDM_COPY, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { STD_PASTE, IDM_PASTE, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { STD_DELETE, IDM_DELETE, TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 }
    };
    SendMessage(hToolBarWnd, TB_ADDBUTTONS, (WPARAM)sizeof(buttonsToAdd) / sizeof(TBBUTTON),
        (LPARAM)(LPTBBUTTON)&buttonsToAdd);

    //Create 10 more buttons to draw
    TBBUTTON userButtons[] =
    {
        { 0, 0,                     TBSTATE_ENABLED, TBSTYLE_SEP, 0, 0 },
        { 0, IDM_ELLIPSE,           TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 1, IDM_FILLED_ELLIPSE,    TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 2, IDM_RECT,              TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 3, IDM_FILLED_RECT,       TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 4, IDM_CIRCLE,            TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 5, IDM_FILLED_CIRCLE,     TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 6, IDM_SQUARE,            TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 7, IDM_FILLED_SQUARE,     TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 8, IDM_LINE,              TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 },
        { 9, IDM_TEXT,              TBSTATE_ENABLED, TBSTYLE_BUTTON, 0, 0 }
    };

    TBADDBITMAP tbBitmap = { hInst, IDB_BITMAP1 };
    //Add bitmap to toolbar
    int idx = SendMessage(hToolBarWnd, TB_ADDBITMAP, (WPARAM)sizeof(tbBitmap) / sizeof(TBADDBITMAP),
        (LPARAM)(LPTBADDBITMAP)&tbBitmap);
    for (int i = 1; i <= 10; i++) {
        userButtons[i].iBitmap += idx;
    }

    //Add button to toolbar
    SendMessage(hToolBarWnd, TB_ADDBUTTONS, (WPARAM)sizeof(userButtons) / sizeof(TBBUTTON),
        (LPARAM)(LPTBBUTTON)&userButtons);

我仍然是win32 api的新手，我不知道这是什么原因。应用程序仍然运行良好，但按钮图像是完全错误的。我怎么才能解决这个问题？是因为我的代码或我创建的位图导致了这个问题吗？

编辑：我添加了一个新的位图(TBbitmap2.bmp)作为测试，并创建了另一个类似于第一个位图的位图(TBbitmap3.bmp)。在所有三个位图中，第一个产生了问题，另外两个位图工作得很好。这是指向所有三个位图的链接。问题仍然是，为什么第一个位图不断地产生问题，而另两个则有效？(它们具有相同的属性，只是大小不同)。

Answer 1

我尝试创建一个示例并使用位图。

它确实有一些奇怪的行为。在我第一次建造这个项目之后，它确实产生了你所说的问题。但在我重建后，问题消失了：

​

​

我认为位图在构建过程中没有正确加载，也许您可以尝试重新构建项目并运行程序。
