使用subplot2grid和“AxesSubplot”对象

Question

我使用subplot2grid来定义一个图的网格，如下所示。工作很好，这是一个很好的功能。

    plot_axes_1 = plt.subplot2grid((6, 4), (0, 0), rowspan=2, colspan=3)  ##1
    plot_axes_2 = plt.subplot2grid((6, 4), (2, 0), rowspan=2, colspan=3, sharex=scatter_axes_1)  ##2

    x_hist_axes_2 = plt.subplot2grid((6, 4), (4, 0), colspan=3, sharex=scatter_axes_2) ##3

    y_hist_axes_1 = plt.subplot2grid((6, 4), (0, 3), rowspan=2, sharey=scatter_axes_1)  ##4
    y_hist_axes_2 = plt.subplot2grid((6, 4), (2, 3), rowspan=2, sharey=scatter_axes_2, sharex= y_hist_axes_1)  ##5

​

​

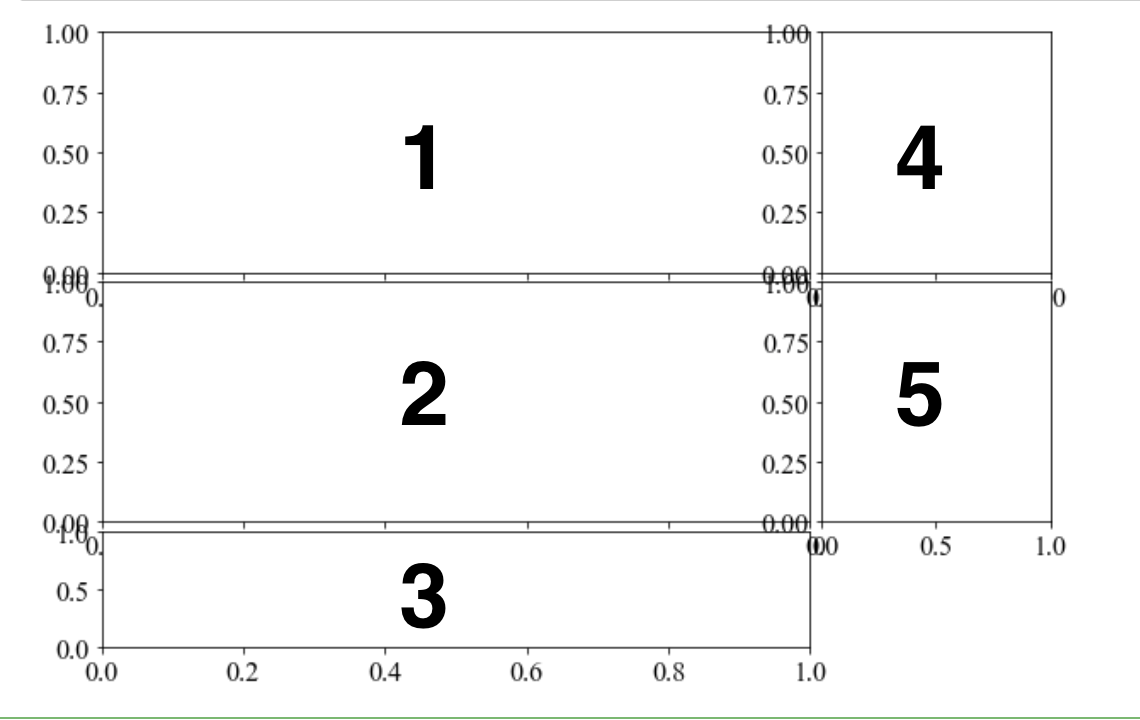

现在我想把图像中的5个地块作为一个单元，并把它的6个拷贝，排列在3行2列上。

    fig, ax= plt.subplots(3,2)

    for l in range(3):
        for m in range(2):

            ax[l,m].subplot2grid((6, 4), (0, 0), rowspan=2, colspan=3)  ##1
            ax[l,m].subplot2grid((6, 4), (2, 0), rowspan=2, colspan=3, sharex=scatter_axes_1)  ##2

            ax[l,m].subplot2grid((6, 4), (4, 0), colspan=3, sharex=scatter_axes_2) ##3

            ax[l,m].subplot2grid((6, 4), (0, 3), rowspan=2, sharey=scatter_axes_1)  ##4
            ax[l,m].subplot2grid((6, 4), (2, 3), rowspan=2, sharey=scatter_axes_2, sharex= y_hist_axes_1)  ##5

但是我不能像这样使用subplot2grid，我得到了错误'AxesSubplot' object has no attribute 'subplot2grid'

我是否还可以在AxesSubplot中使用另一个函数来完成这个任务？

Answer 1

我被你想做的事弄糊涂了。然而，另一种处理不同宽度和高度的方法可能是使用宽度比？

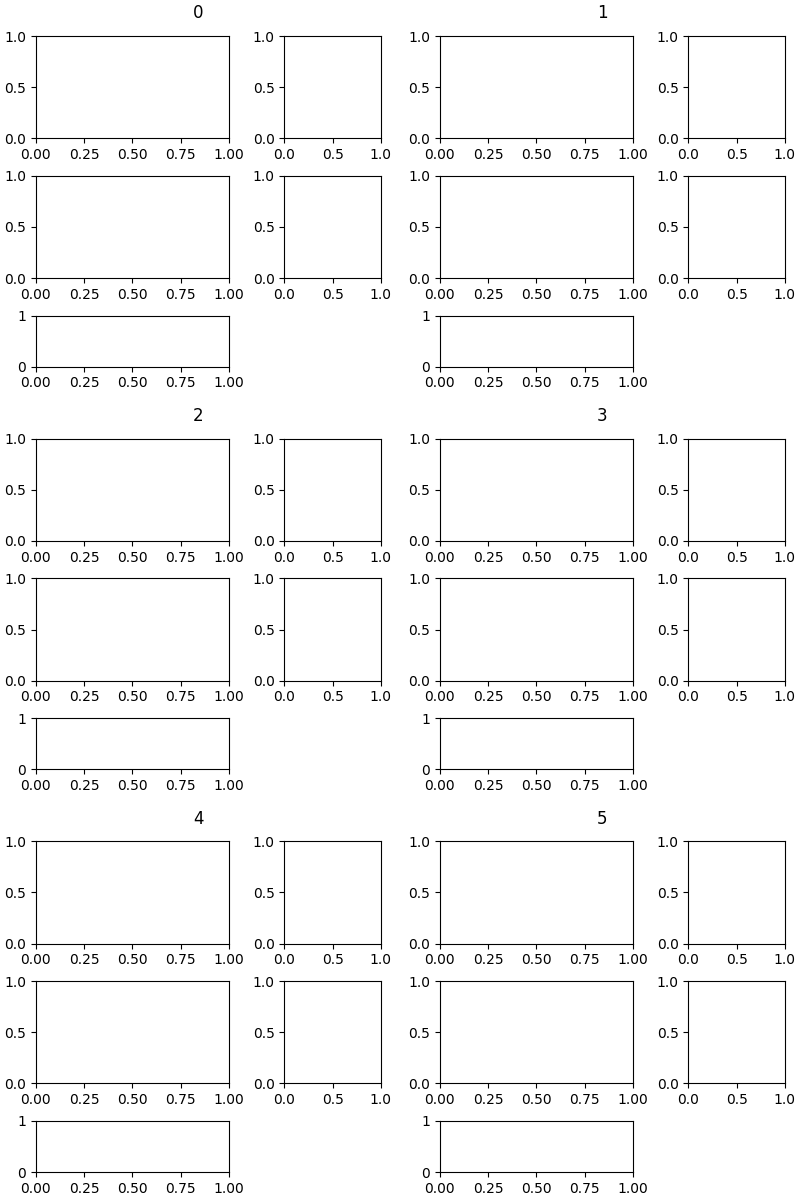

编辑:使用子图来保持轴的逻辑组。

import matplotlib.pyplot as plt

fig = plt.figure(constrained_layout=True, figsize=(8, 12))
sfigs = fig.subfigures(3, 2)
for nn, sf in enumerate(sfigs.flat):
    sf.suptitle(nn)
    axs = sf.subplots(3, 2, gridspec_kw={'width_ratios': [2, 1],
                                         'height_ratios': [2, 2, 1]})
    sf.delaxes(axs[2, 1])
plt.show()

​

​

Answer 2

我认为这是matplotlib的半图形合成函数的一项工作，即subplot_mosaic函数。这可以在matplotlib > 3.3中找到。您需要为5个面板定义基本布局，然后根据需要的行/列生成完整的布局。据我所见，这将是相当复杂和困难(虽然不是不可能！)由subplot2grid或Gridspec或任何其他方法创建。

import matplotlib.pyplot as plt
import numpy as np

def layout(panel, rows=3, cols=2, empty_sentinal=999):
    """Takes in a single layout and arranges it in multiple
       rows and columns"""

    npanels = rows * cols
    panel[panel >= empty_sentinal] = empty_sentinal
    minipanels = len(np.unique(panel))

    panels = np.array([i * (minipanels) + panel for i in range(npanels)])

    panel_rows = [np.hstack(panels[i : i + cols]) for i in range(0, npanels, cols)]
    panel_cols = np.vstack(panel_rows)

    panel_cols[panel_cols > empty_sentinal] = empty_sentinal

    return panel_cols

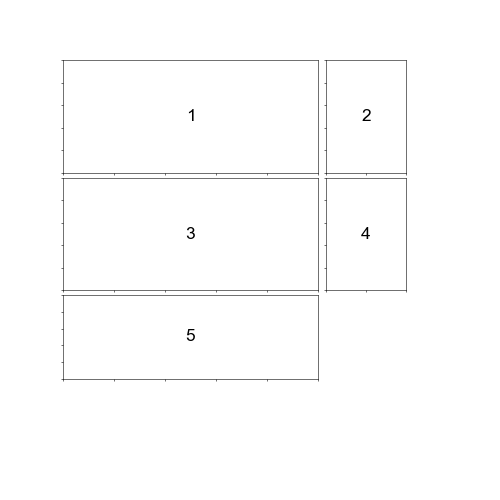

( A)生成一个单一的面板：

single_panel = np.array([
    [1, 1, 1, 1, 1, 1, 2, 2, 999],
    [1, 1, 1, 1, 1, 1, 2, 2, 999],
    [1, 1, 1, 1, 1, 1, 2, 2, 999],
    [1, 1, 1, 1, 1, 1, 2, 2, 999],
    [3, 3, 3, 3, 3, 3, 4, 4, 999],
    [3, 3, 3, 3, 3, 3, 4, 4, 999],
    [3, 3, 3, 3, 3, 3, 4, 4, 999],
    [3, 3, 3, 3, 3, 3, 4, 4, 999],
    [5, 5, 5, 5, 5, 5, 999, 999, 999],
    [5, 5, 5, 5, 5, 5, 999, 999, 999],
    [5, 5, 5, 5, 5, 5, 999, 999, 999],
    [999] * 9,
    [999] * 9,
])

fig, ax = plt.subplot_mosaic(single_panel, figsize=(10, 10), empty_sentinel=999)
for k, v in ax.items():
    v.set_xticklabels([])
    v.set_yticklabels([])
    v.text(0.5, 0.5, k, ha="center", va="center", fontsize=25)

plt.show()

​

​

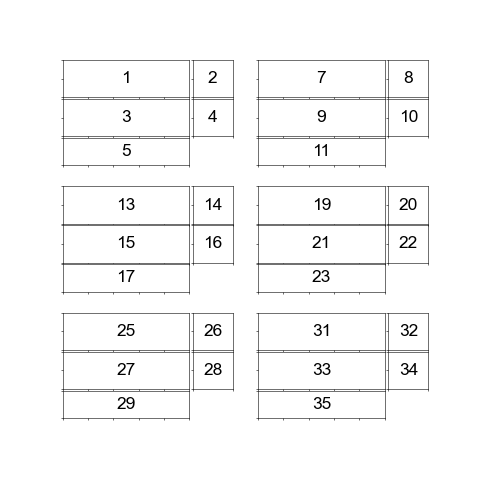

(B)上述单一面板的“瓷砖”

my_layout = layout(panel=single_panel, rows=3, cols=2)

fig, ax = plt.subplot_mosaic(my_layout, figsize=(10, 10), empty_sentinel=999)
for k, v in ax.items():
    v.set_xticklabels([])
    v.set_yticklabels([])
    v.text(0.5, 0.5, k, ha="center", va="center", fontsize=25)

plt.show()

​

​

注意事项：

1. empty_sentinal设置为999。如果你有超过999个子图，那就把它增加到一个更高的数目。
2. 每个“迷你面板”可以单独访问。您可能需要编写其他函数来访问“面板组”。
