正确使用用例图中的包含和扩展

Question

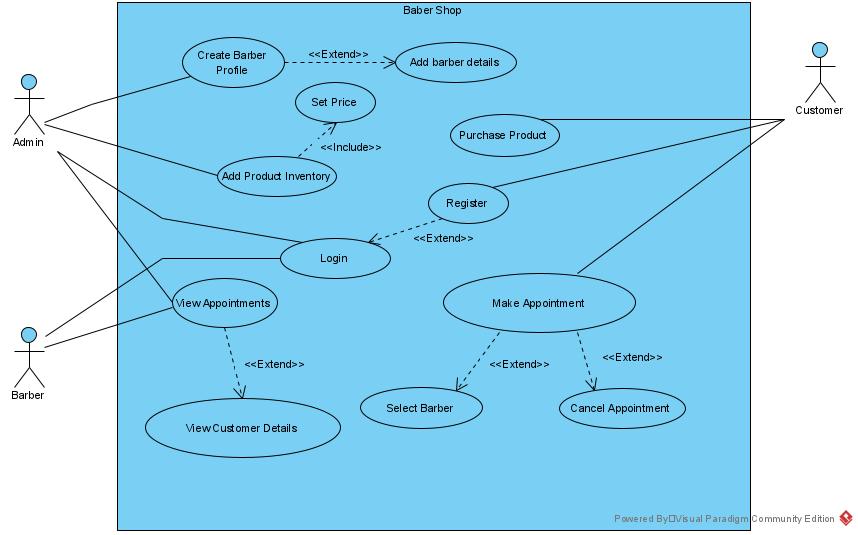

我正在为理发店系统创建用例图。我不确定Add Product Inventory用例是否应该包括Purchase Product用例。

将与理发店系统互动的演员是：

1. Customers
2. System用户(即。
3. 系统管理员(即。(经理)

所有用户将需要能够登录，客户将需要注册，如果他们是第一次用户。

客户将与系统互动，进行预订或购买产品，如凝胶，洗发水，蜡。预约可以延长到取消预约，客户不太可能重新安排约会，而是取消约会，并在不同的时间再次预订。

系统用户，理发师，需要能够查看预约时间表，查看客户联系详细信息，并登录到系统。

系统管理员，可能是经理和理发师，也应该能够查看预约时间表，查看客户联系详细信息，并向商店添加产品库存。产品清单还将包括确定产品规格、产品的颜色或大小以及价格。

​

​

Answer 1

我不确定用例是否应该包括购买产品用例。

情况并非如此，这意味着每次产品被添加到库存中时，它也会在添加期间购买。注意，对于这两个用例，参与者并不相同，但是有了包含，这意味着采购也是由管理员完成的。

也没有延伸的余地。

在购买之前，产品被添加到库存中，这是您在UC采购描述中添加的前提条件。

图中还有其他问题：

• 您的所有扩展都是在错误的方向绘制的，除了可能在登录和注册之间，这取决于您想说什么

。

• 把次要演员放在右边是很常见的，所以客户似乎是次要演员，但事实并非如此。

• Admin和Barber不能登录(但他们可以登出)，让其中一个角色成为成功登录之前所需的真实角色，这是与演员嘉宾或诸如此类的事情一起完成的。

• 与客户无法注册(或登录)

的方式相同

• ，但实际上，登录和注册(和注销)是非常常见和简单的特性，并且可能没有足够的加法值来作为用例。

客户只能在约会创建过程中才能取消约会，这不是您想要的。

- you need to allow _Customer_ to activate _Cancel Appointment_ in an other way (directly or as an extension of the probable _View Own Appointments_, see after)
- for me while an appointment is under construction it does not exist and then the _Customer_ cannot cancel the appointment, but the customer can abort the construction. So for me there is no extend between these use cases. Of course in the description of _Make Appointment_ you can say an abort is possible, but I think this is the case in all the UC.

• 很可能是客户可以查看他/她的约会，所以必须添加UC (假设查看自己的约会)。注意:这不像理发师可以激活的UC View Appointmenst，所以这些UC不能有相同的名称。将取消约会作为这一新UC的延伸似乎是一个好方法，在这种情况下，取消约会不能由客户直接激活。

。

• 一些管理员可以激活的UCs缺失了，可以修改产品的价格，删除产品，修改理发细节，删除理发师，.

Answer 2

我不熟悉您的场景中的业务规则，所以这是一些猜测工作和一些假设，您可以验证。

我假设“添加产品库存”用例是关于将产品添加到所有产品的库存中。为了回答您的问题，我认为这个用例是否涉及添加一个产品、多个产品、管理产品(例如编辑或删除它们)、库存是否已经存在、或者库存对其上的产品是一个单独的东西，这些问题的答案都不重要，但这些问题的答案从您的模型中并不是100%清晰的，您可以考虑澄清这些要点。

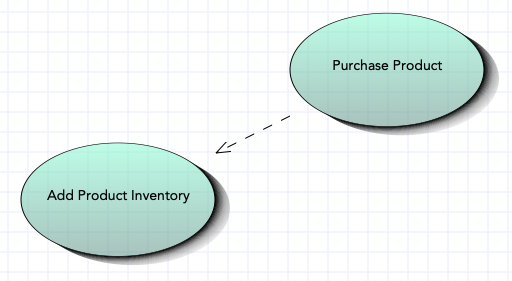

我还假设产品需要在库存中才能被购买。如果是这样的话，那么我想你要问的就是这一点--我怎么能代表这样一个事实:产品需要添加到库存中才能被购买？如果这就是您所要求的，那么您可以使用一个简单的“依赖”关系来表示它，这个关系将从运行到用例，如下所示。这说明产品采购在某种程度上依赖于添加产品，但没有进一步解释这种关系。或者，您可以使用从“添加到购买”中运行的preceedes关系。我不认为扩展是正确的关系--添加产品的步骤不需要在每次购买产品时都被考虑在内，依赖的是添加产品的目标，而不是步骤。

​

​
