使用libgtpnl向GTP隧道插入GTP数据包

Question

我有一个问题，建立一个稳定的互联网连接(IuPS_PS)之间的MS和我们开发的网络核心系统使用我们的家庭nodeB (HNB)。

在我们的核心系统中，我们可以看到从MS发送到HNB和从HNB发送到核心系统的互联网数据包。我在HNB和core之间的界面上附上了wireshark日志的屏幕截图。

​

​

如图中所示，用户查询是server.hnb。源IP (MS )为10.250.0.114，目标IP为172.60.3.154 (核心IP)和8.8.8.8 (我们将其设置为在激活PDP上下文接受中的DNS地址)(激活PDP上下文接受是从核心发送到HNB和从HNB发送到MS的消息，其中包含DNS IP、比特率、.)等互联网参数。协议为 GTP -DNS，叠加层为DNS / UDP / IP /GTP/ UDP / IP。我在下面的图片中附加了层叠的图层：

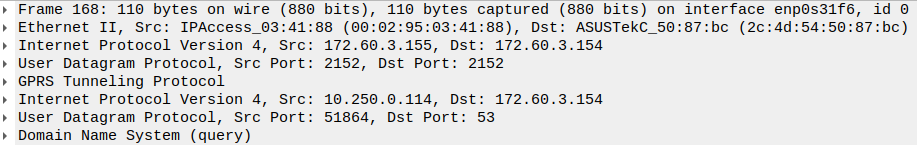

目的地IP为172.60.3.154

​

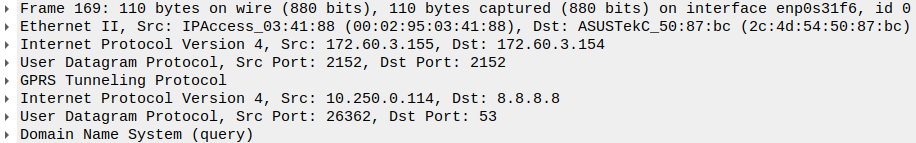

目的地IP为8.8.8.8

​

另外，我们知道要处理GTP数据包，需要一个GTP隧道来侦听UDP端口2152。为此，我们使用libgtpnl (osmocome )并建立一个GTP隧道，首先，我们必须使用libgtpnl的以下命令创建一个GTP接口：

gtp-link add gtp1 --sgsn

其中gtp1是接口名。执行上述命令后，我们使用netstat显示网络连接，结果如下：

​

​

一切都没问题。最后，我们使用以下libgtpnl命令添加GTP隧道：

gtp-tunnel add gtp1 v1 100 1 10.250.0.114 172.60.3.154

在v1是GTP版本的情况下，100是RAB-分配请求 (GTP隧道配置从核心发送到HNB)中的gTP-TEI字段，1是从RAB-赋值响应 (GTP隧道配置从HNB发送到核)获得的类似字段。另外，10.250.0.114是MS IP，172.60.3.154是核心IP。

在从MS接收到核心的一些数据包并使用netstat后，我们看到Recv-Q ( UDP端口2152中准备读取的字节)会增加到大于0的值，但是添加的GTP隧道不会读取GTP数据包，我们已经添加的gtp1接口在wireshark中是空的。GTP数据包没有插入到我的GTP隧道(gtp1)中有什么问题？

Answer 1

您希望处理GTP-U数据包，因此您的测试机器是GGSN而不是SGSN，因此您的git-link命令不正确，必须删除参数“-sgsn”。

libgtpnl在SGSN和GGSN上的命令类似如下：

SGSN：

gtp-link add gtp1 --sgsn
gtp-tunnel add gtp1 v1 100 200 1.1.1.1 2.2.2.10

GGSN：

gtp-link add gtp1
gtp-tunnel add gtp1 v1 200 100 1.1.1.1 2.2.2.2

2.2.2.2是SGSN节点的IP地址

2.2.2.10是GGSN节点的IP地址

1.1.1.1是用户/终端的IP地址
