跟踪和解压缩不匹配内核映像文件的Linux内核指令

Question

我试图验证和理解在模拟框架中执行的指令。模拟步骤如下：

二进制文件在主机processors)

• the x86中交叉编译，其中包含gcc (带有-fPIC标志)

• 。二进制文件随后在名为SimNow的虚拟机x86中移动和执行( SimNow用于测试它们的

• SimNow机器)，生成执行指令列表，其中包括每个指令的信息:虚拟地址、物理地址、大小、操作代码。

• 框架通过x86反汇编程序(命名为distorm)生成执行指令的跟踪，包括助记符和操作数。这是跟踪输出的一个示例：

​

执行指令的列表包括包含在二进制和可能的内核指令中的指令。

我正在通过使用二进制文件上objdump的输出来验证跟踪的用户指令。它们是相等的，确认了执行的正确性。

这是上面图片中说明的objdump输出：

​

​

对于内核说明，我必须应用初步步骤：

我在虚拟机中安装了内核头，并提取了用于在虚拟机上执行objdump的linux映像。

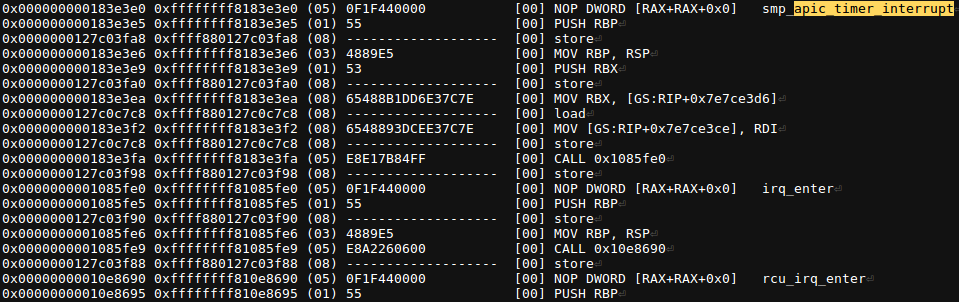

对于验证步骤，我使用相同的用户指令方法，将linux内核映像的objdump与跟踪输出进行比较。但是，当发现内核符号指令时，我注意到了一些differences...mostly。这是跟踪的输出：

​

​

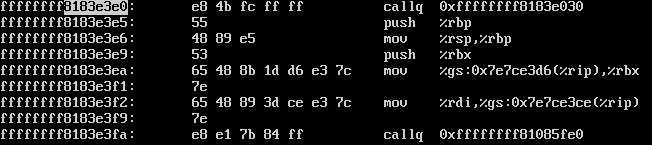

这是linux内核映像的对应部分：

​

​

​

​

​

​

从这些图片中可以看到，在跟踪输出中，每个对应于内核符号(比较linux映像的虚拟地址与/proc/kallsyms)的调用q被替换为NOP DWORD (nopl指令)。

我想要做的是理解为什么有一个NOP DWORD而不是内核符号的调用q。

是因为搬迁吗？如果是的话，我如何重建这些指示的搬迁？

注意:我使用-dr执行objdump来检查Linux映像上的重定位，但是输出没有改变。

我的验证方法对内核指令是错误的吗？

Answer 1

(部分回答/猜测可能会指向正确的方向。)更新: Jester建议这看起来像ftrace机器：https://git.kernel.org/pub/scm/linux/kernel/git/torvalds/linux.git/tree/arch/x86/kernel/ftrace.c?h=v5.10)

我怀疑这些调用是在加载后获得NOPed的，可能是在相关的跟踪点或其他未启用的情况下。出于某种原因，发出NOPing调用可以解释为什么会出现与NOP相关的调用目标或符号重定位元数据。

我想我读过关于Linux使用代码修改来实现低开销的跟踪点之类的东西，而自修改代码通常是Linux所做的事情。

Linux使用在启动时修改一次的自修改代码，或者进行非常罕见的配置更改，以减少每次执行的开销，而不需要对分支进行修改，用于几种不同的操作。(例如，在UP机器上引导SMP内核，只需要SMP安全，而不是硬件设备，就会在原子RMWs中删除lock前缀。)内联asm宏定义符号和自定义部分，这样内核就有了必要的元数据。另外，最近有关修改rel32调用目标而不是使用间接分支的一些内容，以避免在这些站点上进行任何谱缓解的需要，但这里并不是这样的。

因此，一般来说，当您试图验证内核映像文件的执行时，您应该会看到一些不匹配的地方，这可能是文件之一。

在这种情况下，这看起来像一个函数的顶部(在设置一个框架指针之前)，这听起来像是一个可能找到某种特殊调用的地方，可能用于跟踪(保存所有寄存器的特殊函数)。

gcc生成的代码永远不会在call / mov %rsp, %rbp之前做push %rbp。首先，这违反了16字节堆栈对齐ABI的要求。(虽然内核可能使用-mpreferred-stack-boundary=3而不是4？经过两次推送后，还有另一个更正常的调用，如果这是一个正常函数，也会有一个对齐的RSP。)不管怎么说，这是另一个迹象，有一些定制的内联asm黑客或什么正在进行。
