问WebGL在像素级别上混合颜色
EN

Stack Overflow用户

提问于 2020-12-23 11:05:12

回答 2查看 406关注 0票数 3

我想写一个小程序，例如计算素数。我的想法是使用webgl/threejs将所有表示素数(基于坐标)的像素染成白色，其余的则表示黑色。我的问题是，webgl以某种方式混合了像素级的颜色(如果在黑色画布的中间有一个白色像素，则它与环境混合，而该白色像素周围的像素变成灰色)。有了这个问题，我无法正确地识别白色和黑色像素。

我的问题是:如何让webgl或画布在不混合的情况下为每个像素使用正确的颜色？

下面是一个演示，我将第二个像素涂成白色：

<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>ProjectLaGPU</title>
</head>
<body>
    <script id="vertex-shader" type="x-shader/x-vertex">
        uniform float u_start;

        varying float v_start;

        void main() {
            v_start = u_start;
            gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
        }
    </script>
    <script id="fragment-shader" type="x-shader/x-fragment">
        varying float v_start;

        void main () {
            if (int(gl_FragCoord.x)%2==0 && int(gl_FragCoord.y)%2==0) {
                gl_FragColor = vec4(1, 1, 1, 1);
            } else {
                gl_FragColor = vec4(0, 0, 0, 1);
            }
        }
    </script>
    <script src="https://threejs.org/build/three.js"></script>
    <script src="main.js"></script>
</body>
</html>

/* main.js */
async function init() {
    const scene = new THREE.Scene();
    const camera = new THREE.OrthographicCamera(-.5, .5, .5, -.5, -1, 1);
    const renderer = new THREE.WebGLRenderer({
        preserveDrawingBuffer: true,
        powerPreference: "high-performance",
        depth: false,
        stencil: false
    });

    const geometry = new THREE.PlaneGeometry();
    const material = new THREE.ShaderMaterial({
        uniforms: {
            u_start: { value: 0.5 },
        },
        vertexShader: document.getElementById("vertex-shader").innerText,
        fragmentShader: document.getElementById("fragment-shader").innerText,
      });
    const mesh = new THREE.Mesh(geometry, material);
    renderer.setSize(1000, 1000);
    document.body.appendChild(renderer.domElement);
    scene.add(mesh)
    renderer.render(scene, camera);
}

init();

webgl

javascript

canvas

three.js

shader

回答 2

Stack Overflow用户

回答已采纳

发布于 2020-12-24 08:32:52

以前接受的答案是不正确的，只能靠运气.换句话说，如果它对您有效，那么幸运的是，您的计算机/浏览器/OS/current-设置似乎工作正常。更改一个设置，切换到另一个浏览器/os/机器，它就不能工作了。

这里有许多问题被混为一谈。

1.无模糊画布

有两件事你必须做才能得到一个非模糊的画布。

关闭浏览器的过滤

在Chrome/Edge/Safari中，您可以在火狐canvas { image-rendering: crisp-edges; }上使用canvas { image-rendering: crisp-edges; }进行此操作

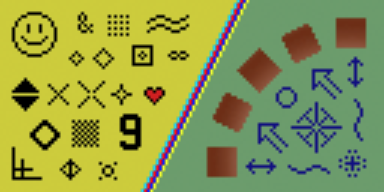

请注意，对于这种情况，pixelated比crisp-edges更正确。根据规范，给出了这个原始图像

并将其显示为默认算法大小的3倍，取决于浏览器，但一个典型的示例可能如下所示

pixelated看起来会像这样

的重要性:参见 crisp-edges底部的更新如下所示

但是请注意，用于绘制图像的实际算法不是由规范定义的，因此目前火狐碰巧对crisp-edges使用了最近邻过滤，并且不支持pixelated。因此，您应该最后指定pixelated，这样如果存在crisp-edges，它就会重写它。

帆布有两种尺寸。它的绘图缓冲区大小(画布中的像素数)和显示大小(由CSS定义)。但是CSS大小以CSS像素计算，然后由当前devicePixelRatio缩放。这意味着，如果您没有放大或缩小，并且您的设备上的devicePixelRatio不是1.0，并且绘图缓冲区大小与您的显示大小相匹配，那么画布将被缩放到匹配devicePixelRatio所需的范围。因此，将使用image-rendering CSS样式来决定如何进行缩放。

示例

const scene = new THREE.Scene();
const camera = new THREE.OrthographicCamera(-.5, .5, .5, -.5, -1, 1);
const renderer = new THREE.WebGLRenderer();

const geometry = new THREE.PlaneBufferGeometry();
const material = new THREE.ShaderMaterial({
  vertexShader: document.getElementById("vertex-shader").innerText,
  fragmentShader: document.getElementById("fragment-shader").innerText,
});
const mesh = new THREE.Mesh(geometry, material);
document.body.appendChild(renderer.domElement);
scene.add(mesh)
renderer.render(scene, camera);

canvas {
  image-rendering: crisp-edges;
  image-rendering: pixelated;  /* pixelated is more correct so put that last */
}

<script src="https://cdn.jsdelivr.net/npm/three@0.123/build/three.js"></script>

<script id="vertex-shader" type="x-shader/x-vertex">
        void main() {
            gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
        }
</script>
<script id="fragment-shader" type="x-shader/x-fragment">
        void main () {
            if (int(gl_FragCoord.x)%2==0 && int(gl_FragCoord.y)%2==0) {
                gl_FragColor = vec4(1, 1, 1, 1);
            } else {
                gl_FragColor = vec4(0, 0, 0, 1);
            }
        }
</script>

关闭反走样。

Three.js为你做这件事

2.获取画布中的1像素=到屏幕上的1像素

这就是给setPixelRatio打电话的目的。它似乎对你有效只是运气。换句话说，当您尝试在不同的机器或不同的浏览器上运行您的代码时，它可能无法工作。

问题是为了设置画布的绘图缓冲区的大小，使其匹配使用多少像素来显示画布，您必须问浏览器“您使用了多少像素”。

例如，假设有一个设备像素比(dpr)为3，假设窗口宽为100个设备像素。这是33.3333 CSS像素宽。如果您查看window.innerWidth (反正你也不应该这么做)，它将报告33个CSS像素。如果您然后乘以您的dpr 3，您得到99，但在现实中，浏览器可能/将画100。

要问实际使用的大小，您必须使用ResizeObserver，并让它通过devicePixelContentBoxSize报告确切的大小

const scene = new THREE.Scene();
const camera = new THREE.OrthographicCamera(-.5, .5, .5, -.5, -1, 1);
const renderer = new THREE.WebGLRenderer();

const geometry = new THREE.PlaneBufferGeometry();
const material = new THREE.ShaderMaterial({
  vertexShader: document.getElementById("vertex-shader").innerText,
  fragmentShader: document.getElementById("fragment-shader").innerText,
});

const mesh = new THREE.Mesh(geometry, material);

function onResize(entries) {
  for (const entry of entries) {
    let width;
    let height;
    let dpr = window.devicePixelRatio;
    if (entry.devicePixelContentBoxSize) {
      // NOTE: Only this path gives the correct answer
      // The other 2 paths are an imperfect fallback
      // for browsers that don't provide anyway to do this
      width = entry.devicePixelContentBoxSize[0].inlineSize;
      height = entry.devicePixelContentBoxSize[0].blockSize;
      dpr = 1; // it's already in width and height
    } else if (entry.contentBoxSize) {
      if (entry.contentBoxSize[0]) {
        width = entry.contentBoxSize[0].inlineSize;
        height = entry.contentBoxSize[0].blockSize;
      } else {
        width = entry.contentBoxSize.inlineSize;
        height = entry.contentBoxSize.blockSize;
      }
    } else {
      width = entry.contentRect.width;
      height = entry.contentRect.height;
    }
    // IMPORTANT! You must pass false here otherwise three.js
    // will mess up the CSS!
    renderer.setSize(Math.round(width * dpr), Math.round(height * dpr), false);
    renderer.render(scene, camera);
  }
}

const canvas = renderer.domElement;
const resizeObserver = new ResizeObserver(onResize);
try {
  // because some browers don't support this yet
  resizeObserver.observe(canvas, {box: 'device-pixel-content-box'});
} catch (e) {
  resizeObserver.observe(canvas, {box: 'content-box'});
}
document.body.appendChild(renderer.domElement);
scene.add(mesh)
renderer.render(scene, camera);

html, body, canvas {
  margin: 0;
  width: 100%;
  height: 100%;
  display: block;
}

<script src="https://cdn.jsdelivr.net/npm/three@0.123/build/three.js"></script>

<script id="vertex-shader" type="x-shader/x-vertex">
        void main() {
            gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
        }
</script>
<script id="fragment-shader" type="x-shader/x-fragment">
        void main () {
            if (int(gl_FragCoord.x)%2==0 && int(gl_FragCoord.y)%2==0) {
                gl_FragColor = vec4(1, 1, 1, 1);
            } else {
                gl_FragColor = vec4(0, 0, 0, 1);
            }
        }
</script>

任何其他方法只会在某些时候起作用。

为了证明这一点，下面是使用setPixelRatio和window.innerWidth与使用ResizeObserver的方法

function test(parent, fn) {
  const scene = new THREE.Scene();
  const camera = new THREE.OrthographicCamera(-.5, .5, .5, -.5, -1, 1);
  const renderer = new THREE.WebGLRenderer();

  const geometry = new THREE.PlaneBufferGeometry();
  const material = new THREE.ShaderMaterial({
    vertexShader: document.getElementById("vertex-shader").innerText,
    fragmentShader: document.getElementById("fragment-shader").innerText,
  });

  const mesh = new THREE.Mesh(geometry, material);
  fn(renderer, scene, camera);
  parent.appendChild(renderer.domElement);
  scene.add(mesh)
  renderer.render(scene, camera);
}

function resizeOberserverInit(renderer, scene, camera) {
  function onResize(entries) {
    for (const entry of entries) {
      let width;
      let height;
      let dpr = window.devicePixelRatio;
      if (entry.devicePixelContentBoxSize) {
      // NOTE: Only this path gives the correct answer
      // The other 2 paths are an imperfect fallback
      // for browsers that don't provide anyway to do this
        width = entry.devicePixelContentBoxSize[0].inlineSize;
        height = entry.devicePixelContentBoxSize[0].blockSize;
        dpr = 1; // it's already in width and height
      } else if (entry.contentBoxSize) {
        if (entry.contentBoxSize[0]) {
          width = entry.contentBoxSize[0].inlineSize;
          height = entry.contentBoxSize[0].blockSize;
        } else {
          width = entry.contentBoxSize.inlineSize;
          height = entry.contentBoxSize.blockSize;
        }
      } else {
        width = entry.contentRect.width;
        height = entry.contentRect.height;
      }
      // IMPORTANT! You must pass false here otherwise three.js
      // will mess up the CSS!
      renderer.setSize(Math.round(width * dpr), Math.round(height * dpr), false);
      renderer.render(scene, camera);
    }
  }

  const canvas = renderer.domElement;
  const resizeObserver = new ResizeObserver(onResize);
  try {
    // because some browers don't support this yet
    resizeObserver.observe(canvas, {box: 'device-pixel-content-box'});
  } catch (e) {
    resizeObserver.observe(canvas, {box: 'content-box'});
  }
}

function innerWidthDPRInit(renderer, scene, camera) {
  renderer.setPixelRatio(window.deivcePixelRatio);
  renderer.setSize(window.innerWidth, 70);
  window.addEventListener('resize', () => {
    renderer.setPixelRatio(window.deivcePixelRatio);
    renderer.setSize(window.innerWidth, 70);
    renderer.render(scene, camera);
  });
}

test(document.querySelector('#innerWidth-dpr'), innerWidthDPRInit);
test(document.querySelector('#resizeObserver'), resizeOberserverInit);

body {
  margin: 0;
}
canvas {
  height: 70px;
  display: block;
}
#resizeObserver,
#resizeObserver>canvas {
  width: 100%;
}

<script src="https://cdn.jsdelivr.net/npm/three@0.123/build/three.js"></script>

<script id="vertex-shader" type="x-shader/x-vertex">
        void main() {
            gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
        }
</script>
<script id="fragment-shader" type="x-shader/x-fragment">
        void main () {
            if (int(gl_FragCoord.x)%2==0 && int(gl_FragCoord.y)%2==0) {
                gl_FragColor = vec4(1, 1, 1, 1);
            } else {
                gl_FragColor = vec4(0, 0, 0, 1);
            }
        }
</script>
<div>via window.innerWidth and setPixelRatio</div>
<div id="innerWidth-dpr"></div>
<div>via ResizeObserver</div>
<div id="resizeObserver"></div>

尝试放大浏览器或尝试不同的设备。

更新

规范在2021年2月发生了变化。。crisp-edges现在的意思是“使用最近的邻居”，而pixelated的意思是“保持它看起来像像素化的”，这可以翻译为“如果您想做比最近的邻居更好的事情保持图像像素化”。请参阅这个答案

票数 4

Stack Overflow用户

发布于 2020-12-23 11:23:03

这是不配置设备像素比的典型副作用。这意味着您的应用程序不一定在本地解决方案中运行。下面是预期的结果(我已经做了一个屏幕截图，并检查了Gimp中的颜色值)。

const scene = new THREE.Scene();
const camera = new THREE.OrthographicCamera(-.5, .5, .5, -.5, -1, 1);
const renderer = new THREE.WebGLRenderer();

const geometry = new THREE.PlaneBufferGeometry();
const material = new THREE.ShaderMaterial({
  vertexShader: document.getElementById("vertex-shader").innerText,
  fragmentShader: document.getElementById("fragment-shader").innerText,
});
const mesh = new THREE.Mesh(geometry, material);
renderer.setPixelRatio(window.devicePixelRatio);
renderer.setSize(window.innerWidth, window.innerHeight);
document.body.appendChild(renderer.domElement);
scene.add(mesh)
renderer.render(scene, camera);

body {
      margin: 0;
}

<script src="https://cdn.jsdelivr.net/npm/three@0.123/build/three.js"></script>

<script id="vertex-shader" type="x-shader/x-vertex">
        void main() {
            gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);
        }
</script>
<script id="fragment-shader" type="x-shader/x-fragment">
        void main () {
            if (int(gl_FragCoord.x)%2==0 && int(gl_FragCoord.y)%2==0) {
                gl_FragColor = vec4(1, 1, 1, 1);
            } else {
                gl_FragColor = vec4(0, 0, 0, 1);
            }
        }
</script>

票数 1
