如何正确地将条形图和直线图重叠在一起

Question

我正在使用下面的代码

p <- ggplot() +
       geom_bar(data=filter(df, variable=="LA"), aes(x=Gen, y=Mean, fill=Leaf),
       stat="identity", position="dodge")+
       geom_point(data=filter(df, variable=="TT"),aes(x=Gen, y=Mean, colour=Leaf))+
       geom_line(data=filter(df, variable=="TT"), aes(x=Gen, y=Mean, group=Leaf))+
       ggtitle("G")+xlab("Genotypes")+ylab("Canopy temperature")+
       scale_fill_hue(name="", labels=c("Leaf-1", "Leaf-2", "Leaf-3"))+
       scale_y_continuous(sec.axis=sec_axis(~./20, name="2nd Y-axis"))+
       theme(axis.text.x=element_text(angle=90, hjust=1), legend.position="top")

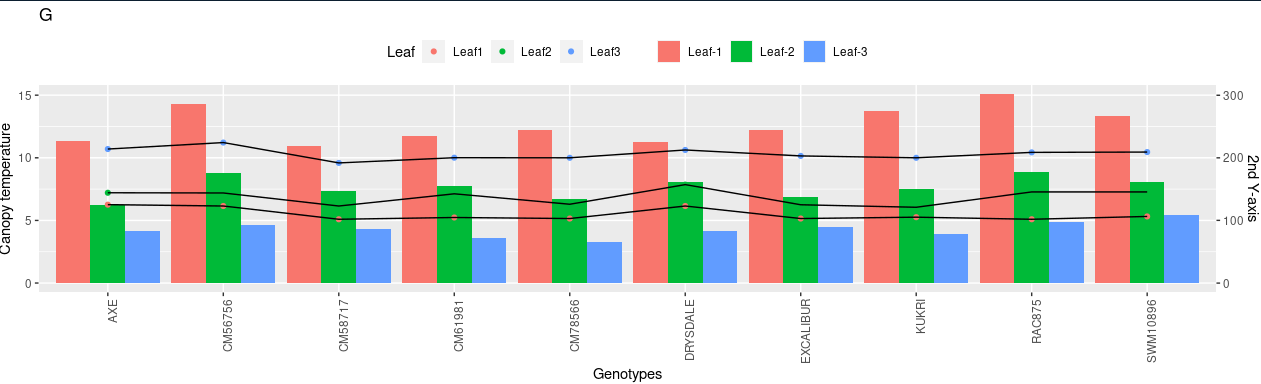

由上述代码生成的图形 我想要这样的图形

数据

https://docs.google.com/spreadsheets/d/1Fjmg-l0WTL7jhEqwwtC4RXY_9VQV9GOBliFq_3G1f8I/edit#gid=0

从数据中，我希望变量LA位于左侧，TT从右侧。

以上部分已解决，

现在，我试着在条形图上放错了下面的代码，它造成了一个错误，有人能看看解决方案吗？

p + geom_errorbar(aes(ymin=Mean-se, ymax=Mean+se), width=0.5,
        position=position_dodge(0.9), colour="black", size=.7)

Answer 1

为此，您需要理解的是，即使您有第二个Y轴，它也只是一个标记，而在图形上绘制的所有内容仍然是基于主Y轴(左一个)。

所以你需要做两件事：

1. 将任何应该引用第二个Y轴的值转换为左侧的标度，在本例中是最大为15的条形标度(LA变量)，因此需要将TT的值除以20。
2. 第二轴需要正确的标签，所以它将是主Y轴乘以20。

p <- ggplot() +
  geom_bar(data=filter(df, variable=="LA"), aes(x=Gen, y=Mean, fill=Leaf),
    stat="identity", position="dodge") +
  # values are divided by 20 to be in the same value range of bar graph
  geom_point(data=filter(df, variable=="TT"),aes(x=Gen, y=Mean/20, colour=Leaf))+
  geom_line(data=filter(df, variable=="TT"), aes(x=Gen, y=Mean/20, group=Leaf))+
  ggtitle("G")+xlab("Genotypes")+ylab("Canopy temperature")+
  scale_fill_hue(name="", labels=c("Leaf-1", "Leaf-2", "Leaf-3"))+
  # second axis is multiply by 20 to reflect the actual value of lines & points
  scale_y_continuous(
    sec.axis=sec_axis(trans = ~ . * 20, name="2nd Y-axis",
      breaks = c(0, 100, 200, 300))) +
  theme(axis.text.x=element_text(angle=90, hjust=1), legend.position="top")

​

​

对于误差par，这是非常基本的。您将需要调整主题和图表，以有一个好看的一个。

p + geom_errorbar(data = filter(df, variable=="TT"),
   aes(x = Gen, y=Mean/20, ymin=(Mean-se)/20,
   ymax=(Mean+se)/20), width=0.5,
   position=position_dodge(0.9), colour="black", size=.7)

最后一个注意事项:请考虑阅读错误信息，理解它的意思，参考软件包的帮助文档，在R中使用函数，这样你就可以自己学习如何做所有的代码。
