支付场景用例图

Question

我想澄清一个场景中的用例图，其中涉及付款。有两种支付方式。

1. 使用卡
2. 使用移动号码

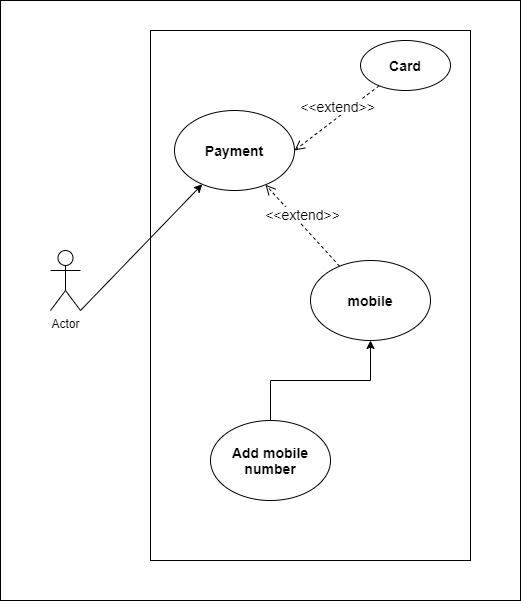

这里要澄清的是第二个问题。若要进行移动基本支付，首先用户需要在用户尝试在支付页面中进行支付时添加移动号码。我把这作为一种延伸的关系。请告诉我这是对的吗？

​

​

Answer 1

从形式上讲，这是不正确的。用例可以与参与者关联，但不能与其他用例关联:两个用例之间的关系可以是«extend»、«include»或专门化。因此，Add mobile number和mobile不能与您所绘制的图相关联。

根据您的意思，您可以更正您的图表：

• 通过显示mobile包含Add mobile number (带箭头的虚线)，如果您的意思是每次执行 mobile时都会执行add mobile number，则

H 113通过显示Add mobile number扩展d15mobile>(用箭头进行虚线)，如果您的意思是E 116在某些情况下E 217执行mobile，d19也可能需要执行。H 220F 221代码>

其他符号的改进可以是去掉关联、参与者和用例之间的箭头。这是一个过时的符号。

除了这些纯粹的正式评论之外，重要的是要认识到用例应该代表对用户有价值的目标。虽然我们肯定会同意payment是用户的目标，而且我们当然理解您希望为不同的支付方式添加扩展，但我们肯定不会同意Add mobile number是用户的目标。这要么是功能分解，要么是用户界面细节，这两个方面原则上都不应该记录在UC图中。
