proteus中7段显示的时钟问题

Question

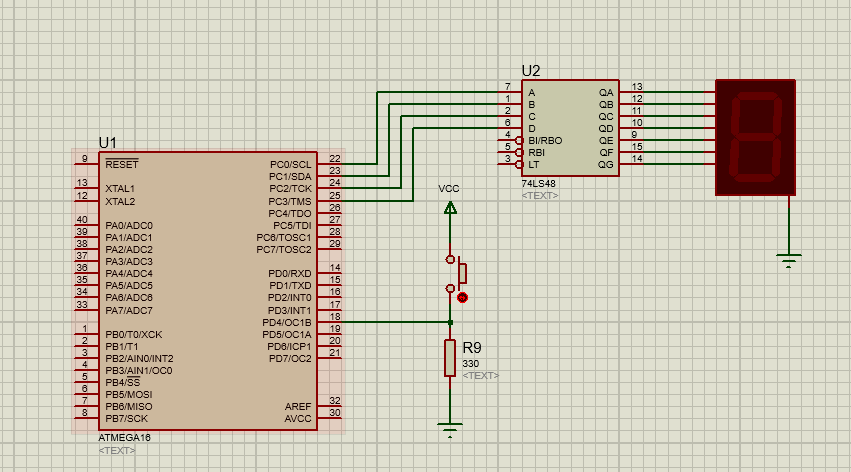

这里是一个简单的7段显示，有一个按钮，问题是，每当我使时钟1兆赫，显示并不像预期的那样运行，但当我使用8兆赫时钟时，它工作良好。以下是代码：

#define  F_CPU 1000000L

#include <avr/io.h>
#include <util/delay.h>

int main(void)
{
    DDRD &= ~(1<<PD4);
    DDRC |= (1<<PC0) | (1<<PC1) | (1<<PC2) | (1<<PC3);
    PORTC = 0;
    while (1)
    {
        if(PIND & (1<<PD4)){
            _delay_ms(25);
            if(PIND & (1<<PD4)){
                PORTC++;
            }
        }
    }
}

​

​

Answer 1

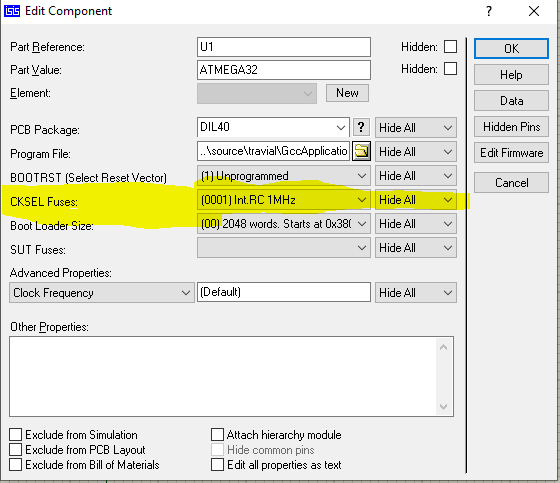

F_CPU应该与proteus中的硬件熔断器配置相同，您可以通过双击atmega 16并更改CKSEL熔断器来更改它们

​

​

一些信息也许能帮上忙

1. _delay_ms()它只向西，一些CPU周期取决于所需的时间，在计算中使用F_CPU。
2. 您需要将此延迟增加到300ms，以确保程序不会处理相同的单击超过一次，如果按住键，它将以可视的方式增加。

错误行为分析

25ms是一个很短的时间..。一个正常的人类点击将围绕200-300ms，所以在每次点击时，微控制器将考虑它不止一个。

当我使用8兆赫时钟时，它可以正常工作。

当您将F_CPU更改为8 8MHZ时，_delay_ms()会按此速度进行计算，并将向西移动更多的周期.而实际速度是1 1MHZ

这种速度的差异( F_CPU和实际速度之间的差异)导致了8倍慢的延迟=‘25 ms’*8 ='200 ms‘。

简单的解决方案将_delay_ms(25)增加到_delay_ms(200)，以达到同样的效果。

更新(关于延迟工作的信息)

_delay_ms只是浪费CPU周期的循环，它阻止CPU工作。

微控制器的频率由硬件熔断器决定，因此您需要告诉软件使用抛出的频率，定义F_CPU，这样软件就会知道每一个周期都需要时间= 1/F_cpu。

当您需要延迟时，软件已经知道每个时钟所花费的时间，因此它将计算出实现所需延迟时间所需的周期数(，如果您需要延迟1ms延迟，而每个时钟连接1 us，则需要等待1000个周期才能实现这些延迟)。

在程序集中，有名为nop的指令，只需一个循环即可执行，什么也不做。

下面的代码不正确，但编译器在程序集中翻译_delay_ms()时会产生类似的情况

for(int i=0;i<50;i++)nop;

这段代码将使50 nop和wast 50循环(实际上超过50，因为访问和增量变量nop将消耗一些周期，但忽略了这一点)
