一个简单的图形数字化器？

Question

有时，将扫描过的图形数字化以获取数据和重新绘制绘图可能是有用的。我知道有一些具有许多特性的专用工具，例如，请参阅gnuplot主页上的杂项链接：http://gnuplot.info/links.html

但是，是否有一种只使用gnuplot的方法呢？也许只需几行代码，您就可以实现一个简单版本的数字化器？对于某些情况下只有有限数量的数据点来说，这应该已经足够了。

(编辑：原问题的一部分现在作为答案)

Answer 1

万一这对某人有用..。这个gnuplot版本只是为了好玩、共享和演示gnuplot功能。改进是值得欢迎的。

• 对数轴、时间轴、多重曲线、倾斜图像等

它的工作原理：

• 图像被导入到图形中。gnuplot支持GIF、JPG、PNG等。要查看文件类型的列表，show datafile binary filetype.
• the前3个鼠标必须位于y-轴的末尾，2)原点，3) x-axis
• further鼠标的末尾绘制数据点

。

实现了以下键绑定：

• 0 (重新)定义从y轴的末尾到原点到x轴的末尾的轴，删除所有数据点
• c只清除最后一次数据池
• 的保存数据到文件

F 222

代码：

### a simple gnuplot digitizer
reset session

IMAGE = 'Superconductivity.png'
DATAFILE = 'Digitized.dat'

OriginX = 4.00
OriginY = 0.00
AxisYEnd = 0.15
AxisXEnd = 4.40

DataHeader = '# Temperature Resistance'
set print $Data
    print DataHeader
set print
print $Data

$Axes <<EOD
EOD

set margins 0,0,0,0
AxesPoints = 0

fx(point) = (word(point,1)-word($Axes[2],1))/(word($Axes[3],1)-word($Axes[2],1))*(AxisXEnd - OriginX)+OriginX
fy(point) = (word(point,2)-word($Axes[2],2))/(word($Axes[1],2)-word($Axes[2],2))*(AxisYEnd - OriginY)+OriginY

bind Button1 '\
    if (AxesPoints<3) { set print $Axes append; print MOUSE_X, MOUSE_Y; AxesPoints=AxesPoints+1; replot; } \
    else { set print $Data append; print MOUSE_X, MOUSE_Y; set print; replot; }'

bind 0 'AxesPoints=0; set print $Axes; print ""; set print; replot;'

bind x 'set print $Data; print DataHeader; set print; replot'

bind c 'if (|$Data|>2) {array A[|$Data|]; do for [i=2:|$Data|-1] { A[i]=$Data[i] }; \
        set print $Data; do for [i=1:|A|-1] { print A[i] }; } \
        else {set print $Data; print DataHeader; }; set print; replot;'

bind s 'set print DATAFILE; print $Data[1]; set print DATAFILE append; \
        do for [i=2:|$Data|] { print sprintf("%g %g", fx($Data[i]), fy($Data[i])) }; \
        set print; pause -1 sprintf("Data saved to: %s",DATAFILE);'

plot IMAGE binary filetype=auto origin=(0,0) dx=1 dy=1 with rgbimage notitle, \
     $Axes u 1:2 w l lw 2 lc "blue" noautoscale not, \
     $Data u 1:2 w p pt 7 lc "red" noautoscale notitle
### end of code

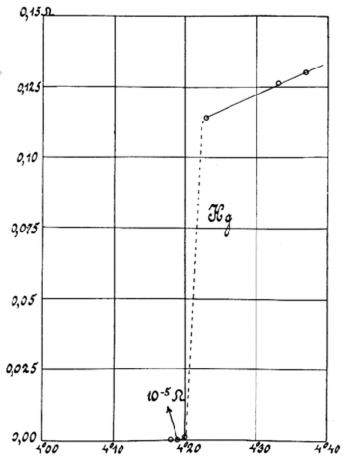

输入： Superconductivity.png

​

​

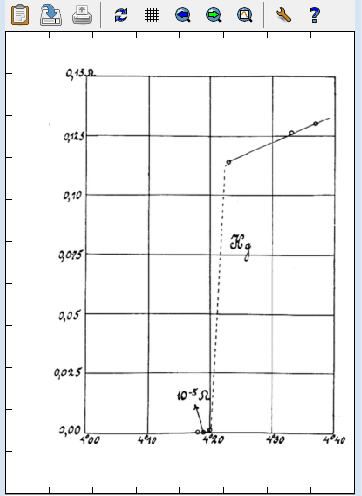

过程：( wxt终端屏幕截图)

​

​

结果： Digitized.dat

# Temperature Resistance
4.3696 0.130726
4.3328 0.126117
4.232 0.113966
4.20241 0.00157884
4.19248 0.000406976
4.18307 0.000751641
