图形中的水平条形图

Question

当谷歌搜索“水平侏儒图条形图”时，我发现http://www.phyast.pitt.edu/~zov1/gnuplot/html/histogram.html的第一个结果是旋转(!)最后的条形图，看上去相当巴洛克。尽管如此，我还是尝试了这种方法，但是标签被切断了。

​

​

reset
$heights << EOD
dad                     181
mom                     170
son                     100
daughter        60
EOD

set yrange [0:*]      # start at zero, find max from the data
set boxwidth 0.5      # use a fixed width for boxes
unset key             # turn off all titles
set style fill solid  # solid color boxes

set colors podo

set xtic rotate by 90 scale 0
unset ytics
set y2tics rotate by 90

plot '$heights' using 0:2:($0+1):xtic(1) with boxes lc variable

有没有更好的方法？

Answer 1

您所指的链接来自大约。2009年。从那时起，侏儒情节就发展起来了。正如@Christoph所建议的，请查看help boxxyerror。

脚本：(编辑:使用boxxyerror的4列语法(即x:y:+/-dx:+/-dy)缩短)

### horizontal bar graph
reset session

$Data << EOD
dad         181
mom         170
son         100
daughter     60
EOD

set yrange [0:*]      # start at zero, find max from the data
set style fill solid  # solid color boxes
unset key             # turn off all titles

myBoxWidth = 0.8
set offsets 0,0,0.5-myBoxWidth/2.,0.5

plot $Data using (0.5*$2):0:(0.5*$2):(myBoxWidth/2.):($0+1):ytic(1) with boxxy lc var
### end of script

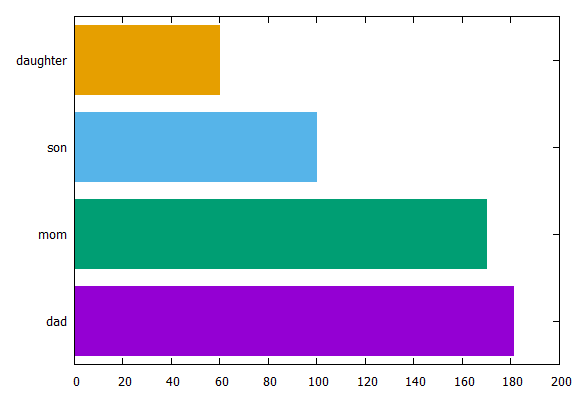

结果：

​

​

加法：

2:0:(0):2:($0-myBoxWidth/2.):($0+myBoxWidth/2.):($0+1):ytic(1)是什么意思？

看起来比现在复杂多了。检查help boxxyerror。从手册中：

6列：x y xlow xhigh ylow yhigh

因此，总的来说：

boxwidth

• yhigh xlow x从第2列取值，但在这里不太相关，因为我们将使用自零开始的行号

1. y
2. 0，检查help pseudocolumns，但这里不相关，
3. xlow (0)的意思是固定值为零<代码>H 227<代码>H 128从第2列<代码>H 229<代码><代码>H 130ylow ($0-myBoxWidth/2.)，行号减去一半的

($0+myBoxWidth/2.)，行号加上boxwidth

1. ($0+1)的一半加上... lc var：颜色取决于从1
2. ytic(1)：列1开始的行号，即

由于某些原因(我不知道)，gnuplot似乎仍然没有一个方便的水平直方图绘图样式，但至少它提供了这个boxxyerror解决方案。
