OpenGL ES 2.0/3.0中的折射大像素纹理

Question

尝试在OpenGL ES 2.0/3.0中实现折射。使用下列着色器：

顶点着色器：

#version 300 es
precision lowp float;
uniform mat4 u_mvMatrix;

in vec4 a_position;
in vec3 a_normal;
...
out mediump vec2 v_refractCoord;

const mediump float eta = 0.95;

void main() {
    vec4 eyePositionModel = u_mvMatrix * a_position;

    // eye direction in model space
    mediump vec3 eyeDirectModel = normalize(a_position.xyz - eyePositionModel.xyz);

    // calculate refraction direction in model space
    mediump vec3 refractDirect = refract(eyeDirectModel, a_normal, eta);

    // project refraction
    refractDirect = (u_mvpMatrix * vec4(refractDirect, 0.0)).xyw;

    // map refraction direction to 2d coordinates
    v_refractCoord = 0.5 * (refractDirect.xy / refractDirect.z) + 0.5;
    ...
}

碎片着色器：

...
in mediump vec2 v_refractCoord;
uniform samplerCube s_texture; // skybox

void main() {
    outColor = texture(s_texture, vec3(v_refractCoord, 1.0));
}

加载纹理的方法：

@JvmStatic
fun createTextureCubemap(context: Context, rowID: Int) {
    val input = context.resources.openRawResource(rowID)
    val bitmap = BitmapFactory.decodeStream(input)

    val textureId = IntArray(1)
    glGenTextures(1, textureId, 0)
    glBindTexture(GL_TEXTURE_CUBE_MAP, textureId[0])

    GLUtils.texImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_X, 0, bitmap, 0)
    GLUtils.texImage2D(GL_TEXTURE_CUBE_MAP_NEGATIVE_X, 0, bitmap, 0)
    GLUtils.texImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_Y, 0, bitmap, 0)
    GLUtils.texImage2D(GL_TEXTURE_CUBE_MAP_NEGATIVE_Y, 0, bitmap, 0)
    GLUtils.texImage2D(GL_TEXTURE_CUBE_MAP_POSITIVE_Z, 0, bitmap, 0)
    GLUtils.texImage2D(GL_TEXTURE_CUBE_MAP_NEGATIVE_Z, 0, bitmap, 0)

    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MIN_FILTER, GL_NEAREST)
    glTexParameteri(GL_TEXTURE_CUBE_MAP, GL_TEXTURE_MAG_FILTER, GL_NEAREST)
    return textureId[0]
}

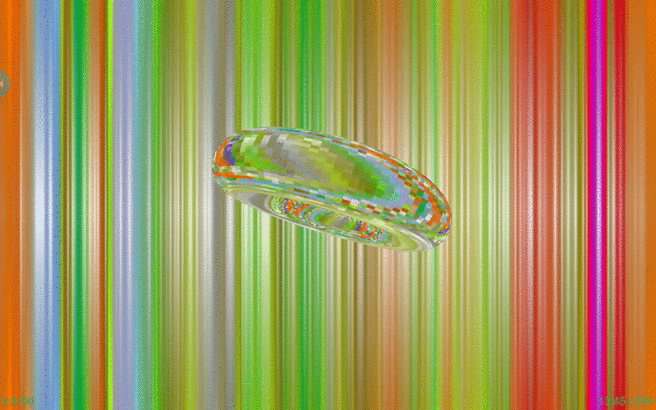

但是纹理是用以下大像素获得的：

​

​

这是什么原因？也许这对低聚模型来说是正常的？看起来纹理太近了。

注意:多边形越少，质量就越低。

谢谢您的评论/回答！

来自goodfon.ru的图像

解决方案：对@Rabbid76 76的建议，我改变了正常的数据。结果是，在Blender中，您需要将对象的阴影设置为光滑(无平面)--这将增加导出为*.obj：Why OBJ export writes face normals instead of vertex normals格式时的法线数。

此外，在@Rabbid76 76的建议中，我更改了行文：

vec3 eyeDirectModel = normalize(- eyePositionModel.xyz);

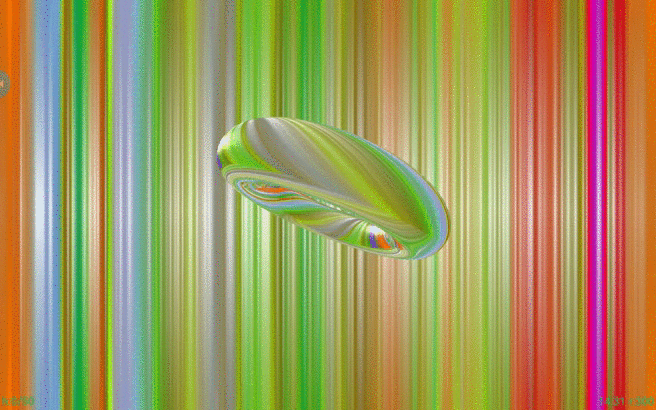

因此，像素化已经消失：

​

​

此外，在计算顶点着色器中的折射时，像素伪影也可能出现，因此我将计算结果转移到片段着色器。以下是修改后的着色器代码：

顶点着色器：

#version 300 es
precision lowp float;
uniform mat4 u_mvpMatrix;
uniform mat4 u_mvMatrix;

in vec4 a_position;
in vec3 a_normal;

out vec3 v_normal;
out lowp float SpecularIntensity;

out vec3 v_eyeDirectModel;

float getSpecularIntensity(vec4 position, vec3 a_normal, vec3 eyeDirectModel) {
    float shininess = 30.0;
    vec3 lightPosition = vec3(-20.0, 0.0, 0.0);
    mediump vec3 LightDirModel = normalize(lightPosition - position.xyz);
    mediump vec3 halfVector = normalize(LightDirModel + eyeDirectModel);
    lowp float NdotH = max(dot(a_normal, halfVector), 0.0);
    return pow(NdotH, shininess);
}

void main() {
    v_normal = a_normal;
    vec4 eyePositionModel = u_mvMatrix * a_position;
    // Eye direction in model space
    vec3 eyeDirectModel = normalize(- eyePositionModel.xyz);
    // specular lighting
    SpecularIntensity = getSpecularIntensity(a_position, a_normal, eyeDirectModel);
    v_eyeDirectModel = eyeDirectModel;
    gl_Position = u_mvpMatrix * a_position;
}

碎片着色器：

#version 300 es
precision lowp float;
uniform mat4 u_mvpMatrix;

in vec3 v_normal;
in lowp float SpecularIntensity;
in vec3 v_eyeDirectModel;

out vec4 outColor;
uniform samplerCube s_texture; // skybox

const float eta = 0.65;
void main() {
    // Calculate refraction direction in model space
    vec3 refractDirect = refract(v_eyeDirectModel, normalize(v_normal), eta);
    // Project refraction
    refractDirect = (u_mvpMatrix * vec4(refractDirect, 0.0)).xyw;
    // Map refraction direction to 2d coordinates
    vec2 refractCoord = 0.5 * (refractDirect.xy / refractDirect.z) + 0.5;

    vec4 glassColor = texture(s_texture, vec3(refractCoord, 1.0));
    outColor = glassColor + SpecularIntensity;
    outColor.a = 0.8; // transparent
}

Answer 1

首先，在着色器代码中有一个错误。a_position.xyz - eyePositionModel.xyz没有任何意义，因为a_position是模型空间中的顶点坐标，eyePositionModel是视图空间中的顶点坐标。

您必须在视图sapce中计算refract的事件向量。这是从眼睛位置到顶点的向量。由于眼睛在视图空间中的位置是(0，0，0)，它是：

vec4 eyePositionView = u_mvMatrix * a_position;

// eye direction in model space
mediump vec3 eyeDirectView = normalize(- eyePositionView.xyz);

此外，这是一个关于法向量属性的问题。这个问题是由这样一个事实引起的:法线向量是每面计算的，而不是每个顶点单独计算的。

注意，折射方向(refractDirect)取决于顶点坐标(eyeDirectModel)和法向量(a_normal)：

mediump vec3 refractDirect = refract(eyeDirectModel, a_normal, eta);

因为法向量在相邻的表面之间是不同的，所以你可以看到网格表面之间明显的边缘。

​

​

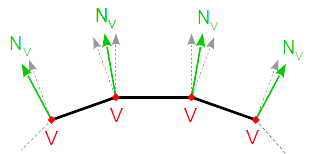

如果每个顶点计算法向量，则相邻面共享顶点坐标和对应的法向量。这将导致从面对面到面对面的平稳过渡。

​

​
