Nanopi M4V2 UART调试

Question

我有一个SBC Nanopi M4V2 (板链接如下，以便阅读规范)。我想使用UART端口来调试/控制台，以检查出了什么问题，以及为什么我的董事会没有从微SD启动。我是新的SBC搜索后，通过互联网，我知道我需要调试使用UART在董事会。因此，我打算购买一个TTL到USB串行适配器。经过搜索，我感到困惑，因为有许多品种。我给出下面的链接，任何一个人能回答以下问题吗？

(1)在引导过程中，哪些品种将与Nanopi M4V2一起进行调试？

2)链接3中给出的每个TTL到USB电缆的主要区别是什么(下面)

链接1:- Nanopi M4V2 -> id=268

链接2:- Nanopi M4V2硬件规范-> 等级库

链接2:- TTL至USb -> https://www.aliexpress.com/item/4000120687489.html?spm=a2g0s.9042311.0.0.70604c4dZP0BDG

Answer 1

(1)在引导过程中，哪些品种将与Nanopi M4V2一起进行调试？

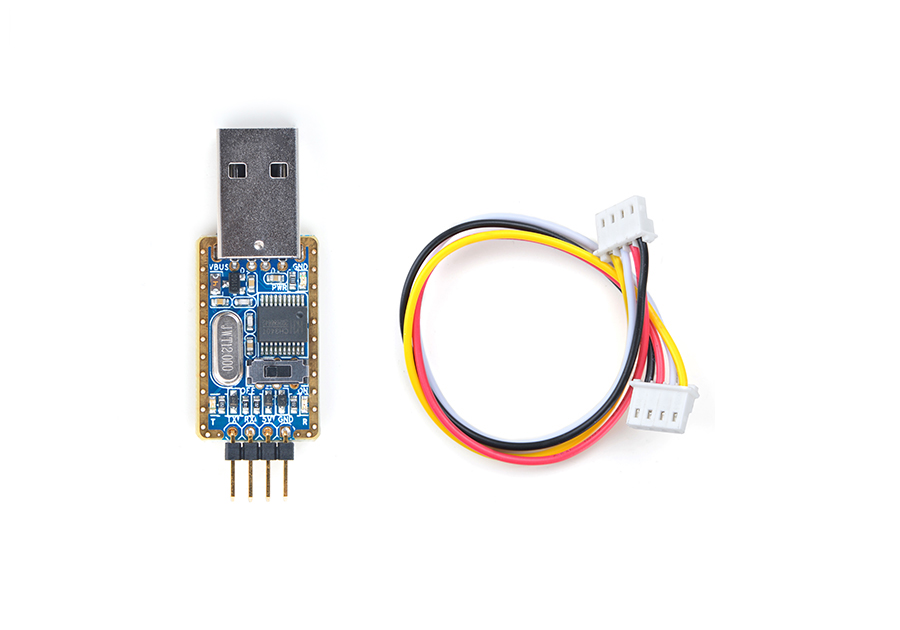

FriendlyARM销售的型号适用于我使用过的所有Nanopi设备(也适用于覆盆子)。

​

​

请注意，此模型使用的是CH340G芯片，有人将其描述为不可靠，尽管到目前为止我还没有遇到任何问题。他们还提到了CP2102，这是非常常见的。我两种都用。

这个适配器有4个引脚，但你可能只使用3个，因为你有外部电源。

2)链接3中给出的每个TTL到USB电缆的主要区别是什么(下面)

我不能真正回答这个问题，但其中一个有6个引脚，另外两个有5个。它们可以工作，但我会坚持的模式，已知是合适的。CP2102应该是安全的，但要验证引脚和电缆终端的数量(两端应该是女性)。您可能希望使用跳线电缆而不是图片中显示的JST连接器。

注意:您可能需要激活操作系统中的调试端口，因为它在引导时可能是不可用的--在您的示例中，这是UART2。您可能还必须修改Uboot命令行。因此，当设备启动时，如果您在终端窗口中没有看到任何东西，请不要担心这可能是正常的。
