如何从函数过程中提取序列图？

Question

我有一个用于学生系统的电子服务门户，但我不确定将绘制哪个顺序图供退出该课程

学生可以：

请求道歉或reprieve

• Request删除或添加re-registration

• Request的

• 请求退出课程

学术顾问：

• 请求接受
• 请求类扩展

部门主管：

• 请求接受

教育事务项下：

• 请求接受

入场及注册：

• 请求执行

课程退出服务程序：

将申请移交给approval.

• Transfer学生的学术顾问，向学生的approval.

• Transfer系主任提出申请，向approval.

• Automatic教育事务副院长提出申请，将申请移交给implementation.

招生和注册主任

我的问题是：

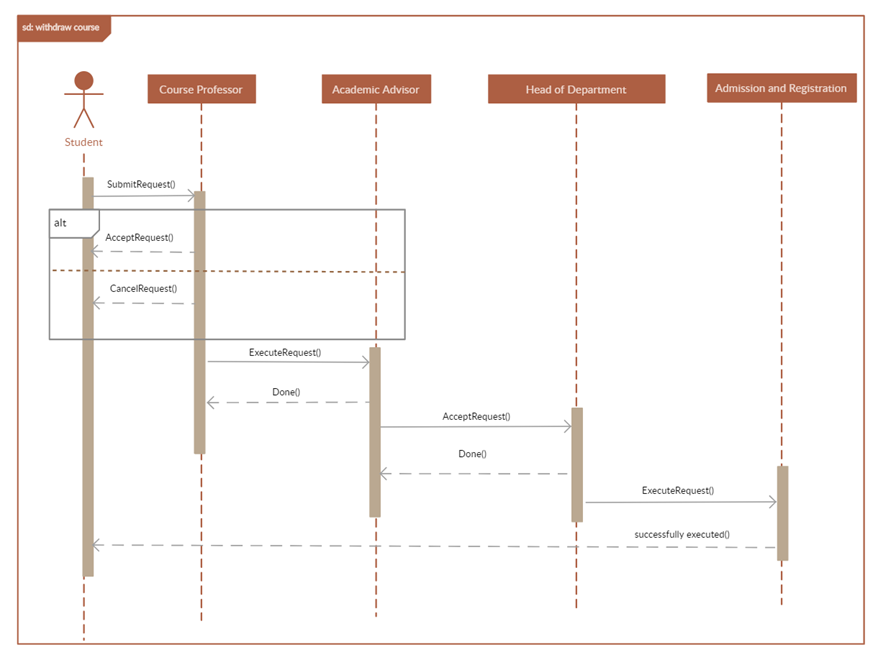

所需程序的顺序图绘制正确吗？

如何为该系统绘制类图？

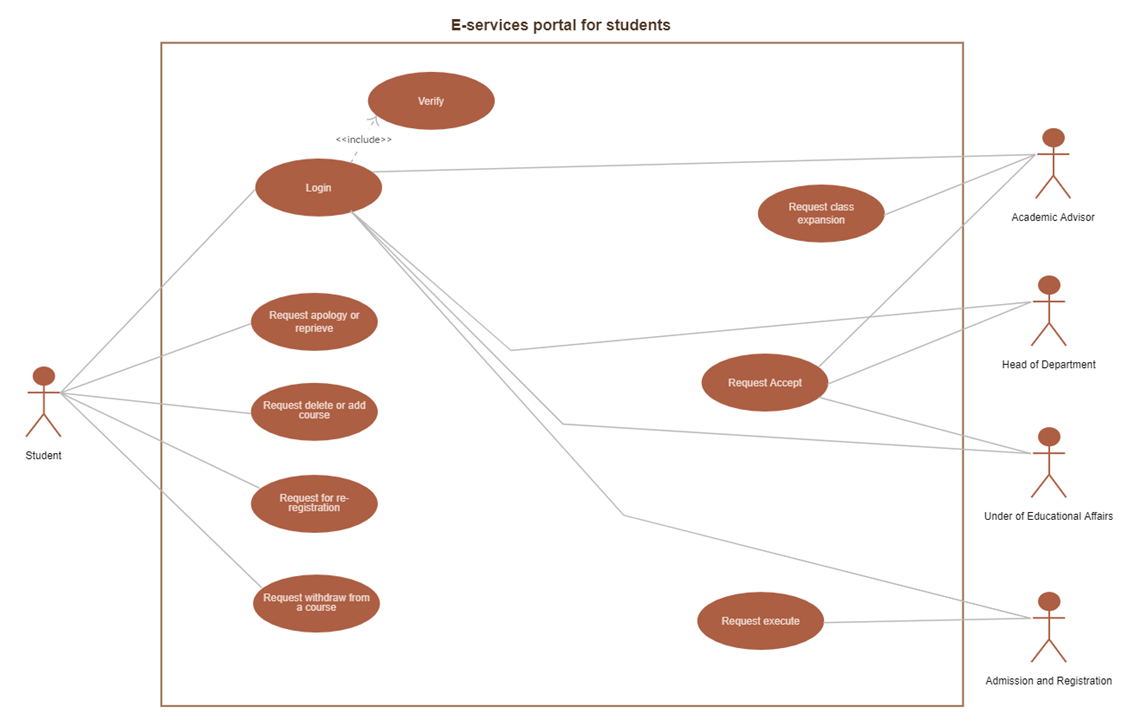

用例图正确吗？

​

​

​

​

Answer 1

所绘制的序列图对所需的过程正确吗？

首先，消息是异步的吗？ExecutionSpecifications表示没有

这是不正确的：

任何地方的显式返回都表示调用(因为"()“)，它们必须是值，否则，如果AcademicAdvisor

• While取消请求，则不存在返回

• --后来ExecuteRequest在CourseProfessor上被调用-- ExecuteRequest在CourseProfessor上被调用，并返回接受/CancelRequest--在ExecuteRequest对AcademicAdvisor的调用之后不可能有这样的返回，必须在ExecuteRequest对AcademicAdvisor的调用之后才返回，这与其他情况相同，在完成返回时，要调用CourseProfessor /ExecuteRequest，这样执行完成了

• ，最终返回也是非法的，它是给学生的，但是那个在AdmissionAndRegistration

上没有调用ExecuteRequest
