简易Voxel渲染器实现环境遮挡

Question

我目前正在尝试在一个简单的Voxel渲染器中实现环境遮挡，每个块被渲染(除非不可见)有24个顶点和12个三角形，所以没有任何类型的网格。

我学习了这教程中关于类似于我的世界的环境遮挡是如何工作的，但它并没有解释如何在着色器/图形编程中真正实现这一点，所以到目前为止，我所做的只是我未受过教育的最佳猜测。

​

​

基本思想是，每个顶点从周围的块中生成一个关于环境遮挡应该有多“暗”的值。(现在我的价值观完全错了)。这些是从0(无周围环境)到3(顶点完全被包围)，我所链接的教程中的图片帮助解释了这一点。

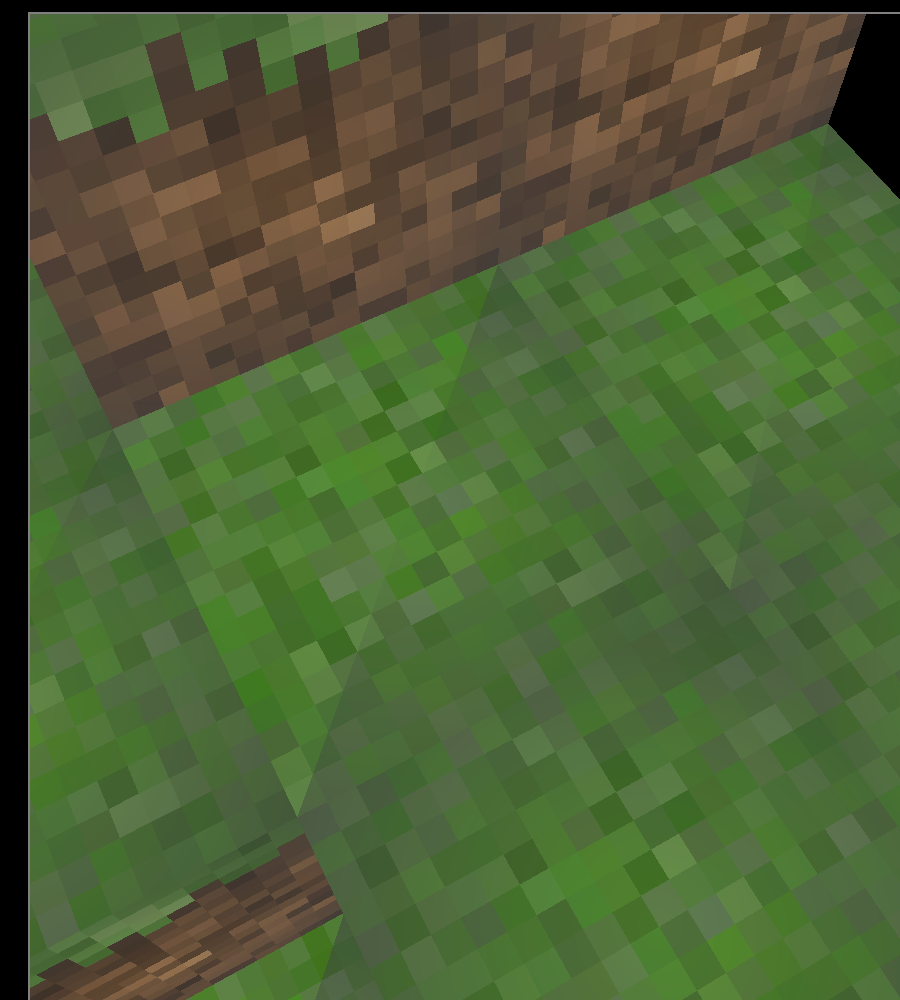

所以我试过了，但是它似乎没有使顶点周围的区域变暗，而是整个三角形，顶点在.我怎么能让它不那么做呢？我是一个完全初学者的着色器和图形编程，所以任何帮助都是感激的:D

这是我的顶点着色器，输入是

• 顶点位置
• 顶点法
• 纹理地图集中的tex_coord
• tile_uv:在块上的位置(左/右底部/顶部为0或1)
• ambient_occlusion值

#version 450

layout(location = 0) in vec3 position;
layout(location = 1) in vec3 normal;
layout(location = 2) in vec2 tex_coord;
layout(location = 3) in vec2 tile_uv;
layout(location = 4) in uint ambient_occlusion;

layout(location = 0) out vec3 v_position;
layout(location = 1) out vec3 v_normal;
layout(location = 2) out vec2 v_tex_coord;
layout(location = 3) out vec2 v_tile_uv;
layout(location = 4) out uint v_ambient_occlusion;

layout(set = 0, binding = 0) uniform Data {
    mat4 world;
    mat4 view;
    mat4 proj;
    vec2 tile_size;
} uniforms;

void main() {
    mat4 worldview = uniforms.view * uniforms.world;
    v_normal = mat3(transpose(inverse(uniforms.world))) * normal;
    v_tex_coord = tex_coord;
    v_tile_uv = tile_uv;
    v_position = vec3(uniforms.world * vec4(position, 1.0));
    v_ambient_occlusion = ambient_occlusion;
    gl_Position = uniforms.proj * worldview * vec4(position.x, position.y, position.z, 1.0);
}

这是我的碎片着色器：

#version 450

layout(location = 0) in vec3 v_position;
layout(location = 1) in vec3 v_normal;
layout(location = 2) in vec2 v_tex_coord;
layout(location = 3) in vec2 v_tile_uv;
layout(location = 4) in flat uint v_ambient_occlusion;

layout(location = 0) out vec4 f_color;

layout(set = 0, binding = 1) uniform sampler2D block_texture;

void main() {
    vec3 ao_color;
    switch (v_ambient_occlusion) {
        case 0: ao_color = vec3(1.0, 0.0, 0.0); break;
        case 1: ao_color = vec3(0.0, 1.0, 0.0); break;
        case 2: ao_color = vec3(0.0, 0.0, 1.0); break;
        case 3: ao_color = vec3(1.0, 1.0, 1.0); break;
    }

    f_color = texture(block_texture, v_tex_coord);
    f_color.rgb = mix(f_color.rgb, vec3(0.05, 0.05, 0.05), 0.3 * v_ambient_occlusion * distance(v_tile_uv, vec2(0.5)));
}

Answer 1

“平”部分..。

layout(location = 4) in flat uint v_ambient_occlusion;

..。意味着对整个三角形使用相同的值(取自发人深省的顶点)。如果您希望在3个每个顶点值之间进行插值，那么只需删除flat限定符即可。

注意，目前这是一个整数属性值，必须是平面阴影，所以您也需要将输入转换为浮点数。
